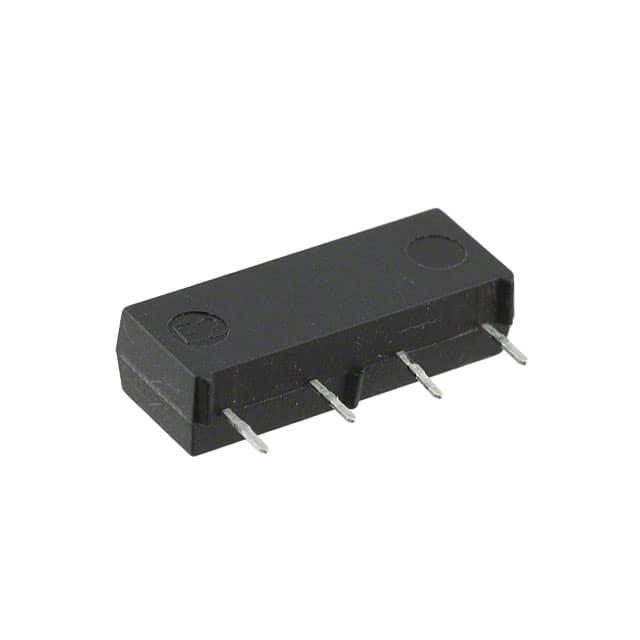

9007-05-01

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 500Ohm 0.5A SPST-NO(19.3x5.08x7.6)mm THT Dry
供应商型号: ET-1081622
供应商: 海外现货
标准整包数: 1
COTO TECHNOLOGY 磁簧开关 9007-05-01

9007-05-01概述


    产品简介


    9007系列经济型SIP舌簧继电器是行业标准选择,适用于需要经济、高性能和紧凑封装的各种设计。9007系列是针对要求不太严格的应用而设计的通用型9001系列经济版本。这些继电器非常适合用于安全系统、仪器仪表和调制解调器等领域。

    技术参数


    以下是9007系列的主要技术规格和性能参数:
    - 物理尺寸:
    - 长度:0.30 mm (0.12 in)
    - 宽度:0.51 mm (0.020 in)
    - 环境参数:
    - 存储温度:-35°C 到 +100°C
    - 工作温度:-20°C 到 +85°C
    - 焊接温度:最高270°C,最长10秒
    - 振动:20 G's 至 2000 Hz
    - 冲击:50 G's
    - 电气参数:
    - 线圈规格:
    - 额定线圈电压:5V, 12V, 24V
    - 最大线圈电压:6.5V, 15.0V, 32.0V
    - 线圈电阻:±10%,25°C 时为500Ω, 1000Ω, 2000Ω
    - 运行电压:必须在额定值下运行,最大值分别为3.75V, 9.0V, 18.0V
    - 释放电压:必须在额定值下释放,最小值分别为0.4V, 1.0V, 2.0V
    - 触点规格:
    - 切换电压(最大):直流/峰值交流 200V
    - 切换电流(最大):直流/峰值交流 0.5A
    - 持续电流(最大):直流/峰值交流 1.0A
    - 触点额定功率(最大):直流/峰值交流 10W
    - 典型寿命:信号等级1.0V, 10mA,操作次数达106次
    - 静态接触电阻(最大初始值):0.200Ω
    - 动态接触电阻(最大初始值):不适用
    - 绝缘和电容参数:
    - 绝缘电阻(最小):所有隔离引脚之间,在100V,25°C,40%RH 下为10^10Ω
    - 电容(典型值):
    - 开路触点到无屏蔽:0.7 pF
    - 开路触点到有屏蔽:不适用
    - 开路触点到无屏蔽(触点与屏蔽间):不适用
    - 介电强度(最小):
    - 触点间:250VDC/峰值交流
    - 触点到屏蔽:不适用
    - 触点/屏蔽到线圈:1500VDC/峰值交流
    - 时间参数:
    - 运行时间(包括反弹):在额定线圈电压下,典型值为0.50 ms
    - 释放时间:典型值为0.20 ms

    产品特点和优势


    - 密封接触:9007系列的密封接触确保了长时间使用寿命。
    - 高介电强度:高介电强度适合对安全性有更高要求的应用。
    - 高速切换:相较于电磁继电器,该系列提供了更快的切换速度。
    - 一体成型设计:具有耐热性和机械强度的一体成型设计提高了可靠性。
    - 可选的线圈抑制二极管:保护线圈驱动电路免受损坏。
    - 环保合规:符合RoHS标准。

    应用案例和使用建议


    9007系列非常适合以下应用场景:
    - 安全系统:如门禁控制系统,利用其高介电强度保证安全。
    - 仪器仪表:如精密测量仪器,通过快速切换提高测量精度。
    - 调制解调器:如电信设备中的信号转换,利用其密封接触确保信号稳定。
    使用建议:
    - 负载条件:咨询工厂以获取更详细的负载条件下的预期寿命。
    - 线圈极性:确保正确的线圈极性连接。

    兼容性和支持


    - 兼容性:9007系列与多种电子设备和组件兼容。
    - 支持:Coto Technology提供详细的技术支持和售后服务。

    常见问题与解决方案


    - 问题:线圈电阻超出范围。
    - 解决方案:检查线圈是否损坏或接触不良,必要时更换线圈。

    - 问题:切换电压或电流超过额定值。
    - 解决方案:降低负载,确保在额定范围内使用。

    总结和推荐


    9007系列经济型SIP舌簧继电器在性能、耐用性和成本效益方面表现优异,特别适用于需要高速切换和长寿命的场合。其独特的密封接触、高介电强度和快速切换等特点使其在市场上具备较强的竞争力。总体而言,推荐使用9007系列继电器以满足各种工业需求。

9007-05-01参数

参数
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
开关电流 -
电压额定值 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9007-05-01厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9007-05-01数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 9007-05-01 9007-05-01数据手册

9007-05-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1583 ¥ 18.2379
10+ $ 1.8846 ¥ 15.925
25+ $ 1.8189 ¥ 15.3698
库存: 3434
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.23
