2341-05-000

产品分类: 磁簧开关
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 230Ohm 0.5A SPDT(20.57x5.33x9.7)mm THT Dry
供应商型号: ET-1079765
供应商: 海外现货
标准整包数: 1

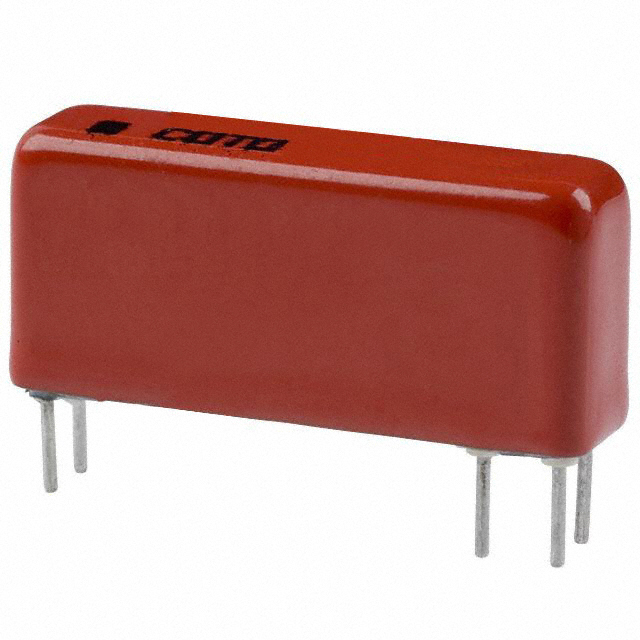

COTO TECHNOLOGY 磁簧开关 2341-05-000

2341-05-000概述

    Coto Technology 2300 系列多极舌簧继电器

    产品简介


    Coto Technology 的 2300 系列多极舌簧继电器是一款专为提供高密度封装设计的产品,适用于需要高可靠性、长寿命和小巧尺寸的应用场合。这款继电器采用了独立的开关胶囊结构,确保了正常打开和磁偏置闭合触点的可靠性,比弹簧驱动的单极舌簧开关更为可靠。此外,它还提供定制的引脚布局和设计,以满足特定的应用需求。

    技术参数


    - 外形尺寸: 高度(0.45 英寸 / 11.43 毫米),宽度(0.056 平方英寸 / 0.036 平方厘米)
    - 工作电压: 5V 或 12V 直流电压
    - 线圈电阻: ±10%,25°C 下为 175 至 1000 欧姆
    - 操作电压: 5V 型号:最大 3.8V,12V 型号:最大 9.0V
    - 释放电压: 5V 型号:最小 0.4V,12V 型号:最小 1.0V
    - 开关额定值: 最大 DC/峰值 AC 电压 200V(1 型),100V(2 型)
    - 最大电流: 最大 DC/峰值 AC 电流 0.5A(1 型),0.25A(2 型)
    - 使用寿命: 信号水平 1.0V,10mA 时 106 次操作
    - 接触电阻: 最大初始动态接触电阻为 0.200 欧姆(1 型),0.250 欧姆(2 型)
    - 绝缘电阻: 最小隔离引脚之间的绝缘电阻为 10^12 欧姆(1 型),10^9 欧姆(2 型)
    - 介电强度: 接触到屏蔽之间的直流/交流耐压为 250V/1000V
    - 切换时间: 包括反弹时间,典型值 0.5 至 1.5 毫秒
    - 工作环境温度: 储存 -35°C 至 +100°C,操作 -20°C 至 +85°C

    产品特点和优势


    - 高密度封装: 0.056 平方英寸每极(3 极型号),是当前市场上体积最小的多极继电器之一。
    - 可选型号: 提供 2 Form A(1 型)和 2 Form C(2 型)两种触点配置。
    - 密封接触: 采用全密封接触,提高产品的长期可靠性。
    - 磁屏蔽钢壳: 提供磁屏蔽功能,降低外界磁场对继电器的影响。
    - 电静屏蔽: 在某些型号上提供电静屏蔽选项,进一步减少外部干扰。
    - 环保材料: 通过 RoHS 认证,符合环保标准。

    应用案例和使用建议


    Coto Technology 的 2300 系列多极舌簧继电器广泛应用于工业自动化、测试测量系统、医疗设备等领域。例如,在自动化测试设备中,它可以用于切换和控制多个通道的数据流。为了最大化继电器的使用寿命和可靠性,建议遵循以下使用建议:
    - 避免过载: 严格按照电气参数限制使用,避免过载。
    - 环境控制: 确保继电器工作在规定的温度范围内,避免极端环境影响。
    - 正确连接: 确认正负极正确连接,避免接反导致损坏。

    兼容性和支持


    Coto Technology 提供多种型号以适应不同的应用场景,同时提供了详细的订货信息和屏蔽选项。其继电器产品与市面上常见的测试仪器和其他电子设备兼容性良好,易于集成。厂商还提供全面的技术支持和售后维护服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    - Q: 如何确定继电器的预期寿命?
    - A: 联系工厂咨询其他开关负载下的寿命预期。

    - Q: 为什么需要特别注意极性?
    - A: 这些继电器对极性敏感,需要确保正确的正负极连接。

    - Q: 什么是静电屏蔽?
    - A: 只有某些型号提供静电屏蔽,连接到引脚 6,可以减少外部干扰。

    总结和推荐


    Coto Technology 的 2300 系列多极舌簧继电器在体积、可靠性、使用寿命等方面表现出色,适用于各种高要求的应用场景。其独特的磁屏蔽和电静屏蔽设计使其在市场上具备较强的竞争力。我们强烈推荐这一产品给那些寻求高性能、高可靠性继电器解决方案的用户。

2341-05-000参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2341-05-000厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

2341-05-000数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 磁簧开关 COTO TECHNOLOGY 2341-05-000 2341-05-000数据手册

2341-05-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.6057 ¥ 165.6685
10+ $ 17.239 ¥ 145.6693
25+ $ 16.3223 ¥ 137.9235
50+ $ 15.3886 ¥ 130.0338
100+ $ 14.7738 ¥ 124.839
250+ $ 13.9998 ¥ 118.2987
500+ $ 13.9015 ¥ 117.468
库存: 180
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 165.66
