3000

厂牌: ADAFRUIT
产品描述: ADAFRUIT INDUSTRIES SAM开发板, ATmega32u4处理器, ATmega32u4内核, Circuit Playground Classic
供应商型号: 485-3000
供应商: Mouser
标准整包数: 1

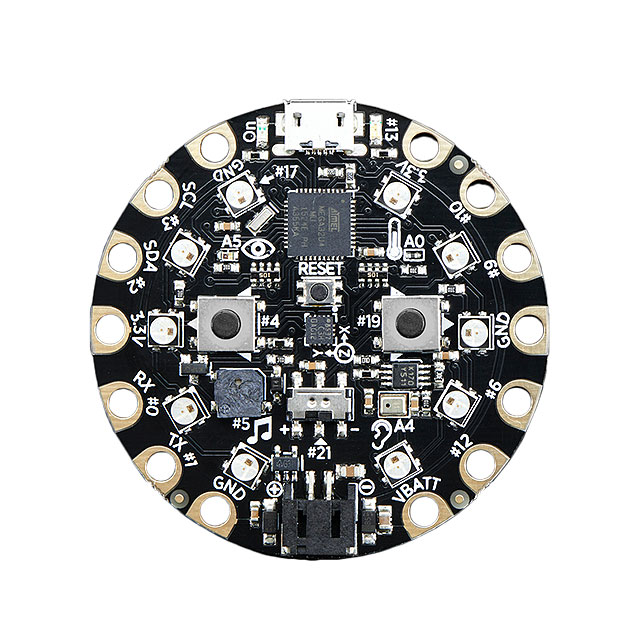

ADAFRUIT 应用处理器与片上系统(SOC) 3000

3000概述

    # Circuit Playground 技术手册

    产品简介


    Circuit Playground 是一款专为初学者和电子爱好者设计的多功能开发板,结合了丰富的传感器和LED显示功能。它基于 ATmega32u4 微处理器,运行在3.3V和8MHz的频率下。该板可以直接通过MicroUSB接口进行编程和调试,同时支持串口通信、键盘、鼠标、游戏手柄和MIDI等多种角色。无需焊接或缝制即可快速上手编程,非常适合学习电子学的基础知识和实践编程。
    主要功能
    - ATmega32u4 微处理器,运行稳定可靠。
    - 内置微型LED阵列(NeoPixels),支持多种颜色显示。
    - 集成多种传感器,包括加速度计、温度传感器、光线传感器和声音传感器。
    - 具备触摸输入功能,便于实现交互式应用。
    - 支持Arduino IDE,兼容性强,易于上手。
    应用领域
    - 教育:适合初学者学习电子工程和编程。
    - 创意项目:用于构建各种互动装置。
    - 物联网:作为小型设备的核心组件。

    技术参数


    以下是Circuit Playground的主要技术规格:
    | 参数 | 描述 |

    | 处理器 | ATmega32u4,3.3V供电,8MHz时钟 |
    | 电源接口 | MicroUSB端口,支持USB调试和供电 |
    | 输入输出引脚 | 8个GPIO引脚,支持数字输入/输出、模拟输入和PWM输出 |
    | NeoPixels | 10颗,可独立控制每颗LED的颜色 |
    | 按钮 | 2个物理按钮(左/右)及1个滑动开关 |
    | 传感器 | LIS3DH三轴加速度计、NTC热敏电阻、ALS-PT19光敏传感器、MEMS麦克风 |
    | 尺寸 | 直径约为5厘米 |
    工作环境
    - 工作电压:3.3V至5V
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    Circuit Playground 的最大优势在于其集成化设计,所有必要的硬件组件都已内置,用户无需额外购置配件即可快速开始实验。此外,其支持Arduino IDE的特点使其成为理想的教育工具,同时也为高级开发者提供了灵活的定制空间。
    独特功能
    - 所有非电源引脚均支持电容触摸功能。
    - 支持USB HID协议,可直接充当键盘或鼠标。
    - 预装了驱动程序,简化安装过程。

    应用案例和使用建议


    Circuit Playground 广泛应用于教育和创意项目中。例如,它可以用来制作一个简单的步进计数器,利用内置的加速度计检测用户的步数。对于初学者,建议先从基础项目入手,如闪烁LED灯或读取光线强度。
    使用建议
    1. 在使用触摸功能时,确保手指干燥以获得最佳响应。
    2. 调试代码前请确认USB电缆支持数据传输。
    3. 定期更新Arduino IDE版本以享受最新的功能和支持。

    兼容性和支持


    Circuit Playground 完全兼容Arduino生态系统,能够无缝接入Arduino库和工具链。Adafruit官方网站提供详尽的技术文档和社区支持,用户可以轻松找到解决问题的方法。

    常见问题与解决方案


    问题1:无法连接到Arduino IDE
    原因:使用了仅支持充电的USB线缆。
    解决方法:更换支持数据传输的USB线缆。
    问题2:程序上传失败
    原因:未正确选择电路板型号或端口。
    解决方法:在Arduino IDE中重新检查并设置正确的板子类型和串口。

    总结和推荐


    Circuit Playground 是一款功能强大且易于使用的开发板,特别适合教育和创新项目。其高度集成的设计和广泛的兼容性使其成为市场上极具竞争力的产品。强烈推荐给希望入门电子学或寻找开发工具的专业人士。
    通过本手册的学习,用户可以快速掌握如何配置和使用Circuit Playground,从而开始自己的电子工程项目。无论是教学还是个人兴趣爱好,这款开发板都能带来无限可能!

3000参数

参数
RAM大小 -
接口类型 I2C,UART,USB
核心处理器 AVR
主要属性 -
速度 -
外设 -
最大时钟频率 8MHz
内核数 -
I/O电压 -
最大工作供电电压 -
Flash大小 -
最小工作供电电压 -
程序存储器类型 -
长*宽*高 50.6mm*50.6mm*50.6mm
安装方式 固定安装
零件状态 在售
包装方式 散装

3000厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

3000数据手册

厂牌 PDF简要描述 下载
ADAFRUIT 应用处理器与片上系统(SOC) ADAFRUIT 3000 3000数据手册
