首页  >  产品百科  >  0603AF-361XJRW

0603AF-361XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 650mA 360nH 210mΩ ±5% 0603 PCB安装,贴片安装
供应商型号: 2780222
供应商: element14
标准整包数: 5

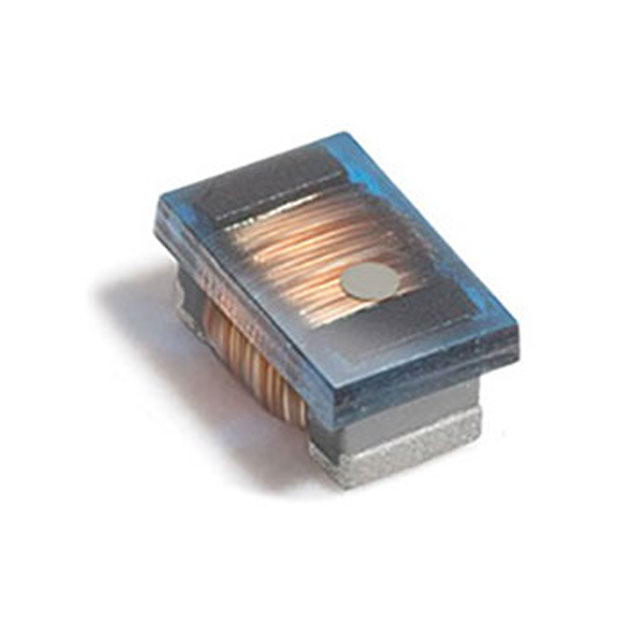

COILCRAFT 贴片电感 0603AF-361XJRW

0603AF-361XJRW概述

    # Ferrite Chip Inductors – 0603AF 系列

    产品简介


    Ferrite Chip Inductors – 0603AF 系列是一种小型表面贴装电感器,广泛应用于各种电子设备中。它们的主要功能是用于滤波、振荡、信号耦合和匹配阻抗等。这些电感器因其高效能和紧凑设计,在通信设备、消费电子产品、计算机、汽车电子等领域得到广泛应用。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0.071 x 0.044 x 0.036 英寸 (1.80 x 1.12 x 0.91 mm) |
    | 芯材 | 铁氧体 |
    | 终端 | RoHS 符合,无卤素 |
    | 重量 | 4.3 - 5.7 毫克 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大组件温度 | +100°C |
    | 存储温度 | 组件:-40°C 至 +100°C |
    | 焊接耐热性 | 最多三次,每次 40 秒,+260°C |
    | 储存湿度 | <30°C / 85% 相对湿度 |
    | 温度系数(TCL) | +50 至 +300 ppm/°C |
    | 印刷电路板清洗 | 符合 MIL-STD-202 Method 215 |
    | 电气特性 | 请参阅规格书 |

    产品特点和优势


    1. 较高的电感值:相较于陶瓷电感器,本系列电感器的电感值更高。
    2. 重型导线:使用重型导线,降低了直流电阻(DCR),提高了电流处理能力。
    3. 铁氧体结构:铁氧体结构设计,使其能够承受高电流。
    4. 宽广的电感范围:从 15 nH 到 10 µH 不等,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 通信设备:用于滤波和信号耦合,保证信号传输的稳定性和效率。
    - 消费电子产品:用于振荡电路,提高设备的可靠性和性能。
    - 汽车电子:在发动机控制系统中提供滤波功能,减少电磁干扰。
    使用建议
    1. 环境适应性:考虑到其工作温度范围为 -40°C 至 +85°C,适用于多种环境条件下的应用。
    2. 焊接工艺:确保采用符合规范的焊接工艺,以确保焊接质量和长期可靠性。
    3. 安装位置:避免将电感器置于高温区域,以免影响其性能。

    兼容性和支持


    本系列电感器与市面上主流的表面贴装技术兼容。制造商提供了详尽的技术文档和在线支持资源,包括《焊接表面贴装组件》指南和常见问题解答,确保用户能够正确安装和使用这些电感器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现异常温度升高 | 检查焊接工艺是否符合规范,必要时重新焊接。 |
    | 电感值不稳定 | 确保在正确的温度范围内操作,检查焊点质量。 |
    | 设备运行中出现异常噪声 | 检查周围是否有其他电磁干扰源,调整安装位置。 |

    总结和推荐


    Ferrite Chip Inductors – 0603AF 系列电感器以其高效能、宽广的电感范围和卓越的电流处理能力,成为许多应用场景的理想选择。其坚固耐用的设计使其在严苛环境下仍能保持稳定性能。强烈推荐使用这些电感器,特别是在需要高可靠性和高性能的应用场景中。

0603AF-361XJRW参数

参数
电感值 360nH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±5%
直流电阻(DCR) 210mΩ
额定电流 650mA
Q值 -
测试频率 -
通用封装 0603
安装方式 PCB安装,贴片安装

0603AF-361XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603AF-361XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603AF-361XJRW 0603AF-361XJRW数据手册

0603AF-361XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.9231 ¥ 7.7262
500+ $ 0.6923 ¥ 5.7946
1000+ $ 0.5538 ¥ 4.6357
2000+ $ 0.5115 ¥ 4.2816
库存: 1722
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 38.63
