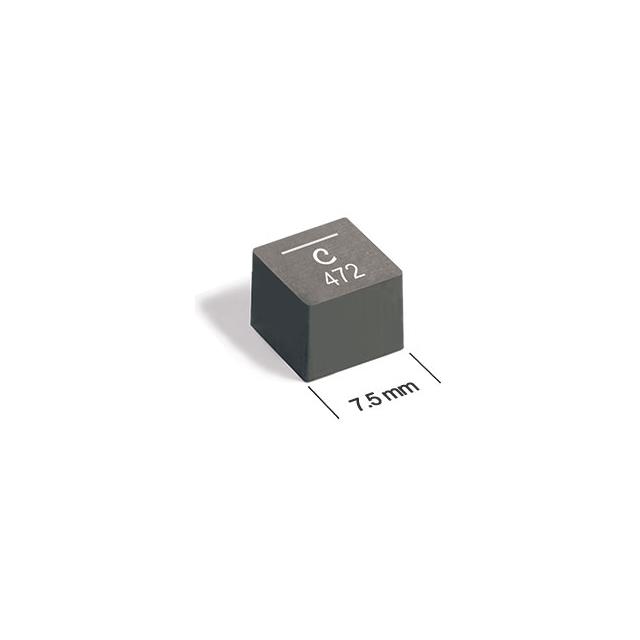

XAL7070-301MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 135MHz 55.6A 33.4A 300nH 1.17mΩ ±20% 标准安装,贴片安装 7.5mm*7.2mm*7mm
供应商型号: XAL7070-301MEC
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 XAL7070-301MEC

XAL7070-301MEC概述

    Shielded Power Inductors – XAL7070:产品技术手册

    产品简介


    Shielded Power Inductors – XAL7070 系列电感器是 Coilcraft 公司生产的高性能产品。该系列产品特别适用于各种高电流应用场合,如电压调节模块(VRM)和电压调节器(VRD)。其独特的屏蔽设计能够有效降低电磁干扰(EMI),使其成为电源管理电路的理想选择。XAL7070 系列产品在工业自动化、通信设备、计算机系统、电源供应等领域有着广泛的应用。

    技术参数


    | 参数 | 规格 |

    | 核心材料 | 复合材料 |
    | 工作温度范围 | -40°C 至 +125°C (+40°C 升温时) |
    | 最大工作温度 | +165°C |
    | 存储温度范围 | 组件:-55°C 至 +165°C;胶带盘包装:-55°C 至 +80°C |
    | 最大焊锡热抗力 | 最多三次 40 秒焊锡循环,每次焊锡温度 +260°C,中间冷却至室温 |
    | 湿敏等级 | 1 级(湿度小于 30°C / 85% 相对湿度时,无限制保存时间) |
    | 包装规格 | 150/7 英寸胶带盘,750/13 英寸胶带盘,塑料胶带宽 16 毫米,厚 0.4 毫米,间距 12 毫米,深度 7.44 毫米 |
    | 符合标准 | 符合 AEC-Q200 和 RoHS 标准 |

    产品特点和优势


    XAL7070 系列电感器具有以下显著特点和优势:
    - 高电流:可处理大电流负载。
    - 低直流电阻 (DCR):有效减少功率损耗,提高效率。
    - 软饱和特性:适合 VRM 和 VRD 应用,保证稳定的电流输出。
    - AEC-Q200 认证:在汽车及其他严苛环境中表现出色。
    - 复合材料核心:确保卓越的电气性能和机械稳定性。
    - 屏蔽设计:减少电磁干扰,提高可靠性。

    应用案例和使用建议


    XAL7070 系列电感器广泛应用于电源管理系统中,如 VRM 和 VRD。这些电感器在计算机主板、服务器、通信设备和工业控制系统中都有良好的表现。为了确保最佳效果,以下是一些建议:
    - 在设计电源电路时,应考虑散热措施,以避免过热问题。
    - 使用 PCB 设计软件时,确保电感器周围有足够的空间,避免靠近其他发热元件。
    - 根据具体应用场景选择合适的电感值。

    兼容性和支持


    XAL7070 系列电感器与市场上大多数主流设备兼容。Coilcraft 提供了详细的技术文档和支持资源,包括常见问题解答(FAQ)和在线工具软件。如果您需要进一步的支持或定制化服务,可以通过上述联系方式与 Coilcraft 取得联系。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 确保散热设计充分,必要时增加散热片。 |
    | 电感值不稳定 | 检查安装是否正确,焊接质量是否良好。 |
    | 输出电流不足 | 确认电路设计和选型是否合理,确保满足电流需求。 |

    总结和推荐


    Shielded Power Inductors – XAL7070 系列电感器以其出色的性能和广泛的应用范围,成为电源管理领域的理想选择。其高电流处理能力、低 DCR 特性和优异的稳定性使其在多种应用场景中表现出色。强烈推荐在需要高性能电感器的项目中使用该系列电感器。如果需要更多技术支持或详细资料,请访问 Coilcraft 官方网站或联系销售团队。

XAL7070-301MEC参数

参数
直流电阻(DCR) 1.17mΩ
额定电流 33.4A
Q值 -
测试频率 1MHz
电感值 300nH
饱和电流(LSAT) 55.6A
自谐振频率(SRF) 135MHz
容差 ±20%
长*宽*高 7.5mm*7.2mm*7mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装
