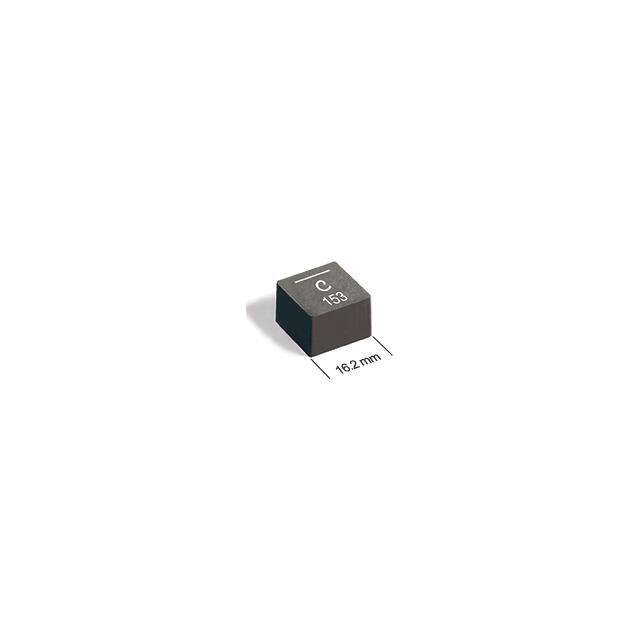

XAL1510-822MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 10.8MHz 30A 24A 8.2μH 7.5mΩ ±20% 标准安装,贴片安装 16.4mm*15.4mm*10mm
供应商型号: XAL1510-822MED
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 XAL1510-822MED

XAL1510-822MED概述

    高性能屏蔽功率电感器:XAL1510

    产品简介


    XAL1510 是一款高性能屏蔽功率电感器,广泛应用于电源转换系统(如VRM/VRD应用)、通信设备及各类消费电子产品中。该产品采用复合材料核心,具有高电流承载能力及非常低的直流电阻(DCR),能有效降低损耗并提升效率。

    技术参数


    - 产品型号:XAL1510-333MED, XAL1510-223ME, XAL1510-153ME 等
    - 电感值(µH):4.7, 6.8, 8.2, 10, 15, 22, 33(±20%)
    - 直流电阻(mΩ):3.35-20.0
    - 自谐振频率(MHz):10.1-12.7
    - 饱和电流(A):8.6-39.0
    - 额定电流(A):8.6-29
    - 工作电压:0-60V
    - 环境温度范围:-40°C 至 +125°C
    - 储存温度:-55°C 至 +165°C
    - 封装尺寸:150/13" 卷带,塑料带宽32mm
    - 重量:12.4-15.0g
    - 引脚类型:RoHS 合规的锡银铜端子

    产品特点和优势


    1. AEC-Q200 认证:保证了产品符合严格的汽车电子标准,适用于严苛环境下的应用。
    2. 软饱和特性:使其特别适合 VRM/VRD 应用,可以有效防止电流波动对系统的影响。
    3. 高电流和低电阻:设计上注重于提升电流承载能力和降低损耗,提高整体系统的能效。

    应用案例和使用建议


    1. 应用场景:可广泛应用于开关电源、稳压器和变频器中。
    2. 使用建议:根据具体的应用需求选择合适的电感型号。考虑到不同 PCB 布局和组件布局可能影响温升效果,建议在实际应用环境中验证温度上升情况。

    兼容性和支持


    - 兼容性:与各种主流 PCB 材料和焊接工艺兼容,确保良好的机械和电气性能。
    - 技术支持:提供详尽的在线工具和支持文档,帮助客户快速找到所需资源。

    常见问题与解决方案


    1. 问:在高温环境下,电流承载能力是否会受到影响?
    答:是的,需要参考温升曲线来调整实际应用中的电流承载量。

    2. 问:如何判断电感是否达到最大额定温度?
    答:通过监控设备运行时的温升情况,必要时使用热像仪进行实时监测。

    总结和推荐


    XAL1510 是一款设计优良、性能卓越的屏蔽功率电感器,其高电流承载能力、低电阻及软饱和特性使其成为众多电子设备的理想选择。尤其在医疗或高风险应用前,需事先获得 Coilcraft 的批准。建议在具体项目中结合实际应用场景详细评估,以充分利用其卓越性能。

XAL1510-822MED参数

参数
饱和电流(LSAT) 30A
自谐振频率(SRF) 10.8MHz
容差 ±20%
直流电阻(DCR) 7.5mΩ
额定电流 24A
Q值 -
测试频率 1MHz
电感值 8.2μH
长*宽*高 16.4mm*15.4mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XAL1510-822MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1510-822MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1510-822MED XAL1510-822MED数据手册

XAL1510-822MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 127.8518
500+ ¥ 122.9344
1500+ ¥ 118.017
3000+ ¥ 113.0996
库存: 1931
起订量: 11 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 1278.51
直接购买
加入购物车
