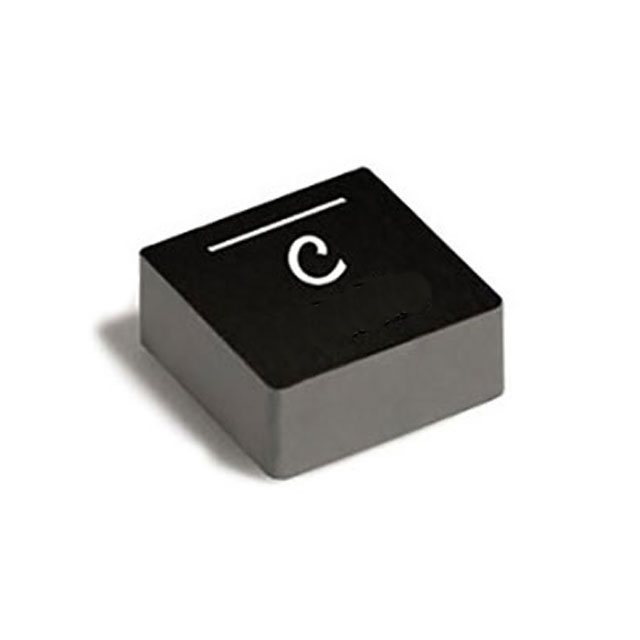

XGL4020-332MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 30MHz 4.8A 6.6A 3.3μH 34mΩ ±20% 1616 贴片安装 4mm*4mm*2.1mm
供应商型号: XGL4020-332MEC
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 XGL4020-332MEC

XGL4020-332MEC概述

    高品质屏蔽功率电感器:XGL4020 系列

    产品简介


    XGL4020 系列是 Coailcraft 公司推出的一款高性能屏蔽功率电感器,适用于广泛的电源管理和电磁干扰(EMI)控制应用。这款电感器具有低直流电阻(DCR)和卓越的电流承载能力,同时具备宽广的电感范围,使其在多种电子设备中都能提供出色的性能表现。XGL4020 系列符合 AEC-Q200 标准,并且能够在-40°C 到 +125°C 的温度范围内稳定工作,确保了在苛刻环境下的可靠性和稳定性。

    技术参数


    - 电感值范围:0.042 μH 至 8.2 μH
    - 直流电阻(DCR):0.85 mΩ 至 71 mΩ
    - 谐振频率(SRF):250 MHz 至 850 MHz
    - 饱和电流(Isat):3.9 A 至 70 A
    - 最大连续电流(Irms):4.9 A 至 26 A
    - 核心材料:复合材料
    - 最大温度:+165°C(环境温度+温升)
    - 包装规格:1000/7" 卷带;3500/13" 卷带
    - 包装材料:塑料带(12mm 宽,0.23mm 厚,8mm 间隔,2.3mm 深)

    产品特点和优势


    - 低 DCR 和低 AC 损耗:在宽频率范围内表现出色,适合于高效率电源应用。
    - AEC-Q200 认证:满足汽车电子标准,适合严苛环境下的工业和汽车应用。
    - 优越的电流承载能力:软饱和特性确保在高负载条件下依然保持稳定的电感值。
    - 宽电感范围:从 0.042 μH 到 8.2 μH,满足不同应用场景的需求。

    应用案例和使用建议


    XGL4020 系列广泛应用于电信设备、汽车电子、医疗设备、工业控制等领域。在设计电路时,用户需要考虑 PCB 走线布局、引脚间距和相邻组件的位置,以优化整体性能。例如,在高频电路中使用 XGL4020 电感器可以显著降低纹波电压,提高电源转换效率。此外,合理规划 PCB 设计能够进一步减少电磁干扰。

    兼容性和支持


    XGL4020 系列电感器与其他电子元器件高度兼容,可方便地集成到现有的系统中。Coailcraft 提供全面的技术支持和客户服务,包括在线文档、常见问题解答以及专业咨询。如有需要,用户还可以联系全球销售代表获取更多帮助。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电感器的性能会下降吗?
    - 解决方案:可以在使用时检查产品的温度曲线,确保在规定的温度范围内使用。如果需要更高温的应用,则可以选择其他更适合高温环境的产品。
    2. 问题:如何选择合适的电感值?
    - 解决方案:根据具体应用场景和需求,参考数据表中的技术规格进行选择。同时,可以联系 Coailcraft 的技术支持团队获取专业建议。
    3. 问题:在焊接过程中需要注意什么?
    - 解决方案:参考 Coailcraft 提供的文档《Soldering Surface Mount Components》了解详细的焊接步骤和注意事项,确保焊接质量。

    总结和推荐


    XGL4020 系列屏蔽功率电感器以其卓越的性能和可靠性,成为了各种复杂电子设备的理想选择。无论是用于电信设备还是工业控制系统,它都能提供出色的性能表现。推荐在需要高效率、高可靠性的电源管理应用中使用 XGL4020 系列电感器。用户可以根据具体需求选择合适的产品型号,并结合以上提供的使用建议和优化方案来获得最佳性能。

XGL4020-332MEC参数

参数
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 4.8A
自谐振频率(SRF) 30MHz
容差 ±20%
直流电阻(DCR) 34mΩ
额定电流 6.6A
长*宽*高 4mm*4mm*2.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级

XGL4020-332MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XGL4020-332MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XGL4020-332MEC XGL4020-332MEC数据手册

XGL4020-332MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
