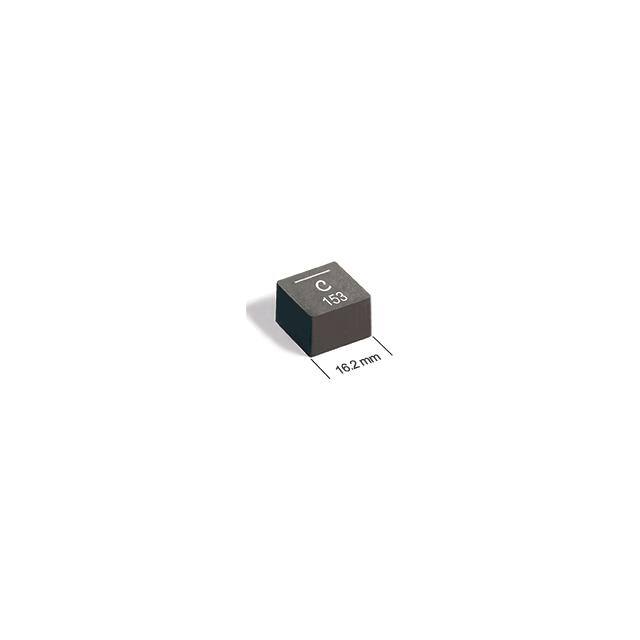

XAL1510-223MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 6.3MHz 18.7A 14A 22μH 16mΩ ±20% 标准安装,贴片安装 16.4mm*15.4mm*10mm
供应商型号: XAL1510-223MED
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 XAL1510-223MED

XAL1510-223MED概述

    Shielded Power Inductors XAL1510 技术手册

    产品简介


    Shielded Power Inductors XAL1510 是一种专为高电流应用设计的电感器,适用于电源管理和电压调节模块(VRM/VRD)等场合。这些电感器具有非常低的直流电阻(DCR),从而提供高效能和稳定性的功率管理解决方案。其广泛的应用领域包括电信、计算机、网络和汽车电子系统等。

    技术参数


    以下是XAL1510系列电感器的技术规格:
    | 零件号 | 电感值 (µH) | 直流电阻 (mΩ) | 自谐振频率 (MHz) | 饱和电流 (A) | 热电流 (A) |
    |
    | XAL1510-472ME | 4.7 | 3.35 - 3.80 | 12.7 | 39.0 | 21 |
    | XAL1510-682ME | 6.8 | 4.17 - 4.60 | 11.5 | 36.0 | 19 |
    | XAL1510-822ME | 8.2 | 6.00 - 7.50 | 10.8 | 30.0 | 18 |
    | XAL1510-103ME | 10 | 6.80 - 9.00 | 10.1 | 26.3 | 16 |
    | XAL1510-153ME | 15 | 9.17 - 12.4 | 8.0 | 23.0 | 13 |
    | XAL1510-223ME | 22 | 14.5 - 16.0 | 6.3 | 18.7 | 10.5 |
    | XAL1510-333ME | 33 | 18.7 - 20.0 | 5.8 | 16.7 | 8.6 |
    - 工作环境: -40°C 至 +125°C,最大组件温度 +165°C(环境温度 + 温升)。
    - 包装: 塑料带包装,包含 150 个组件,每盘 13 英寸长。
    - 耐热性: 最多三次 40 秒的 260°C 焊接回流,每次焊接后冷却至室温。
    - 湿度敏感度: MSL 1 级(<30°C / 85% RH 无限保质期)。
    - 兼容性: 适用于符合 AEC-Q200 标准的高可靠性应用,支持 RoHS 和无卤素标准。

    产品特点和优势


    - 低 DCR: 具有非常低的直流电阻,提高了效率和电流处理能力。
    - 软饱和特性: 在 VRM/VRD 应用中表现出色,确保了在高电流下的稳定性。
    - AEC-Q200 认证: 符合严格的车规标准,适用于严苛的环境条件。
    - RoHS 和无卤素: 满足环保要求,适用于绿色制造。

    应用案例和使用建议


    XAL1510 系列电感器广泛应用于需要高电流和高可靠性的场合。例如,在计算机电源管理系统中,XAL1510 可以确保稳定的电力供应,防止因电流波动引起的系统不稳定。在电信基站中,XAL1510 的高电流处理能力和低损耗特性可以提高系统的整体效率。
    使用建议:
    - 在安装过程中,确保遵循《焊接表面贴装组件指南》进行焊接操作。
    - 在实际应用中,通过测试来验证温度上升情况,因为温度上升受 PCB 尺寸、布线模式和邻近组件的影响。

    兼容性和支持


    - 兼容性: 与其他 RoHS 和无卤素的电子元件兼容。
    - 支持: Coilcraft 提供详细的技术支持和售后服务,可通过官网或直接联系销售代表获取帮助。

    常见问题与解决方案


    - 问题: 在焊接过程中出现组件损坏。
    - 解决方案: 严格按照焊接规范进行操作,控制好焊接时间和温度。

    - 问题: 在高电流应用中,电感值下降。
    - 解决方案: 确保安装环境满足规范要求,避免邻近组件产生干扰。

    总结和推荐


    Shielded Power Inductors XAL1510 系列电感器凭借其卓越的电气特性和可靠性,在高电流应用领域表现优异。其低 DCR 和软饱和特性使其成为电源管理和 VRM/VRD 应用的理想选择。强烈推荐用于对电流稳定性和系统效率要求较高的场合。对于需要高可靠性和高效能的系统设计者来说,这是一个值得考虑的选择。

XAL1510-223MED参数

参数
Q值 -
测试频率 1MHz
电感值 22μH
饱和电流(LSAT) 18.7A
自谐振频率(SRF) 6.3MHz
容差 ±20%
直流电阻(DCR) 16mΩ
额定电流 14A
长*宽*高 16.4mm*15.4mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
