XAL1580-741MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 35.1MHz 86A 43.2A 740nH 860mΩ ±20% 标准安装,贴片安装 16.2mm*15.2mm*8.2mm
供应商型号: XAL1580-741MED
供应商: 云汉优选
标准整包数: 10

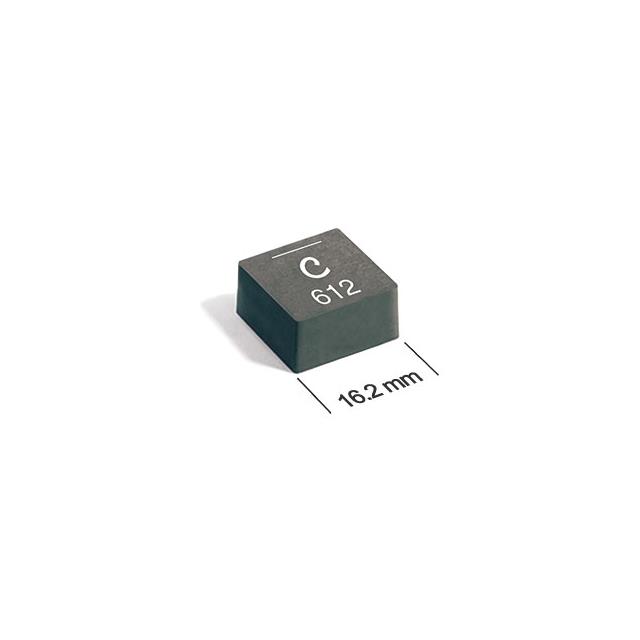

COILCRAFT 贴片电感 XAL1580-741MED

XAL1580-741MED概述

    # Coilcraft Shielded Power Inductors XAL1580 技术手册

    产品简介


    Coilcraft 的 Shielded Power Inductors XAL1580 系列是一款专为高电流和低直流电阻(DCR)设计的屏蔽型功率电感器。这些电感器适用于各种应用,包括电压调节模块(VRM)和电压调节器(VRD)。它们具有出色的软饱和特性,能够在多种工作条件下提供稳定可靠的性能。产品广泛应用于电源管理、电信设备、工业控制等领域。

    技术参数


    以下是 XAL1580 系列电感器的主要技术规格:
    | 零件号 | 电感值(µH) | 直流电阻(mΩ) | 自谐振频率(MHz) | 饱和电流(A) | 温度上升 20°C 和 40°C 的电流(A) |
    |
    | XAL1580-401ME | 0.40±20% | 530 | 0.70 | 111 | 47.0 / 60.0 |
    | XAL1580-741ME | 0.74±20% | 351 | 0.86 | 86.0 | 43.2 / 59.7 |
    | XAL1580-102ME| 1.0±20% | 300 | 1.12 | 73.5 | 40.6 / 57.5 |
    | XAL1580-132ME| 1.3±20% | 262 | 1.38 | 65.0 | 34.6 / 46.7 |
    | XAL1580-182ME| 1.8±20% | 213 | 1.93 | 57.0 | 33.2 / 43.8 |
    | XAL1580-202ME| 2.0±20% | 201 | 2.29 | 51.0 | 29.5 / 39.9 |
    | XAL1580-302ME| 3.0±20% | 160 | 3.10 | 43.0 | 25.6 / 34.4 |
    | XAL1580-452ME| 4.5±20% | 125 | 4.58 | 34.2 | 20.4 / 27.0 |
    | XAL1580-532ME| 5.3±20% | 118 | 5.22 | 33.0 | 19.5 / 26.5 |
    | XAL1580-612ME| 6.1±20% | 117 | 6.79 | 31.0 | 16.9 / 22.6 |
    核心材料:复合材料
    环境兼容性:RoHS 符合,无卤素
    终止:符合 RoHS 的锡银(96.5/3.5)覆盖铜,其他终端可选
    重量:10.6g
    工作电压:0 - 60V
    环境温度:-40°C 到 +125°C
    最大组件温度:+165°C(环境温度 + 温升)
    存储温度:组件:-55°C 到 +165°C;带盘包装:-55°C 到 +80°C
    焊接热抗性:最多三次 40 秒回流焊,+260°C
    湿度敏感级别(MSL):1 级(<30°C / 85% 相对湿度)

    产品特点和优势


    1. 高电流:最高可达 111A,非常适合高功率需求的应用。
    2. 低直流电阻:典型值为 0.50 mΩ,显著降低了能量损耗。
    3. AEC-Q200 认证:确保在极端温度条件下的可靠性和稳定性。
    4. 软饱和特性:适合 VRM/VRD 应用,提供了更稳定的输出性能。
    5. 环保材料:RoHS 符合且无卤素,满足现代电子设备的环保要求。

    应用案例和使用建议


    XAL1580 系列电感器常用于 VRM/VRD 模块,能够为电源转换提供高效且稳定的输出。例如,在数据中心的服务器电源模块中,该系列电感器能有效降低发热并提高能源效率。使用建议如下:
    - 在设计电路时,应考虑 PCB 的布局和导线尺寸以优化电流流动。
    - 对于更高电流的应用,建议选择低电感值但高饱和电流的型号。

    兼容性和支持


    XAL180 系列电感器与多种电路板和电源管理系统兼容。Coilcraft 提供全面的技术支持和售后服务,包括在线计算器工具、网页支持和常见问题解答。

    常见问题与解决方案


    1. 问:如何处理焊接过程中的高温?
    - 答:最多进行三次 40 秒的回流焊,每次完成后冷却至室温。
    2. 问:如何确认温度上升?
    - 答:根据具体应用条件,进行温度测试以验证实际温度上升情况。
    3. 问:如何选择合适的封装类型?
    - 答:可根据具体应用场景选择 13" 机器可读盘或单卷包装。

    总结和推荐


    XAL1580 系列电感器以其高性能、高可靠性和良好的环境兼容性脱颖而出,适用于各种高电流应用。无论是数据中心、通信设备还是工业控制,都能发挥其卓越性能。强烈推荐给需要高功率密度和高效能的用户。如需进一步技术支持,请联系 Coilcraft 官方渠道。

XAL1580-741MED参数

参数
自谐振频率(SRF) 35.1MHz
容差 ±20%
直流电阻(DCR) 860mΩ
额定电流 43.2A
Q值 -
测试频率 1MHz
电感值 740nH
饱和电流(LSAT) 86A
长*宽*高 16.2mm*15.2mm*8.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XAL1580-741MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1580-741MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1580-741MED XAL1580-741MED数据手册

XAL1580-741MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.0488
2000+ ¥ 34.2439
4000+ ¥ 28.0488
库存: 1500
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.04
