XAL6030-122MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 43MHz 22A 16A 1.2μH 7.5mΩ ±20% 标准安装,贴片安装 6.56mm*6.36mm*3.1mm
供应商型号: XAL6030-122MEC
供应商: 国内现货
标准整包数: 1

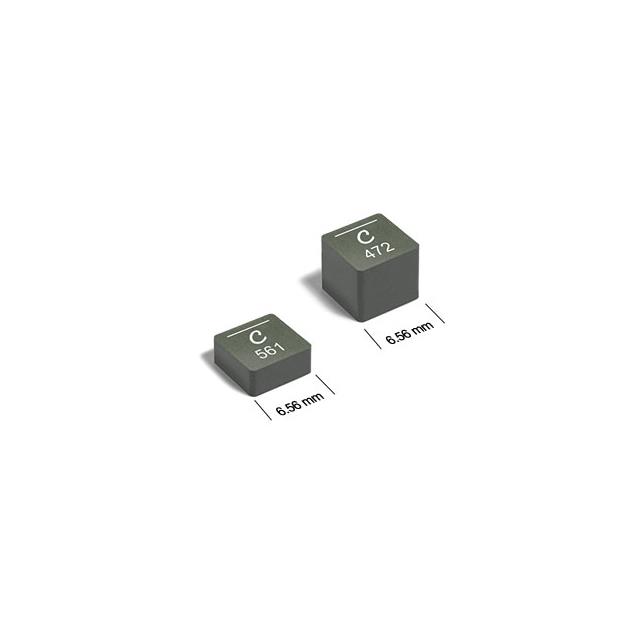

COILCRAFT 贴片电感 XAL6030-122MEC

XAL6030-122MEC概述

    Shielded Power Inductors – XAL60xx

    产品简介


    Shielded Power Inductors – XAL60xx 是一款专为高电流应用设计的屏蔽型功率电感器。它们的主要功能是提供低直流电阻(DCR),软饱和特性,并通过了AEC-Q200认证。这些电感器适用于工业控制、通信设备、电源转换器和任何需要高效能和高可靠性电感的应用领域。

    技术参数


    - 额定电感值:0.18 μH 至 33 μH
    - 直流电阻(DCR):0.56 mΩ 至 95.68 mΩ
    - 自谐振频率(SRF):14 MHz 至 105 MHz
    - 额定电流(Isat):7.6 A 至 40 A(25°C时)
    - 额定电流(Irms):3.6 A 至 24 A(40°C温升)
    - 核心材料:复合材料
    - 最大温度:+165°C(最高工作温度)
    - 环境:符合RoHS标准,无卤素
    - 封装选项:7″或13″机器可操作的塑料带包装

    产品特点和优势


    - 高电流能力:设计用于高电流应用,非常适合大功率转换器。
    - 低DCR:电感器具有非常低的直流电阻,有助于减少能量损耗并提高效率。
    - 软饱和特性:在大电流下保持稳定的电感值,不易饱和。
    - AEC-Q200认证:确保了电感器在汽车电子应用中的可靠性。

    应用案例和使用建议


    - 应用场景:工业控制、通信设备、电源转换器
    - 使用建议:
    - 在使用过程中需注意温度上升对电流的影响,建议在实际应用环境中验证具体条件下的温度变化。
    - 选择适当的封装选项以满足自动化生产和存储的需求。

    兼容性和支持


    - 兼容性:与大多数电路板设计兼容,支持RoHS标准。
    - 支持和服务:Coilcraft提供技术支持和维护服务,详情请参考其官方网站上的文档和支持部分。

    常见问题与解决方案


    1. 问题:电感器在大电流下是否会饱和?
    - 解决方案:由于具有软饱和特性,电感器在高电流条件下仍能保持稳定性能。

    2. 问题:如何确定合适的电感值?
    - 解决方案:根据实际电路需求和应用环境选择合适的电感值,参考电感器的技术参数。
    3. 问题:如何处理高温环境下电感器的工作温度限制?
    - 解决方案:电感器的最大工作温度为+165°C,在使用时应注意散热设计和热管理措施。

    总结和推荐


    综上所述,Shielded Power Inductors – XAL60xx 在高电流应用中表现出色,具有非常低的直流电阻和软饱和特性。这些特点使其成为工业和通信领域的理想选择。此外,AEC-Q200认证保证了其在汽车电子中的可靠性能。因此,强烈推荐在高要求应用中使用此产品。如需进一步了解或购买,请联系指定的销售团队。

XAL6030-122MEC参数

参数
容差 ±20%
直流电阻(DCR) 7.5mΩ
额定电流 16A
Q值 -
测试频率 1MHz
电感值 1.2μH
饱和电流(LSAT) 22A
自谐振频率(SRF) 43MHz
长*宽*高 6.56mm*6.36mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL6030-122MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL6030-122MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL6030-122MEC XAL6030-122MEC数据手册

XAL6030-122MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.5
400+ ¥ 6.25
1600+ ¥ 5.75
库存: 9269
起订量: 100 增量: 400
交货地:
最小起订量为:100
合计: ¥ 750
直接购买
加入购物车
