MSS1048-473MLC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 10MHz 2.2A 47μH 120mΩ ±20% 贴片安装 10.5mm*10.3mm*5.1mm
供应商型号: 994-MSS1048-473MLC
供应商: Mouser
标准整包数: 1

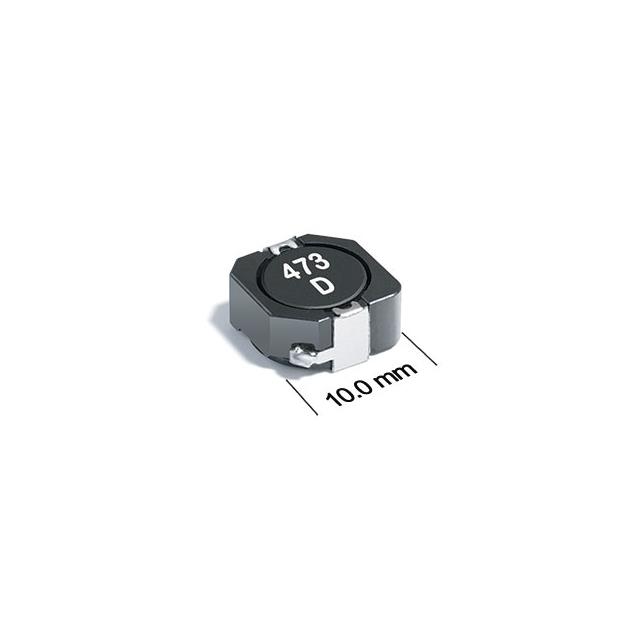

COILCRAFT 贴片电感 MSS1048-473MLC

MSS1048-473MLC概述

    屏蔽功率电感MSS1048技术手册

    1. 产品简介


    屏蔽功率电感MSS1048是一款高性能的表面贴装型电感器,适用于电源管理和滤波应用。这些电感器采用了铁氧体材料的核心,具有低直流电阻(DCR)和优秀的电流处理能力。它们广泛应用于通信、计算机、工业控制和其他需要高效率电源转换的应用场合。

    2. 技术参数


    - 引脚间距: 10.2 mm (0.402英寸)
    - 高度: 4.8 mm (0.189英寸)
    - 电感范围: 0.8 µH 至 470 µH
    - 直流电阻(DCR)范围: 4.3 mΩ 至 886 mΩ
    - 自谐振频率(SRF)范围: 180 MHz 至 196 MHz
    - 饱和电流(Isat)范围: 1.09 A 至 133 A
    - 额定电流(Irms)范围: 0.57 A 至 133 A
    - 核心材料: 铁氧体
    - 终端: 符合RoHS标准的哑光锡镀镍铜
    - 存储温度: -40°C 至 +125°C
    - 焊接耐热性: 最多三次40秒的+260°C回流焊

    3. 产品特点和优势


    MSS1048系列屏蔽功率电感器具备以下特点和优势:
    - 低直流电阻(DCR): 提高了能效和减少了发热。
    - 优秀的电流处理能力: 能够在较高电流下保持稳定的工作状态。
    - 高自谐振频率(SRF): 确保电感器在高频下的性能稳定。
    - 广泛的电感范围: 满足不同应用的需求。
    - 高可靠性: 在各种恶劣环境下都能保持稳定的性能。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备: 用于电源管理电路中的滤波。
    - 计算机服务器: 用于电源供应模块,提供稳定可靠的电源输出。
    - 工业控制: 用于变频器和逆变器中,提供必要的储能和滤波功能。
    使用建议:
    - 在选择合适的电感值时,应根据具体应用中的电流需求和频率特性进行选择。
    - 安装时应注意引脚间距和高度,确保正确安装并减少电磁干扰。
    - 使用前建议查阅相关的技术支持文档,以获得更详细的指导。

    5. 兼容性和支持


    - 兼容性: 与多种电子元器件和设备兼容,适用于不同的电源管理和滤波应用。
    - 支持: Coilcraft公司提供了详尽的技术支持和维护服务,包括在线文档、样片和购买服务。此外,用户还可以通过指定的联系方式获取进一步的帮助和支持。

    6. 常见问题与解决方案


    - 问题1: 电感器在高温环境中出现饱和现象。
    - 解决办法: 检查电路中的电流负载是否超过了电感器的额定电流(Irms),如需更高电流可选择更大额定电流的产品。

    - 问题2: 电感器的自谐振频率(SRF)不符合预期。
    - 解决办法: 确认安装过程中是否符合规定的引脚间距和高度,同时检查是否使用了正确的测量方法。

    7. 总结和推荐


    综合评估:
    MSS1048系列屏蔽功率电感器在电感器行业中具有很高的评价,尤其在通信、计算机和工业控制等领域表现优异。它不仅具备低直流电阻和出色的电流处理能力,还具有宽广的电感范围和高自谐振频率,能够满足不同应用场景的需求。
    推荐使用:
    鉴于MSS1048系列屏蔽功率电感器在各种应用场景中的出色表现和可靠性能,我们强烈推荐这一产品。对于需要高性能电源管理和滤波应用的工程师和设计人员来说,这款电感器无疑是一个理想的选择。

MSS1048-473MLC参数

参数
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) 10MHz
容差 ±20%
直流电阻(DCR) 120mΩ
额定电流 -
Q值 -
长*宽*高 10.5mm*10.3mm*5.1mm
安装方式 贴片安装
包装方式 卷带包装

MSS1048-473MLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

MSS1048-473MLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT MSS1048-473MLC MSS1048-473MLC数据手册

MSS1048-473MLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
