XAL5050-682MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 21MHz 6A 6.4A 18 6.8μH 29.45mΩ ±20% 贴片安装 5.68mm*5.48mm*5.48mm
供应商型号: XAL5050-682MEC
供应商: 国内现货
标准整包数: 1

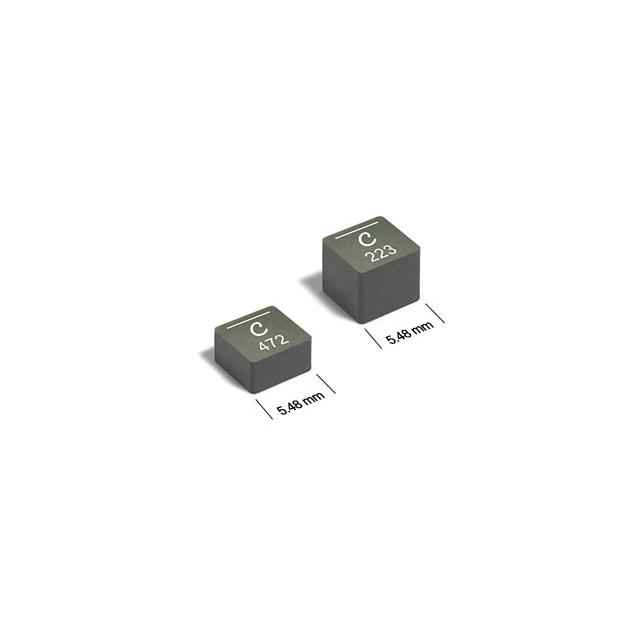

COILCRAFT 贴片电感 XAL5050-682MEC

XAL5050-682MEC概述

    XAL50xx Shielded Power Inductors:产品概述与技术手册解析

    产品简介


    XAL50xx 系列是 Coilcraft 公司推出的高性能屏蔽式功率电感器。该系列产品主要用于电源管理、高频电路设计以及各种电子设备的信号处理模块中。它们的特点在于能够提供非常低的直流电阻(DCR),以及优异的高电流承载能力。这些特性使得它们成为各种高要求应用的理想选择。

    技术参数


    | 参数 | 值 |

    | 产品系列 | XAL50xx |
    | 电压范围 | 0 – 60 V |
    | 最大操作温度 | +165°C (Ambient + Temp Rise) |
    | 额定工作温度 | –40°C to +125°C |
    | 温度等级 | AEC Q200 |
    | 重量 | XAL5030: 0.44 – 0.51 g;XAL5050: 0.74 – 0.80 g |
    | 工作频率范围 | 0 – 100 MHz |
    | 合格标准 | RoHS、无卤素材料 |

    产品特点和优势


    1. 高电流承载能力:通过特殊的绕线技术和磁芯材料,能承受大量电流而不影响其性能。
    2. 低DCR:非常低的直流电阻可以减少能量损耗,提高效率。
    3. 软饱和特性:确保在高电流条件下也能保持稳定的工作状态,避免性能急剧下降。
    4. 环境友好:符合RoHS标准,采用无卤素材料制造,适合绿色电子产品。
    5. 高温适应性:可在-40°C到+125°C之间可靠工作,适合严苛环境下的应用。

    应用案例和使用建议


    - 车载电子系统:车载电子系统对温度和电流都有严格要求,XAL50xx 可以在恶劣环境中保持高效稳定的性能。
    - 工业控制设备:工业控制设备需要高度可靠的电源管理部件,XAL50xx 的出色电流承载能力和稳定性使其成为理想选择。
    - 通讯设备:在通讯设备中,对电感器的要求包括尺寸紧凑和高可靠性,XAL50xx 满足这些需求,同时提供良好的散热性能。

    兼容性和支持


    - 兼容性:适用于多种工业标准接口,能够轻松集成到现有系统中。
    - 技术支持:Coilcraft 提供详细的使用说明和在线技术支持,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    - 问题1:XAL50xx 在高湿度环境下是否会失效?
    - 解决方案:XAL50xx 经过严格的潮湿敏感度测试(MIL-STD-202 Method 215),即使在高湿度环境下也能保持良好的性能。
    - 问题2:焊接时如何确保 XAL50xx 不会损坏?
    - 解决方案:严格按照 Coilkraft 提供的焊锡指南进行操作,可以有效避免损坏。如果不确定焊接流程,建议联系技术支持团队。

    总结和推荐


    总体而言,XAL50xx 系列屏蔽式功率电感器以其出色的高电流承载能力、低DCR以及卓越的环境适应性,在多个应用领域展现出显著的优势。对于那些寻求高性能电感器并希望降低系统功耗的工程师来说,XAL50xx 是一个值得信赖的选择。无论是用于汽车电子、工业控制还是通讯设备,这款电感器都能够满足高标准的需求。因此,我们强烈推荐使用 XAL50xx 系列电感器来提升系统的可靠性和效率。

XAL5050-682MEC参数

参数
容差 ±20%
直流电阻(DCR) 29.45mΩ
额定电流 6.4A
Q值 18
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 6A
自谐振频率(SRF) 21MHz
长*宽*高 5.68mm*5.48mm*5.48mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XAL5050-682MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL5050-682MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL5050-682MEC XAL5050-682MEC数据手册

XAL5050-682MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
