XEL6060-682MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 16MHz 7.9A 9.8A 6.8μH 22.9mΩ ±20% 标准安装,贴片安装 6.56mm*6.36mm*6.1mm
供应商型号: XEL6060-682MEC
供应商: 云汉优选
标准整包数: 10

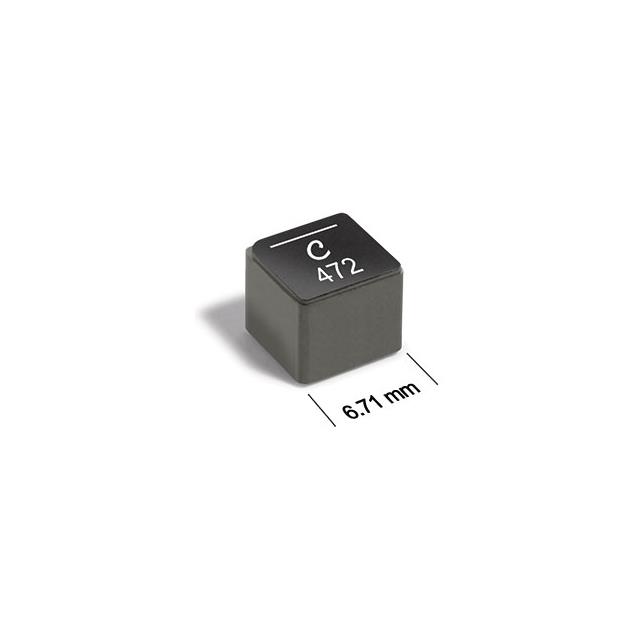

COILCRAFT 贴片电感 XEL6060-682MEC

XEL6060-682MEC概述

    XEL6060 Shielded Power Inductors: A Comprehensive Guide

    1. 产品简介


    XEL6060系列屏蔽电源电感器 是由Coilcraft公司开发的一系列高性能电感器。这些电感器设计用于高频应用,具备低直流电阻(DCR)和超低交流损耗的特点,适合于各种高频率的电路中。它们广泛应用于电源转换、EMI滤波器和高频滤波电路中,为工程师提供了一个可靠且高效的解决方案。

    2. 技术参数


    | 参数 | 描述 |

    | 适用标准 | AEC-Q200 Grade 1 (–40°C to +125°C) |
    | 环境要求 | RoHS符合,无卤素 |
    | 封装材料 | 复合磁芯 |
    | 引脚镀层 | RoHS符合的锡银铜镀层(96.5/3.5),其他镀层可按需定制 |
    | 重量 | 1.23g 至 1.31g |
    | 操作电压范围 | 0V 至 80V |
    | 温度范围 | 操作温度:-40°C 至 +125°C,存储温度:-55°C 至 +165°C |
    | 热阻焊接 | 最多三次40秒的回流焊,在+260°C下进行,每次焊接后冷却至室温 |
    | 湿度敏感等级(MSL) | MSL 1(湿度无限,<30°C / 85%相对湿度) |
    | 型号 | 电感量(µH) | DCR(mΩ) | SRF(MHz) | Isat(A) | Irms(A) |
    |
    | XEL6060-331ME | 0.33 | 1.98 | 79.0 | 13.0 | 20.0 |
    | XEL6060-561ME | 0.56 | 2.60 | 59.0 | 11.0 | 17.0 |
    | XEL6060-821ME | 0.82 | 3.03 | 52.0 | 10.6 | 16.6 |
    | XEL6060-102ME | 1.0 | 3.70 | 47.0 | 9.8 | 15.3 |
    | XEL6060-152ME | 1.5 | 4.28 | 41.0 | 9.2 | 14.2 |
    | XEL6060-222ME | 2.2 | 6.10 | 33.0 | 7.6 | 11.7 |
    | XEL6060-272ME | 2.7 | 6.94 | 26.0 | 6.5 | 10.0 |
    | XEL6060-472ME | 4.7 | 13.65 | 23.0 | 5.6 | 8.5 |
    | XEL6060-682ME | 6.8 | 20.82 | 16.0 | 3.6 | 5.9 |
    | XEL6060-822ME | 8.2 | 22.71 | 15.0 | 3.5 | 5.7 |
    | XEL6060-123ME | 12 | 36.66 | 12.0 | 2.7 | 4.2 |
    | XEL6060-333ME | 33 | 83.2 | 7.8 | 1.9 | 2.8 |

    3. 产品特点和优势


    - AEC-Q200认证:满足汽车级标准,适用于工业和汽车应用。
    - 极低的DCR和超低AC损耗:在2至5MHz的高频率下运行效果最佳。
    - 优越的电流处理能力:软饱和特性,可承受高电流脉冲。
    - 易于集成和使用:标准化包装和高温度耐受性。

    4. 应用案例和使用建议


    - 电源转换器:这些电感器可以有效降低转换器的功耗和电磁干扰。
    - EMI滤波器:XEL6060系列电感器在高频滤波器中的表现尤为出色。
    - 储能和滤波:适用于储能电路和滤波电路,以确保系统的稳定性和可靠性。
    使用建议:
    - 在组装时,遵循《焊接表面贴装组件》指南,避免焊接过程中的损坏。
    - 在设计时,考虑PCB布局和导线尺寸的影响,以优化性能。
    - 由于温度上升受多种因素影响,请在实际应用条件下验证温度上升情况。

    5. 兼容性和支持


    - 兼容性:该系列电感器与多种电子元器件和设备兼容,但具体应用时需要进行兼容性测试。
    - 支持和服务:Coilcraft公司提供全面的技术支持和客户服务,如有疑问,可通过销售联系获取帮助。

    6. 常见问题与解决方案


    - 问题1:电感量不稳定?
    - 解决方案:确保焊接工艺正确,且按照技术手册要求的条件进行测试。

    - 问题2:温度上升过快?
    - 解决方案:检查PCB布局和导线尺寸,优化电路设计以减少热损失。

    7. 总结和推荐


    XEL6060系列屏蔽电源电感器以其优异的性能、稳定的特性和广泛的应用领域,在高频率电路中表现出色。特别是在电源转换和滤波器应用中,它们能显著提升系统效率和稳定性。总体而言,我们强烈推荐这款产品给所有寻求高效、可靠电感解决方案的工程师和技术人员。

XEL6060-682MEC参数

参数
饱和电流(LSAT) 7.9A
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 22.9mΩ
额定电流 9.8A
Q值 -
测试频率 1MHz
电感值 6.8μH
长*宽*高 6.56mm*6.36mm*6.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XEL6060-682MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XEL6060-682MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XEL6060-682MEC XEL6060-682MEC数据手册

XEL6060-682MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7805
2000+ ¥ 7.8476
4000+ ¥ 7.4329
库存: 4200
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 8.78
