XAL1510-472MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 12.7MHz 39A 29A 4.7μH 3.8mΩ ±20% 标准安装,贴片安装 16.2mm*15.2mm*10mm
供应商型号: XAL1510-472MED
供应商: 云汉优选
标准整包数: 10

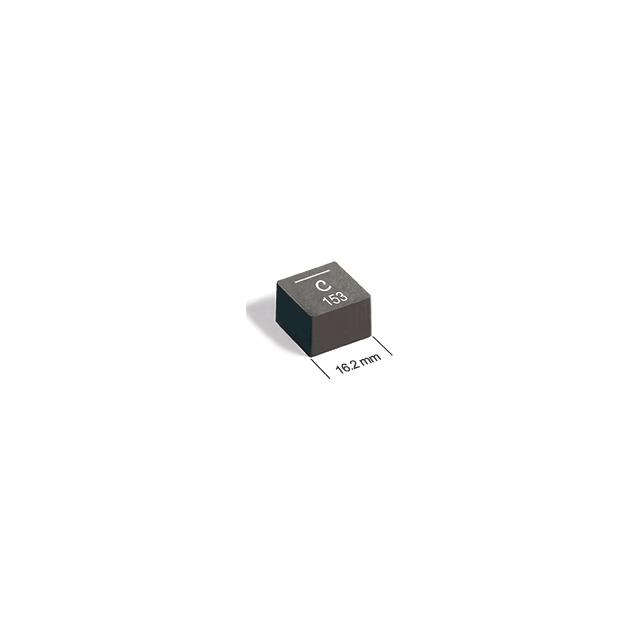

COILCRAFT 贴片电感 XAL1510-472MED

XAL1510-472MED概述

    电子元器件产品技术手册:XAL1510屏蔽功率电感

    1. 产品简介


    XAL1510系列是Coilcraft生产的屏蔽功率电感,主要应用于高电流应用领域。这些电感具有低DCR(直流电阻)的特点,适合于VRM/VRD(电压调节模块/电压调节器驱动器)应用。它们能够在广泛的温度范围内保持稳定的性能,适用于工业、通信和消费电子等多种领域。

    2. 技术参数


    以下是XAL1510系列的主要技术规格:
    | 型号 | 电感量(µH) | DCR(毫欧) | SRF(MHz) | Isat(A) | Irms(A) |
    |
    | XAL1510-472ME | 4.7 ±20% | 3.35 | 12.7 | 39.0 | 21 |
    | XAL1510-682ME | 6.8 ±20% | 4.17 | 11.5 | 36.0 | 19 |
    | XAL1510-822ME | 8.2 ±20% | 6.00 | 10.8 | 30.0 | 18 |
    | XAL1510-103ME | 10 ±20% | 6.80 | 10.1 | 26.3 | 16 |
    | XAL1510-153ME | 15 ±20% | 9.17 | 8.0 | 23.0 | 13 |
    | XAL1510-223ME | 22 ±20% | 14.5 | 6.3 | 18.7 | 10.5 |
    | XAL1510-333ME | 33 ±20% | 18.7 | 5.8 | 16.7 | 8.6 |
    其他参数包括:
    - 芯片材料:复合材料
    - 工作温度范围:-40°C 至 +125°C
    - 最大零件温度:+165°C
    - 封装类型:塑料带式封装
    - 尺寸:150/13英寸带盘,塑料带宽32mm,厚0.4mm,间隔24mm,深度10.26mm(-333型号除外,深度为11.26mm)

    3. 产品特点和优势


    - 高电流,低DCR:这些电感设计用于高电流应用,具有非常低的直流电阻,能有效降低功耗并提高效率。
    - 符合AEC-Q200标准:这些电感满足严格的汽车电子标准,在-40°C至+125°C的温度范围内表现出色。
    - 软饱和特性:适合VRM/VRD应用,能在高电流下保持稳定的电感值,减少电压波动。

    4. 应用案例和使用建议


    XAL1510系列广泛应用于VRM/VRD系统中,如服务器电源、电信设备和消费电子产品中的电源管理电路。对于不同的应用场景,建议根据具体需求选择合适的电感型号。例如,在需要高电流但相对较低电感的应用中,可以选择较大容量的型号(如XAL1510-333ME)。

    5. 兼容性和支持


    - 兼容性:XAL1510系列电感与常见的表面贴装工艺兼容,能够与多种电路板材料和焊接工艺相匹配。
    - 技术支持:Coilcraft公司提供全面的技术支持和文档资源,包括焊锡指南、PCB清洗方法等,确保客户在安装和使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何订购电感?
    - 解决方案:请指定终止代码和包装代码(例如E表示RoHS合规的镀银铜)。
    - 问题2:如何确定最大工作电流?
    - 解决方案:参考规格表中的Irms值,考虑温度上升对电流的影响。

    7. 总结和推荐


    总的来说,XAL1510系列屏蔽功率电感是一款高性能的产品,适用于高电流应用,具有良好的稳定性和可靠性。强烈推荐在需要高效且稳定的电感解决方案的应用场合中使用该产品。

XAL1510-472MED参数

参数
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 39A
自谐振频率(SRF) 12.7MHz
容差 ±20%
直流电阻(DCR) 3.8mΩ
额定电流 29A
长*宽*高 16.2mm*15.2mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XAL1510-472MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1510-472MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1510-472MED XAL1510-472MED数据手册

XAL1510-472MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.4634
2000+ ¥ 37.0976
4000+ ¥ 30.8537
库存: 2399
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.46
直接购买
加入购物车
