首页  >  产品百科  >  LPS4018-224MRC

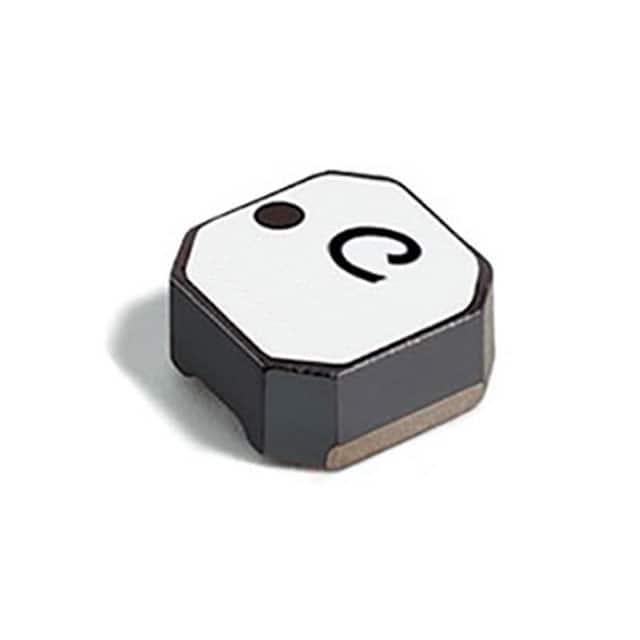

LPS4018-224MRC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 6.5MHz 210mA 300mA 220μH 3.7Ω ±20% 3.9mm*3.9mm*1.8mm
供应商型号: LPS4018-224MRC
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 LPS4018-224MRC

LPS4018-224MRC概述

    Coilcraft LPS4018 系列屏蔽式 SMT 功率电感

    1. 产品简介


    Coilcraft 的 LPS4018 系列屏蔽式表面贴装功率电感,是一款专为各种应用设计的小型高性能电感器。这些电感器适用于电源管理、无线通信、计算机和其他需要高效能和紧凑结构的电子设备。产品线涵盖从 0.56 μH 到 1000 μH 的多种电感值,提供从微型到大功率的各种选择。

    2. 技术参数


    LPS4018 系列的主要技术规格如下:
    - 核心材料:Ferrite
    - 引脚镀层:符合RoHS标准的无铅镀锡银铜(95.5/4/0.5)或镍锡镀层
    - 封装形式:1000/7″ 盘,3500/13″ 盘;塑料带:12mm宽,0.23mm厚,8mm口袋间距,1.9mm口袋深度
    - 重量:54 - 100mg
    - 环境温度:工作温度范围为-40°C 至 +125°C,最大允许电流温度上升40°C
    - 最大工作温度:+165°C(环境温度+温升)
    - 储存温度:-40°C 至 +165°C
    - 焊接耐热性:最大三次40秒回流焊,每次回流焊后冷却至室温
    - 湿敏等级:1级(在<30°C / 85%相对湿度条件下无限寿命)

    3. 产品特点和优势


    LPS4018 系列的特点和优势如下:
    - 低DCR(直流电阻):优秀的电流处理能力
    - 小巧尺寸:4.0 × 4.0mm 封装,高度小于1.8mm
    - 符合AEC-Q200标准:能够在-40°C 至 +125°C 温度范围内稳定工作
    - 可定制化:提供了不同引脚镀层和包装选项,满足多样化需求

    4. 应用案例和使用建议


    LPS4018 系列常用于高密度 PCB 设计和紧凑型电源系统。例如,在手机充电器和直流-直流转换器中的应用非常广泛。使用建议如下:
    - 在进行回流焊时,确保焊接温度和时间符合手册要求,以防止损坏。
    - 在使用过程中,注意监测电感器的工作温度,避免因过载导致的温升过高。

    5. 兼容性和支持


    LPS4018 系列电感器具有广泛的兼容性,可以与各种电子元件和设备配合使用。厂商提供技术支持,包括文档、样本套件和在线帮助。用户可以访问官方网站以获取更多详细信息和支持。

    6. 常见问题与解决方案


    - 问题1:电感器在焊接过程中出现不良连接。
    - 解决方案:严格按照手册中的焊接温度和时间进行操作。
    - 问题2:电感器工作时温度异常升高。
    - 解决方案:检查负载电流是否超过推荐值,并采取适当的散热措施。


    7. 总结和推荐


    LPS4018 系列屏蔽式 SMT 功率电感器凭借其低DCR、紧凑尺寸和高可靠性,在众多应用中表现出色。其广泛的应用范围和优良的电气特性使其成为电子设计工程师的理想选择。强烈推荐使用。
    以上是对 Coilcraft LPS4018 系列屏蔽式 SMT 功率电感的技术手册内容的整理和分析。如果您有任何进一步的问题或需要更多详细信息,请访问 Coilcraft 官方网站或联系当地销售代表。

LPS4018-224MRC参数

参数
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 210mA
自谐振频率(SRF) 6.5MHz
容差 ±20%
直流电阻(DCR) 3.7Ω
额定电流 300mA
长*宽*高 3.9mm*3.9mm*1.8mm
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LPS4018-224MRC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

LPS4018-224MRC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT LPS4018-224MRC LPS4018-224MRC数据手册

LPS4018-224MRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
