XGL4018-221MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 155MHz 16.1A 15.6A 220nH 3.2mΩ ±20% 1616 贴片安装 4mm*4mm*1.8mm
供应商型号: XGL4018-221MEC
供应商: 国内现货
标准整包数: 1

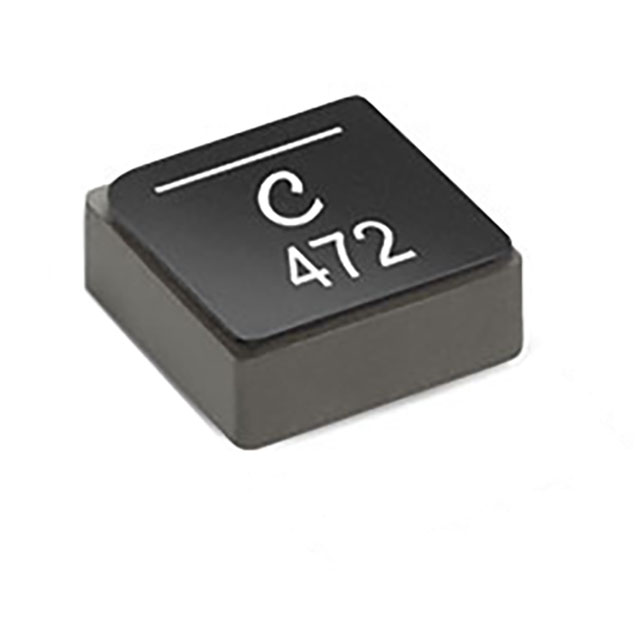

COILCRAFT 贴片电感 XGL4018-221MEC

XGL4018-221MEC概述

    #

    产品简介


    产品名称:XGL4018系列屏蔽功率电感器
    产品类型:电感器
    主要功能:提供低直流电阻(DCR)和超低交流损耗,适用于电源电路中的能量存储和滤波。
    应用领域:广泛应用于工业控制、通信设备、电源管理系统、汽车电子等领域。
    #

    技术参数


    以下是XGL4018系列屏蔽功率电感器的主要技术参数:
    | 零件编号 | 电感量 (µH) | 直流电阻 (mΩ) | 自谐振频率 (MHz) | 饱和电流 (A) | 最大直流电流 (A) |
    |
    | XGL4018-121ME | 0.12 | 1.6 | 255 | 9.9 | 19.5 |
    | XGL4018-221ME | 0.22 | 2.6 | 155 | 6.7 | 15.6 |
    | XGL4018-271ME | 0.27 | 3.3 | 135 | 6.6 | 13.0 |
    | XGL4018-361ME | 0.36 | 4.3 | 105 | 5.0 | 11.9 |
    | XGL4018-471ME | 0.47 | 5.1 | 95 | 4.9 | 11.0 |
    | XGL4018-561ME | 0.56 | 6.8 | 85 | 4.3 | 9.3 |
    | XGL4018-681ME | 0.68 | 7.4 | 75 | 4.1 | 8.8 |
    | XGL4018-821ME | 0.82 | 9.7 | 70 | 3.4 | 7.7 |
    | XGL4018-102ME | 1.0 | 10.7 | 60 | 3.4 | 7.3 |
    | XGL4018-152ME | 1.5 | 17.3 | 48 | 2.7 | 6.0 |
    | XGL4018-222ME | 2.2 | 25.9 | 38 | 2.3 | 5.0 |
    | XGL4018-332ME | 3.3 | 40.1 | 30 | 1.7 | 3.8 |
    | XGL4018-472ME | 4.7 | 57.8 | 25 | 1.5 | 3.3 |
    - 封装材料:复合材料
    - 工作温度范围:-40°C 至 +125°C
    - 最大环境温度:+165°C
    - 储存温度:-55°C 至 +165°C
    - 包装规格:1000/7" 卷盘;3500/13" 卷盘
    - 表面贴装技术 (SMT):符合RoHS标准的锡银铜合金,其他定制终端可选
    #

    产品特点和优势


    XGL4018系列屏蔽功率电感器具有以下显著特点和优势:
    1. 低直流电阻:相较于同类产品,XGL4018具有极低的直流电阻,能够有效降低功耗。
    2. 超低交流损耗:卓越的交流损耗特性,确保电感器在高频下的性能稳定。
    3. 高可靠性:AEC-Q200认证,能够在严苛的工作环境下长期稳定运行。
    4. 宽电感量范围:覆盖0.12µH至4.7µH,适用于各种不同的应用需求。
    5. 优越的电流处理能力:采用软饱和特性设计,使得电感器在高电流状态下仍能保持稳定性能。
    6. 环保合规:符合RoHS标准和无卤素要求,满足现代绿色生产的需求。
    #

    应用案例和使用建议


    应用案例
    1. 电源管理:XGL4018系列电感器在开关电源、DC-DC转换器中的能量存储和滤波作用显著,能够有效提高电源系统的效率和稳定性。
    2. 工业控制:适用于各种工业控制设备中的储能和滤波需求,提高设备的可靠性和性能。
    3. 通信设备:在通信设备中作为电源滤波器,提升信号传输的质量和稳定性。
    使用建议
    1. 电路布局:确保电感器与其它组件之间有足够的空间,避免过热导致的性能下降。
    2. 散热设计:对于大功率应用,考虑采用散热片或风扇进行散热。
    3. 温度监测:实时监控电感器的工作温度,避免超过额定值导致损坏。
    4. 选型建议:根据具体应用场景选择合适的电感量和电流等级,避免过载或资源浪费。
    #

    兼容性和支持


    XGL4018系列电感器与其他标准的SMD组件兼容,便于在多种电路板上使用。厂商提供详细的技术支持文档和在线咨询服务,以帮助用户更好地理解和使用该产品。
    #

    常见问题与解决方案


    1. 问题:在高电流条件下电感量下降
    解决方案:检查电路设计,确保电流不超过电感器的最大饱和电流。若需要更高的电流处理能力,考虑使用更高规格的型号。

    2. 问题:工作温度过高
    解决方案:增加散热措施,如加装散热片或使用散热风扇。此外,可以采用更耐高温的电感器。

    3. 问题:焊接不良
    解决方案:严格按照焊锡规范进行操作,确保焊接过程中的温度和时间控制得当。查阅《表面安装元件焊接》文档,获取更多焊接技巧。
    #

    总结和推荐


    综上所述,XGL4018系列屏蔽功率电感器是一款集高性能、高可靠性于一体的电子元器件,尤其适用于各种工业和通信领域的电源管理、滤波和储能应用。其优异的直流电阻和交流损耗特性,使其在高频下依然保持稳定的性能。尽管价格稍高于市面上的部分同类产品,但其卓越的性能和长期的使用寿命值得投资。我们强烈推荐XGL4018系列电感器给需要高效、可靠电源管理解决方案的工程师和设计师们。

XGL4018-221MEC参数

参数
电感值 220nH
饱和电流(LSAT) 16.1A
自谐振频率(SRF) 155MHz
容差 ±20%
直流电阻(DCR) 3.2mΩ
额定电流 15.6A
Q值 -
测试频率 1MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

XGL4018-221MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XGL4018-221MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XGL4018-221MEC XGL4018-221MEC数据手册

XGL4018-221MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
