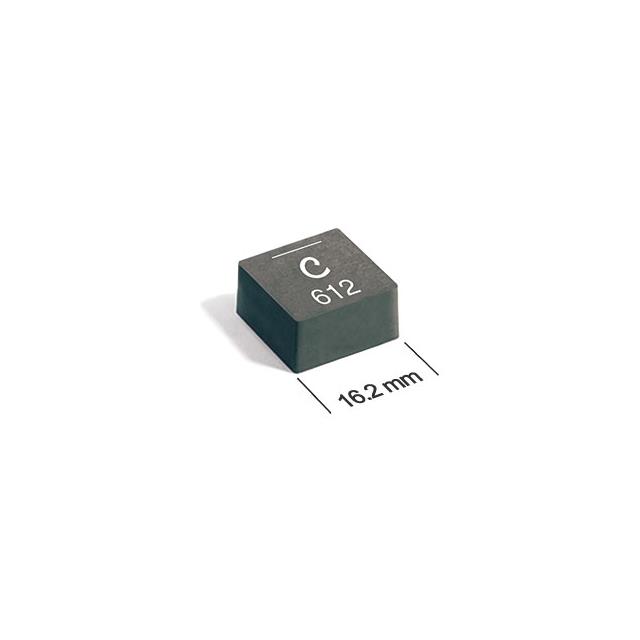

XAL1580-612MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 11.7MHz 31A 16.9A 6.1μH 6.79mΩ ±20% 标准安装,贴片安装 16.2mm*15.2mm*8mm
供应商型号: 2289047
供应商: element14
标准整包数: 1
COILCRAFT 贴片电感 XAL1580-612MED

XAL1580-612MED概述

    # Shielded Power Inductors XAL1580 技术手册解析

    1. 产品简介


    基本介绍
    XAL1580 是 Coilcraft 推出的一系列屏蔽功率电感器,属于高端电子元器件。它们以其高电流承载能力和极低的直流电阻(DCR)而著称,广泛应用于电源管理、计算机、通信设备以及工业控制等领域。该系列产品采用了复合材料磁芯设计,能够有效降低核心损耗和绕组损耗。
    主要功能
    - 高电流处理能力:最高可达 111 安培。
    - 极低的直流电阻:最低仅为 0.50 毫欧姆。
    - 温度范围广:可在 –40°C 至 +125°C 的温度范围内稳定工作。
    - AEC-Q200 认证:符合汽车级标准。
    应用领域
    - 电压调节模块(VRM)和电压调节器(VRD)。
    - 工业自动化控制系统。
    - 数据中心服务器电源。
    - 电信设备电源管理系统。

    2. 技术参数


    以下是 XAL1580 系列产品的部分技术规格汇总:
    | 参数名称 | 描述 |

    | 电感值(μH) | 0.40 至 6.1 μH |
    | 直流电阻(mΩ) | 0.50 至 5.66 mΩ |
    | 自谐振频率(MHz) | 53.0 至 11.7 |
    | 电流饱和点(A) | 111 A |
    | 电流连续额定值(A) | 20°C 升温时 47.0 A;40°C 升温时 60.0 A |
    | 磁芯材料 | 复合材料 |
    | 封装重量 | 10.6 克 |
    | 工作电压范围 | 0 至 60 伏 |
    | 工作温度范围 | –40°C 至 +125°C |
    环境合规性
    - RoHS 合规,无卤素。
    - 罗氏银锡端子(RoHS compliant tin-silver over copper)。

    3. 产品特点和优势


    特点
    - 高电流承载能力,适合大功率应用。
    - 超低的直流电阻,减少能量损耗。
    - 软饱和特性使其非常适合 VRM 和 VRD 应用。
    - 符合严格的工业标准,包括 AEC-Q200。
    优势
    - 优秀的电磁干扰抑制能力。
    - 在高功率密度设计中表现优异。
    - 长期可靠性强,适应恶劣的工作条件。

    4. 应用案例和使用建议


    典型应用场景
    XAL1580 系列电感器常用于高性能电源电路的设计中,特别是在需要高效率和紧凑布局的应用场合。例如,在数据中心中作为 CPU/GPU 的供电模块的一部分,提供稳定的电力供应。
    使用建议
    为了确保最佳性能,请根据实际应用需求选择合适的电感值和型号。同时注意以下几点:
    - 确保 PCB 布局合理,避免因布线不当导致额外的寄生效应。
    - 如果可能的话,在设计初期进行热模拟测试以验证电流承载能力。

    5. 兼容性和支持


    兼容性
    XAL1580 系列产品具有良好的通用性,可以轻松集成到现有系统中。它支持多种端子选项(如 RoHS 合规的银锡涂层),便于不同项目的具体需求调整。
    厂商支持
    Coilcraft 提供全面的技术文档和支持服务,包括在线计算器工具、焊接指南等资源。此外,他们还定期更新产品信息,请访问官方网站查询最新资料。

    6. 常见问题与解决方案


    问题1:如何正确安装?
    解答:按照推荐的土地模式图纸进行焊接,并确保焊点牢固可靠。焊接前请参考相关文档了解正确的工艺流程。
    问题2:怎样确定适当的电感值?
    解答:根据所需的工作电流和电压等级来选择最接近目标值但不超过饱和电流限值的产品型号。
    问题3:如何判断是否损坏?
    解答:如果怀疑某颗元件出现问题,可以通过测量其实际阻抗值与标称值对比来判断是否有异常变化。

    7. 总结和推荐


    综合评估
    XAL1580 系列屏蔽功率电感器凭借其卓越的技术指标成为众多设计师的理想选择之一。无论是从功能性还是耐用性角度来看,这款产品都展现了非常出色的表现力。
    是否推荐使用?
    强烈建议将此款产品纳入您的项目考虑范畴内!无论您是在开发新一代服务器主板还是尝试打造更加高效能的小型嵌入式装置,XAL1580 都将是不可或缺的关键组件之一。

XAL1580-612MED参数

参数
饱和电流(LSAT) 31A
自谐振频率(SRF) 11.7MHz
容差 ±20%
直流电阻(DCR) 6.79mΩ
额定电流 16.9A
Q值 -
测试频率 1MHz
电感值 6.1μH
长*宽*高 16.2mm*15.2mm*8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL1580-612MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1580-612MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1580-612MED XAL1580-612MED数据手册

XAL1580-612MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3872 ¥ 53.4607
10+ $ 5.6321 ¥ 47.1403
25+ $ 4.8936 ¥ 40.9593
50+ $ 4.3897 ¥ 36.7422
100+ $ 3.8974 ¥ 32.6215
300+ $ 3.2141 ¥ 26.902
1500+ $ 3.0141 ¥ 25.228
库存: 758
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.46
