0603AF-201XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 7.9MHz 880MHz 1.4A 15@7.9MHz 200nH 115mΩ ±5% 标准安装,贴片安装 1.8mm*1.12mm*910μm
供应商型号: 2457-0603AF-201XJRW-ND
供应商: Digi-Key
标准整包数: 1

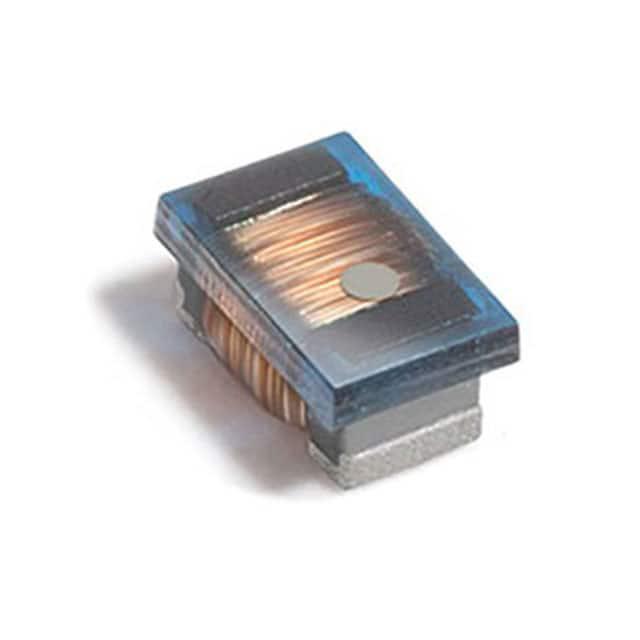

COILCRAFT 贴片电感 0603AF-201XJRW

0603AF-201XJRW概述

    电子元器件产品技术手册:Ferrite Chip Inductors – 0603AF系列

    产品简介


    Ferrite Chip Inductors – 0603AF系列是 Coilcraft 公司生产的一种贴片电感器,适用于广泛的电子应用领域。这类电感器具有高电流处理能力,低直流电阻(DCR),并提供多种电感值选择,从15nH到10μH不等。由于其卓越的性能和可靠性,它们广泛应用于各种电路设计中,如开关电源、滤波器、高频通信系统等。

    技术参数


    - 尺寸:0603 封装,尺寸为 1.80 x 1.12 x 0.91 mm
    - 工作温度范围:-40°C 到 +85°C
    - 最大部分温度:+100°C(环境温度 + 温度升高)
    - 存储温度:组件:-40°C 到 +100°C;纸带包装:-40°C 到 +80°C
    - 对焊接热的耐受性:最多三次40秒的回流焊,每轮回流后冷却至室温
    - 温度系数:电感值的温度系数为 +50 到 +300 ppm/°C
    - 湿度敏感度等级:1级(无限使用寿命,条件:<30°C/85%相对湿度)

    产品特点和优势


    1. 高电流处理能力:采用铁氧体构造,能够承受更高的电流,提高电路稳定性。
    2. 低直流电阻(DCR):使用更粗的线径,从而降低了直流电阻,提高了能效。
    3. 宽频率响应:频率范围广,从1.6 MHz到15 MHz,适用于多种高频应用。
    4. 易于焊接:最高可承受三次回流焊,简化了制造过程。

    应用案例和使用建议


    这些电感器广泛应用于以下领域:
    - 开关电源
    - 滤波器
    - 高频通信系统
    - 便携式电子设备
    使用建议:
    - 在焊接过程中,应确保温度控制得当,避免过高的温度导致损坏。
    - 建议在高电流应用中使用,以获得更好的稳定性和效率。
    - 考虑到环境温度的影响,建议在温度波动较大的环境下使用时进行适当的散热措施。

    兼容性和支持


    - 兼容性:这些电感器适用于大多数标准的PCB设计,与市场上常见的封装和材料兼容。
    - 技术支持:Coilcraft 提供详尽的技术支持和售后服务,包括文档下载、在线帮助和定制解决方案。

    常见问题与解决方案


    1. 问题:电感器出现过热现象。
    解决方案:检查电路设计,确保电流在额定范围内,适当增加散热措施。
    2. 问题:焊接过程中电感器损坏。
    解决方案:确保焊接温度不超过规定值,并且每次回流后彻底冷却。

    总结和推荐


    Ferrite Chip Inductors – 0603AF 系列电感器以其出色的性能、高电流处理能力和易于集成的特点,非常适合现代电子设备的设计。其卓越的耐高温性和抗焊接热特性使其成为多种应用的理想选择。我们强烈推荐此系列产品用于需要高可靠性和高性能的应用场景。

0603AF-201XJRW参数

参数
容差 ±5%
直流电阻(DCR) 115mΩ
额定电流 1.4A
Q值 15@7.9MHz
测试频率 7.9MHz
电感值 200nH
饱和电流(LSAT) -
自谐振频率(SRF) 880MHz
长*宽*高 1.8mm*1.12mm*910μm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

0603AF-201XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603AF-201XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603AF-201XJRW 0603AF-201XJRW数据手册

0603AF-201XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7784 ¥ 14.883
200+ $ 1.3478 ¥ 11.2797
500+ $ 1.0244 ¥ 8.5729
库存: 720
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.88
