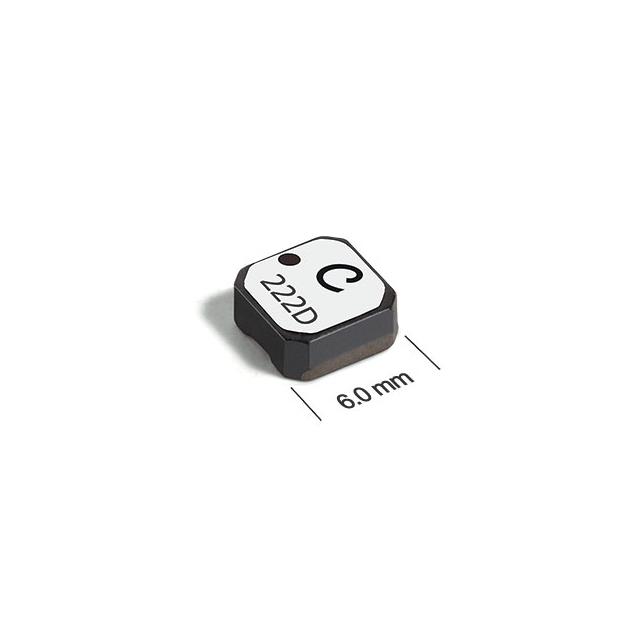

LPS6225-103MRC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 35MHz 2.5A 1.3A 10μH 105mΩ ±20% 2424 6mm*6mm*2.5mm
供应商型号: LPS6225-103MRC
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 LPS6225-103MRC

LPS6225-103MRC概述

    Shielded Power Inductors – LPS6225 系列产品技术手册

    产品简介


    Shielded Power Inductors – LPS6225 是一款高性能屏蔽表面贴装功率电感器系列。这些电感器设计用于提供低直流电阻(DCR)、高电流承载能力和屏蔽结构,特别适合背光和其他电源转换应用。LPS6225 系列具有多种电感值,从 1.2 μH 到 10000 μH,适用于不同应用场景的电路设计。

    技术参数


    | 参数 | 值 |

    | 电感值(μH) | 1.2 ~ 10000 |
    | 最大额定电流(A) | 0.48 ~ 70 |
    | 电流温升(℃) | 25℃ 温升:0.47 ~ 70℃ |
    | 额定温度范围 | -40℃ ~ +85℃(Irms),+85℃ ~ +125℃(降额电流) |
    | 重量 | 309 - 331 mg |
    | 封装材料 | 环氧树脂 |
    | 电阻材料 | 银-钯-铂-玻璃浆料(RoHS) |

    产品特点和优势


    1. 低直流电阻:LPS6225 系列的低直流电阻设计有助于减少能量损耗,提高整体效率。
    2. 高电流承载能力:针对高电流应用场景进行了优化,能够在极端条件下保持稳定性能。
    3. 屏蔽结构:独特的屏蔽结构可以有效降低电磁干扰(EMI),确保良好的电磁兼容性(EMC)。
    4. 多种封装选项:提供不同的封装选项以适应各种应用场景,确保良好的互换性和兼容性。

    应用案例和使用建议


    - 背光应用:由于其优异的电流承载能力和屏蔽效果,LPS6225 系列特别适合应用于液晶显示器(LCD)背光电源。
    - 电源转换器:可以作为直流-直流转换器中的储能电感,帮助稳定输出电压。
    - 使用建议:为了最大化性能,建议遵循制造商的推荐 PCB 设计和焊接流程。对于高电流应用,确保散热设计得当以避免过热。

    兼容性和支持


    - 兼容性:LPS6225 系列电感器设计兼容标准表面贴装工艺,与主流 PCB 制造商的标准包装相兼容。
    - 支持:制造商提供了详细的文档和快速响应的技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电感器在焊接过程中出现损坏。
    - 解决方案:严格按照制造商的焊接指南操作,限制焊锡次数不超过三次,并确保每次焊接后充分冷却。
    - 问题2:电感器电流承载能力下降。
    - 解决方案:检查电路板的布局和散热设计,确保在高电流应用时电感器有足够的散热条件。

    总结和推荐


    总体而言,Shielded Power Inductors – LPS6225 系列电感器凭借其低直流电阻、高电流承载能力和优良的电磁屏蔽特性,在各种高要求应用场景中表现出色。特别是在背光和电源转换应用中,它能够提供卓越的性能和稳定性。对于需要高性能屏蔽电感器的设计工程师来说,LPS6225 系列是一个值得推荐的选择。

LPS6225-103MRC参数

参数
直流电阻(DCR) 105mΩ
额定电流 1.3A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) 35MHz
容差 ±20%
长*宽*高 6mm*6mm*2.5mm
通用封装 2424
零件状态 在售
包装方式 卷带包装

LPS6225-103MRC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

LPS6225-103MRC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT LPS6225-103MRC LPS6225-103MRC数据手册

LPS6225-103MRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 32.643
500+ ¥ 31.3875
1500+ ¥ 30.132
3000+ ¥ 28.8765
库存: 4457
起订量: 42 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 326.43
直接购买
加入购物车
