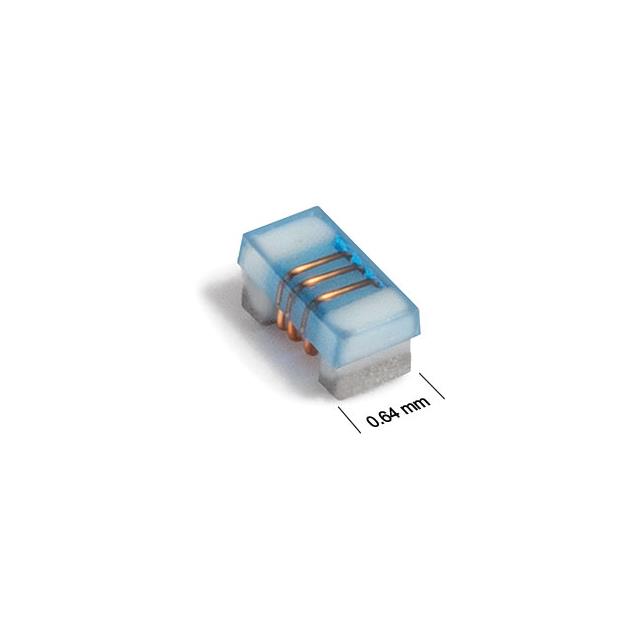

0402CS-39NXGRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 2.1GHz 47 39nH 550mΩ ±2% 0402 贴片安装 1.19mm(长度)*660μm(高度)
供应商型号: 0402CS-39NXGRW
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 0402CS-39NXGRW

0402CS-39NXGRW概述


    产品简介


    产品类型:
    本产品为0402CS系列贴片电感器,尺寸为0402(即1005),适用于高频电路设计。
    主要功能:
    该电感器具有高Q值、自谐振频率高、电感容差小及批次一致性高的特点,适合用于高频滤波器、射频匹配网络、信号处理等多种应用场合。
    应用领域:
    广泛应用于通信、消费电子、工业控制等领域,特别是在无线通信、物联网、汽车电子等方面有着重要的应用价值。

    技术参数


    - 电感量范围: 1.0 nH 至 100 nH
    - 最大电流: 在室温条件下,电流导致温度上升15°C时的电流值,参考表中数据。
    - 直流电阻(DCR): 见下表
    - Q值: 见下表
    - 自谐振频率(SRF): 见下表
    - 环境要求:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +140°C
    - 最大工作温度:+140°C(包括温度上升)
    - 湿度敏感等级(MSL): 1级(无限库龄)
    - 包装: 2000、5000或10000个/7英寸卷带
    - 环境认证: 符合RoHS标准,无卤素

    产品特点和优势


    1. 高Q值: 特别是在使用频率范围内表现出色,有助于提高电路的整体性能。
    2. 低电感容差: 确保在不同批次间的一致性,减少设计偏差。
    3. 良好的自谐振频率: 高自谐振频率使得电感器能在更高频率下稳定工作。
    4. 出色的温度系数: 温度系数低,保证在不同温度下的稳定性。
    5. 环保材料: 使用无卤素材料,符合RoHS标准,更加环保。

    应用案例和使用建议


    应用案例:
    - 通信系统: 0402CS系列电感器可以用于高频通信系统中的滤波器和匹配网络,提升系统的抗干扰能力和信号质量。
    - 消费电子产品: 在智能手机和平板电脑中,该电感器可以用于降噪和信号处理电路,提高用户体验。
    - 工业控制: 在需要精确信号处理的自动化控制系统中,高精度和稳定性的电感器是不可或缺的。
    使用建议:
    - 环境选择: 在极端温度环境下使用时,应确保电感器的工作温度不超过+125°C。
    - 散热管理: 由于电流会导致温度升高,建议在设计时考虑适当的散热措施,以防止过热损坏。
    - 电路布局: 为了最大化电感器的性能,建议在电路布局时尽量减少引线长度,以降低寄生效应。

    兼容性和支持


    兼容性:
    - 该电感器与多种电路板和焊接工艺兼容,可直接焊接到表面贴装电路板上。
    - 提供多种封装选项,以适应不同的应用场景需求。
    厂商支持:
    - Coilcraft提供全面的技术支持,包括在线文档、设计工具和样品服务。
    - 提供详尽的FAQ和常见问题解答,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:电感器出现过热现象
    - 解决方案: 检查电路中是否有过大的电流通过电感器,如有必要,调整电路以降低电流负载;确保散热系统正常工作。
    问题2:电感量超出预期容差范围
    - 解决方案: 确认电感器的实际电感值,如果发现偏差较大,可能需要检查焊接质量或更换新的电感器。
    问题3:电感器在高频条件下性能下降
    - 解决方案: 查看电感器的自谐振频率和Q值曲线图,确认在目标频率范围内的性能是否满足要求;如有必要,重新选择合适的电感器型号。

    总结和推荐


    总体来看,0402CS系列贴片电感器在高Q值、低电感容差、良好的温度稳定性等方面表现出色,尤其适合高频电路设计。它不仅具备优秀的电气性能,而且环保可靠,兼容性强,能够满足不同应用场景的需求。强烈推荐使用该产品,特别是对于那些对电感器性能有较高要求的设计工程师。

0402CS-39NXGRW参数

参数
容差 ±2%
直流电阻(DCR) 550mΩ
额定电流 -
Q值 47
测试频率 250MHz
电感值 39nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.1GHz
长*宽*高 1.19mm(长度)*660μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
