ZA9671-BED

产品分类: 开关变压器
厂牌: COILCRAFT
产品描述: 4V~42V 1.5KV 贴片安装 10mm(高度)
供应商型号:
供应商:
标准整包数: 0

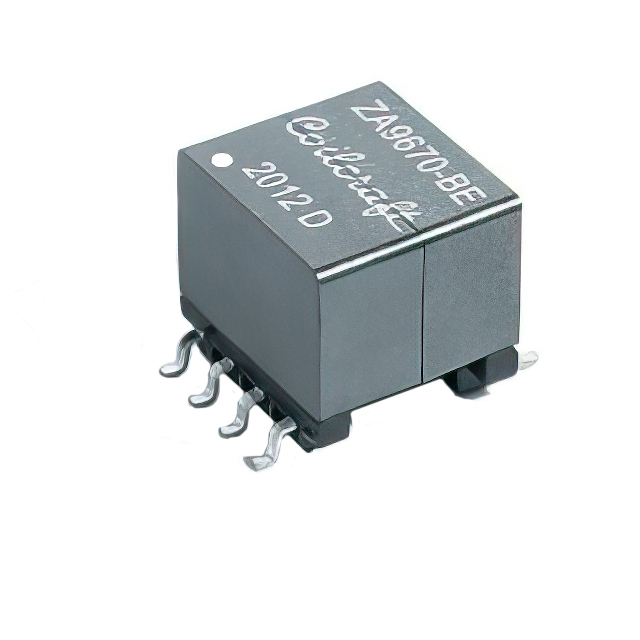

COILCRAFT 开关变压器 ZA9671-BED

ZA9671-BED概述


    产品简介


    Coilcraft公司的ZA967x系列Flyback变压器是专门为TI的LM25184 Flyback转换器设计的。该系列提供了五种不同的输出版本,以满足典型的设计需求。这些变压器适用于300kHz的工作频率,输入电压范围为4V到42V。它们的主要功能是在飞秒变换器中提供高效的能量传输和隔离,并且在恶劣环境下表现出色。

    技术参数


    - 型号: ZA9670-BED, ZA9671-BED, ZA9672-BED, ZA9673-BED, ZA9674-BED
    - 输入电压范围: 4V到42V
    - 工作频率: 300kHz
    - 隔离耐压: 1500Vrms,持续1分钟
    - 存储温度: -40°C到+125°C
    - 最大零件温度: +125°C(环境温度+温升)
    - 湿度敏感度等级(MSL): 1级(<30°C / 85%相对湿度下无限存储时间)
    - 电感量:
    - ZA9670-BED: 8.1µH(±10%)
    - ZA9671-BED: 8.1µH(±10%)
    - ZA9672-BED: 6.3µH(±10%)
    - ZA9673-BED: 6.3µH(±10%)
    - ZA9674-BED: 8.1µH(±10%)
    - 漏电感: 最大0.40µH
    - DCR(直流电阻):
    - ZA9670-BED: 0.047Ω
    - ZA9671-BED: 0.047Ω
    - ZA9672-BED: 0.035Ω
    - ZA9673-BED: 0.035Ω
    - ZA9674-BED: 0.047Ω
    - 变比:
    - ZA9670-BED: 4:1
    - ZA9671-BED: 3:1
    - ZA9672-BED: 1:1
    - ZA9673-BED: 1:2
    - ZA9674-BED: 1:3
    - 输出电压:
    - ZA9670-BED: 11.55V, 3.3V, 3.5A
    - ZA9671-BED: 12.5V, 5V, 2.5A
    - ZA9672-BED: 12V, 12V, 1A
    - ZA9673-BED: 12V, 24V, 0.5A
    - ZA9674-BED: 12V, 48V, 0.25A

    产品特点和优势


    ZA967x系列Flyback变压器具有多项独特功能和优势,使其在市场上脱颖而出。例如,它们的高隔离耐压(1500Vrms,持续1分钟)确保了在高压应用中的安全性和可靠性。此外,这些变压器通过了AEC-Q200认证,可在-40°C至+85°C的温度范围内稳定运行。其他优势还包括:
    - 罗氏(RoHS)合规,无卤素材料
    - 高效的电磁屏蔽,减少EMI干扰
    - 超低漏电感,提高转换效率
    - 强大的耐热能力,最高可达+125°C

    应用案例和使用建议


    应用案例
    ZA967x系列Flyback变压器广泛应用于各种开关电源设计,特别是与TI的LM25184 Flyback转换器配合使用时。这些变压器的高隔离耐压特性使其特别适合于医疗设备、工业控制系统和通信设备等对安全性和稳定性要求较高的应用场景。
    使用建议
    1. 正确的连接方式:按照手册中的连接图将针脚正确连接到电路板上,以避免不必要的电气故障。
    2. 温度管理:尽管ZA967x系列具有良好的热性能,但在高温环境下使用时仍需考虑散热措施,如增加散热片或改善通风条件。
    3. 选择合适的变比:根据具体的应用需求选择合适的变比,确保输出电压和电流符合设计要求。
    4. 严格遵循手册指导:在焊接和组装过程中,务必参照手册中的指南,确保产品的可靠性和性能。

    兼容性和支持


    ZA967x系列Flyback变压器与多种设备和电子元器件兼容,特别适用于与LM25184 Flyback转换器一起使用。Coilcraft公司提供全面的技术支持,包括详细的安装指南、常见问题解答以及售后支持服务。如果您需要进一步的帮助或咨询,请联系当地的销售代表。

    常见问题与解决方案


    1. Q: 如何正确安装这些变压器?
    - A: 请仔细阅读手册中的安装指南,确保按照正确的步骤进行操作。
    2. Q: 在焊接过程中需要注意哪些事项?
    - A: 参照Doc 362“表面贴装组件焊接”指南,控制好焊接时间和温度,避免损坏组件。
    3. Q: 如何处理焊接后的清洗过程?
    - A: 可以参考Doc787PCBWashing.pdf,按照规定的标准进行清洗,确保电路板的清洁度。

    总结和推荐


    总的来说,ZA967x系列Flyback变压器凭借其卓越的性能和可靠性,在众多应用场景中表现出色。它们的高效能量传输、高隔离耐压和广泛的温度适应性使其成为设计师的理想选择。如果您正在寻找一个高效、可靠的解决方案来支持您的飞秒变换器设计,我们强烈推荐使用Coilcraft的ZA967x系列Flyback变压器。

ZA9671-BED参数

参数
频率范围 -
初级电压 4V~42V
次级电压 -
绝缘电压 1.5KV
长*宽*高 10mm(高度)
安装方式 贴片安装
零件状态 在售

ZA9671-BED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

ZA9671-BED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 开关变压器 COILCRAFT ZA9671-BED ZA9671-BED数据手册
