首页  >  产品百科  >  ETH1-230LD

ETH1-230LD

产品分类: 电源变压器
厂牌: COILCRAFT
产品描述: Single 30W Single SMD 贴片安装 15.75mm(长度)*8.26mm(高度)
供应商型号: ETH1-230LD
供应商: 国内现货
标准整包数: 1

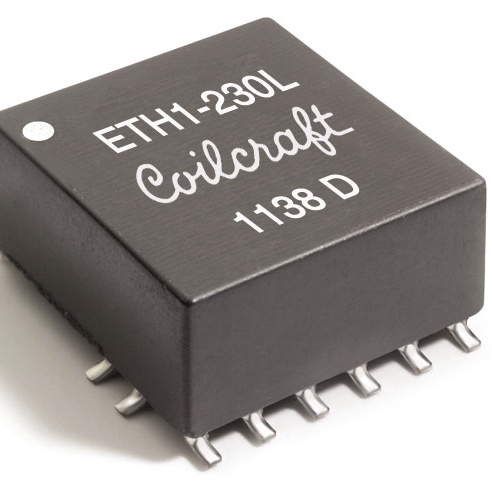

COILCRAFT 电源变压器 ETH1-230LD

ETH1-230LD概述


    产品简介


    产品名称:PoE+ / PoE++ 以太网磁性元件
    产品类型:以太网磁性元件(PoE+ / PoE++)
    主要功能:用于PoE+(IEEE 802.3at-2009)和PoE++(IEEE 802.3.bt Type 3)应用的PoE磁性模块,适用于30W/60W信号路径的2对电缆布线系统,并支持4对电缆布线的60W/120W应用。
    应用领域:主要用于以太网设备,如交换机、路由器和IP电话等,以实现电力传输和数据通信。

    技术参数


    - 核心材料:Ferrite
    - 端子材料:符合RoHS标准的锡银铜(SnAgCu)镀层,覆盖镍层和磷青铜层
    - 重量:3.0g
    - 工作温度范围:环境温度 -40°C 至 +85°C;存储温度 -40°C 至 +85°C(组件)/ -40°C 至 +80°C(卷带包装)
    - 耐焊接热:最多三次40秒的260°C回流焊,每次焊接后冷却至室温
    - 湿敏等级(MSL):1级(湿度等级)
    - 封装:13英寸带盘,塑料带宽32毫米,厚0.5毫米
    - 符合标准:MIL-STD-202方法215的洗涤测试
    - 回波损耗(Return Loss):符合IEEE 802.3af标准
    - 18 dB最小值(1 MHz到40 MHz)
    - 16 dB最小值(50 MHz)
    - 12 dB最小值(80 MHz)
    - 10 dB最小值(100 MHz)
    - 插入损耗(Insertion Loss):符合IEEE 802.3af标准
    - 45 dB最小值(30 MHz)
    - 40 dB最小值(60 MHz)
    - 33 dB最小值(100 MHz)
    - 交叉串扰(Crosstalk):符合IEEE 802.3af标准
    - 1.0 dB最小值(0.1 MHz到100 MHz)
    - 1.2 dB最小值(125 MHz)
    - 共模抑制比(Common Mode Rejection):符合IEEE 802.3af标准
    - 50 dB最小值(1 MHz到10 MHz)
    - 30 dB最小值(10 MHz到125 MHz)
    - 20 dB最小值(125 MHz到500 MHz)
    - 45 dB最小值(30 MHz)
    - 40 dB最小值(60 MHz)
    - 35 dB最小值(100 MHz)

    产品特点和优势


    - 高可靠性:具备出色的回波损耗和插入损耗特性,确保数据传输的稳定性和高效性。
    - 适用广泛:支持多种以太网标准,适合不同应用场景。
    - 环境适应性强:宽泛的工作温度范围和耐焊接热设计,保证在复杂环境中稳定运行。
    - 环保合规:采用符合RoHS标准的无铅端子材料,环保且安全。

    应用案例和使用建议


    应用案例:
    - 在交换机、路由器等网络设备中作为PoE磁性模块,实现电源和数据的同时传输。
    - 在智能楼宇系统中,用于连接摄像头和传感器,提供远程供电和数据传输。
    使用建议:
    - 请确保在安装前详细阅读技术手册中的安装指南,避免误操作导致设备损坏。
    - 考虑到回波损耗和插入损耗的要求,在选择配套设备时应注意其兼容性,以确保整体系统的稳定运行。

    兼容性和支持


    - 兼容性:本产品支持IEEE 802.3af标准,与各种以太网设备兼容。
    - 支持和服务:Coilcraft公司提供详尽的技术支持文档,包括安装指南、维护手册等。若需更多帮助,可联系当地销售代表或访问官网获取更多信息。

    常见问题与解决方案


    - 问题1:如何确定正确的包装代码?
    - 解决方案:当订购时,请指定包装代码。对于全卷盘订单,代码为“D”,对于非全卷盘订单,代码为“B”。为了简化编号系统,您只需将部分号码的最后一个字母从“B”更改为“D”。
    - 问题2:如何处理设备在高温下的发热问题?
    - 解决方案:根据手册,当电流通过中心抽头时,温度上升有限。可以通过增加散热片或选择低功耗替代品来优化设备运行条件。

    总结和推荐


    总结:
    这款PoE+ / PoE++ 以太网磁性元件凭借其卓越的回波损耗、插入损耗和交叉串扰特性,展现了强大的性能和稳定性。其宽泛的工作温度范围和环保材料使其适用于各类严苛环境。
    推荐:
    鉴于其出色的性能和可靠性,强烈推荐在各类以太网设备中使用此产品。无论是在智能楼宇还是工业自动化领域,它都能提供可靠的数据传输和电力供应。

ETH1-230LD参数

参数
额定功率 30W
输出电压 -
初级电压 -
次级电流 -
次级电压 -
初级绕组 Single
次级绕组 Single
中心抽头 -
长*宽*高 15.75mm(长度)*8.26mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ETH1-230LD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

ETH1-230LD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 电源变压器 COILCRAFT ETH1-230LD ETH1-230LD数据手册

ETH1-230LD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 237.0698
500+ ¥ 227.9517
1500+ ¥ 218.8337
3000+ ¥ 209.7156
库存: 4745
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 2370.69
直接购买
加入购物车
