首页  >  产品百科  >  XGL4020-222MEC

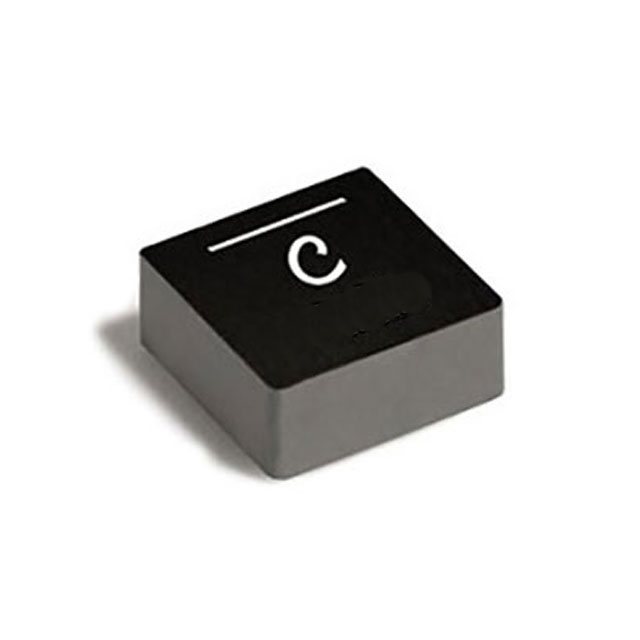

XGL4020-222MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 40MHz 6.2A 8.9A 2.2μH 21.5mΩ ±20% 1616 贴片安装 4mm*4mm*2.1mm
供应商型号: MMU-XGL4020-222MEC-71C1LA-W5XJ2D
供应商: 海外现货
标准整包数: 1489
COILCRAFT 贴片电感 XGL4020-222MEC

XGL4020-222MEC概述

    XGL4020 Shielded Power Inductors 技术手册

    产品简介


    XGL4020系列屏蔽式功率电感器是高性能、高可靠性的电子元器件,适用于多种工业、通信和消费电子应用。该系列产品提供广泛的电感值(从0.042 μH到8.2 μH),可以满足不同应用场景下的电流和电压需求。XGL4020系列具有出色的直流电阻(DCR)特性和软饱和特性,能够在宽频率范围内提供极低的直流电阻和极低的交流损耗。

    技术参数


    XGL4020系列屏蔽式功率电感器的关键技术参数如下:
    | 零件号 | 电感值 (μH) | 典型SRF (MHz) | 电流饱和度 (A) | 热电流 (A) | DCR (mΩ) |
    |
    | XGL4020-420ME | 0.042 | 700.0 | 22.8 | 33.3 | 0.85 |
    | XGL4020-111ME | 0.11 | 250.0 | 20.5 | 29.0 | 1.4 |
    | XGL4020-251ME | 0.25 | 130.0 | 18.0 | 24.0 | 2.5 |
    | XGL4020-331ME | 0.33 | 110.0 | 16.5 | 23.0 | 3.0 |
    | XGL4020-471ME | 0.47 | 95.0 | 14.3 | 19.7 | 4.2 |
    | XGL4020-601ME | 0.60 | 80.0 | 13.5 | 18.4 | 5.1 |
    | XGL4020-821ME | 0.82 | 65.0 | 11.2 | 14.0 | 7.7 |
    | XGL4020-102ME | 1.0 | 60.0 | 8.8 | 12.0 | 8.2 |
    | XGL4020-152ME | 1.5 | 45.0 | 8.0 | 11.1 | 13.0 |
    | XGL4020-222ME | 2.2 | 40.0 | 6.7 | 8.9 | 19.5 |
    | XGL4020-332ME | 3.3 | 30.0 | 4.9 | 6.6 | 30.8 |
    | XGL4020-472ME | 4.7 | 23.0 | 4.1 | 5.6 | 43.0 |
    | XGL4020-562ME | 5.6 | 22.0 | 3.9 | 5.3 | 48.7 |
    | XGL4020-682ME | 6.8 | 21.0 | 3.4 | 4.2 | 63.6 |
    | XGL4020-822ME | 8.2 | 20.0 | 3.0 | 4.1 | 71.0 |
    这些参数展示了XGL4020系列电感器的电气特性和工作环境要求。其中,最大工作温度为+125°C,能够承受高达165°C的最高部分温度。此外,该系列电感器符合RoHS标准,并且无卤素。

    产品特点和优势


    XGL4020系列屏蔽式功率电感器的独特功能和优势包括:
    - 超低直流电阻(DCR)和极低的交流损耗:能够在宽频率范围内提供高效的电力传输。
    - AEC-Q200认证:适用于汽车级应用,能够在-40°C至+125°C的温度范围内稳定工作。
    - 软饱和特性:有效避免电流过载导致的电感值下降。
    - 广泛的电感范围:涵盖0.042 μH到8.2 μH,满足不同应用需求。
    这些特性使得XGL4020系列电感器在市场上具有显著的竞争优势,特别是在需要高可靠性和高效能的应用场景中。

    应用案例和使用建议


    XGL4020系列电感器广泛应用于各种工业和通信系统中,如开关电源、滤波器、高频电路等。以下是几个典型应用场景及使用建议:
    - 开关电源:选择合适的电感值以匹配输入电压和输出负载,确保电源系统的稳定性。
    - 滤波器:根据所需滤波效果选择适当的电感值,从而减少噪声干扰。
    - 高频电路:使用高电感值的型号来保持信号完整性,降低电磁干扰(EMI)。
    使用建议:
    - 在设计电路时,要考虑到电感器的实际安装位置和周围环境的影响,以确保良好的散热效果。
    - 在高温环境下使用时,建议进行详细的温度测试和验证,确保电感器的工作温度不超过安全范围。

    兼容性和支持


    XGL4020系列电感器采用标准的RoHS合规锡银铜镀层(96.5/3.5),并且提供多种包装选项(如7英寸和13英寸卷盘)。用户可以根据具体需求选择不同的包装形式。此外,Coilcraft公司提供了全面的技术支持和维护服务,包括样品请求、购买支持、技术支持和常见问题解答等。

    常见问题与解决方案


    以下是用户在使用XGL4020系列电感器时可能会遇到的一些问题及其解决方案:
    - 问题:电感值不稳定
    - 解决方案:检查安装过程是否正确,确认焊接质量和环境条件(如温度和湿度)是否合适。

    - 问题:电磁干扰增加
    - 解决方案:使用带有接地引脚的电感器型号,并合理规划电路布局,以减少外部干扰。

    总结和推荐


    XGL4020系列屏蔽式功率电感器以其出色的电气性能和广泛应用范围,在现代电子设备设计中具有很高的价值。其独特的软饱和特性、宽广的电感范围和优异的温度适应能力使其成为市场上的佼佼者。总体而言,强烈推荐使用XGL4020系列电感器,尤其是在需要高性能和高可靠性的应用场景中。
    如有任何疑问或需要更多技术支持,请联系当地销售代表获取帮助。

XGL4020-222MEC参数

参数
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 6.2A
自谐振频率(SRF) 40MHz
容差 ±20%
直流电阻(DCR) 21.5mΩ
额定电流 8.9A
长*宽*高 4mm*4mm*2.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XGL4020-222MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XGL4020-222MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XGL4020-222MEC XGL4020-222MEC数据手册

XGL4020-222MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1489+ $ 0.5097 ¥ 4.317
库存: 1489
起订量: 1489 增量: 0
交货地:
最小起订量为:1489
合计: ¥ 6428.01
