XAL6030-182MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 34MHz 18.2A 1.8μH 10.52mΩ ±20% 贴片安装 6.76mm*6.56mm*6.56mm
供应商型号: XAL6030-182MEC
供应商: 国内现货
标准整包数: 1

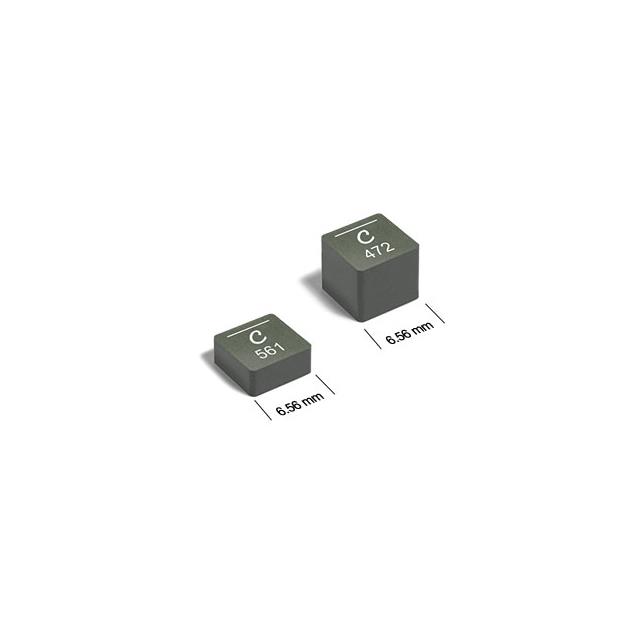

COILCRAFT 贴片电感 XAL6030-182MEC

XAL6030-182MEC概述

    XAL60xx系列屏蔽式功率电感器:技术手册解读

    产品简介


    XAL60xx系列是Coilcraft公司推出的一系列屏蔽式功率电感器,专为高电流应用设计。这些电感器具有非常低的直流电阻(DCR),有助于提高系统的效率。它们适用于多种应用领域,包括通信设备、电源管理和工业控制等领域。

    技术参数


    以下是从技术手册中提取的关键技术参数,以表格形式呈现:
    | 零件号 | 电感量(μH) | DCR(mΩ) | SRF(MHz) | Isat(A) | Irmss(A) |
    |
    | XAL6030-181ME | 0.18 | 1.59 | 141 | 39.0 | 24 |
    | XAL6030-331ME | 0.33 | 2.30 | 89 | 30.0 | 20 |
    | XAL6030-561ME | 0.56 | 3.01 | 61 | 29.0 | 17 |
    | XAL6030-102ME | 1.0 | 5.62 | 50 | 23.0 | 13 |
    | XAL6030-122ME | 1.2 | 6.82 | 43 | 22.0 | 12 |
    其他参数如下:
    - 封装选项:RoHS合规,无卤素
    - 温度范围:–40°C至+125°C
    - 最大部分温度:+165°C
    - 湿度敏感等级:1级(小于30°C / 85%相对湿度)
    - 焊接耐热性:最多三次在+260°C下回流焊接,每次之间冷却到室温

    产品特点和优势


    XAL60xx系列电感器的主要优势包括:
    - 高电流承载能力:能够处理大电流,适合各种高功率应用。
    - 低DCR:电感器的低直流电阻可以减少能量损耗,提高系统的整体效率。
    - 软饱和特性:在电流增加时保持稳定的电感值,避免电流突然下降的情况发生。
    - AEC-Q200认证:符合汽车电子标准,可应用于高可靠性要求的场合。

    应用案例和使用建议


    应用案例:
    - 通信设备:在无线基站中用于电源管理,提供稳定的电流供应。
    - 工业控制:用于工业自动化系统中的电源转换模块,确保系统的稳定运行。
    - 电源管理:在高功率电源适配器中作为储能元件,提升系统的能效。
    使用建议:
    - 在设计电路时,考虑到温度上升的影响,需进行详细的热仿真,确保在满载条件下电感器不会过热。
    - 避免将电感器安装在靠近散热不良区域的位置,以防止温度过高。

    兼容性和支持


    XAL60xx系列电感器设计时充分考虑了兼容性,可以轻松集成到现有的电路板设计中。厂商提供详细的技术支持,包括文档下载、在线FAQ及样品请求服务,以便客户在选择和使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题一:电感器在高负载下温度过高。
    - 解决办法:确保散热路径畅通,或选择更高Irms额定值的型号。
    - 问题二:电感器噪声过大。
    - 解决办法:检查周围的电磁干扰源,并采取相应的屏蔽措施。
    - 问题三:焊接后出现空焊。
    - 解决办法:重新进行焊接操作,确保每个焊点都充分熔合。

    总结和推荐


    综上所述,XAL60xx系列电感器是一款高性能、高可靠性的屏蔽式功率电感器。它的低DCR、高电流承载能力和稳定的软饱和特性使其成为高功率应用的理想选择。特别是在通信设备、电源管理和工业控制等领域,该系列电感器展现出显著的优势。因此,强烈推荐使用XAL60xx系列电感器以满足复杂应用的需求。

XAL6030-182MEC参数

参数
直流电阻(DCR) 10.52mΩ
额定电流 -
Q值 -
测试频率 1MHz
电感值 1.8μH
饱和电流(LSAT) 18.2A
自谐振频率(SRF) 34MHz
容差 ±20%
长*宽*高 6.76mm*6.56mm*6.56mm
安装方式 贴片安装
包装方式 卷带包装

XAL6030-182MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL6030-182MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL6030-182MEC XAL6030-182MEC数据手册

XAL6030-182MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 11.25
400+ ¥ 8.5
1600+ ¥ 7.25
库存: 9265
起订量: 100 增量: 400
交货地:
最小起订量为:100
合计: ¥ 1125
