XAL1510-682MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 11.5MHz 36A 26A 6.8μH 4.6mΩ ±20% 标准安装,贴片安装 16.4mm*15.4mm*10mm
供应商型号: XAL1510-682MED
供应商: 国内现货
标准整包数: 1

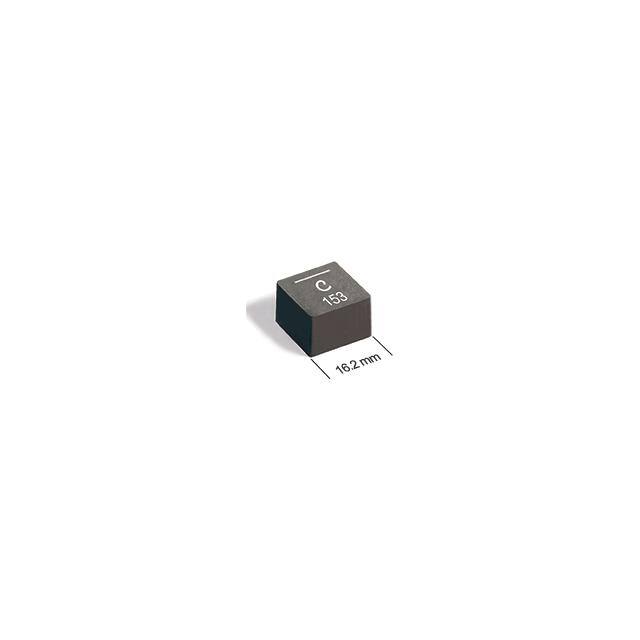

COILCRAFT 贴片电感 XAL1510-682MED

XAL1510-682MED概述

    高质量文章:Coilcraft XAL1510 屏蔽功率电感技术手册解析

    1. 产品简介


    产品名称:Coilcraft XAL1510 屏蔽功率电感
    产品类型:屏蔽功率电感,主要用于电源管理和电压调节模块(VRM/VRD)应用。
    主要功能:高电流承载能力,极低的直流电阻(DCR),适合在各种应用中进行高效的电流传输和电压转换。
    应用领域:广泛应用于通信、工业自动化、医疗设备、汽车电子等领域,特别是在需要高效电源管理的应用中表现优异。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 电感值(μH) | 4.7, 6.8, 8.2, 10, 15, 22, 33 |
    | 直流电阻(mΩ) | 3.35 - 18.7 |
    | 自谐振频率(MHz)| 10.1 - 12.7 |
    | 电流饱和(A) | 8.6 - 39.0 |
    | 温升25°C(A) | 16 - 21 |
    | 温升40°C(A) | 18 - 29 |
    工作环境:
    - 温度范围:-40°C 至 +125°C
    - 存储温度:-55°C 至 +165°C
    - 电压范围:0 - 60V
    - 重量:12.4 - 15.0g
    - 包装:13英寸卷盘,EIA-481塑料带(每卷150个)

    3. 产品特点和优势


    - 高电流承载能力:适用于高功率密度应用,能够在高负载下稳定运行。
    - 低直流电阻(DCR):有效减少能量损失,提高整体能效。
    - 软饱和特性:使得电感在大电流情况下能够平稳工作,特别适用于VRM/VRD应用。
    - 符合AEC-Q200标准:保证在严苛环境下仍能可靠工作,适用于车载电子系统。
    - 环保材料:RoHS合规,无卤素,绿色环保。

    4. 应用案例和使用建议


    应用场景:
    - VRM/VRD模块:用于CPU/GPU供电系统的稳压器。
    - 电源管理:适用于数据中心、通信基站、汽车电子等领域的电源管理电路。
    - 便携式设备:智能手机、平板电脑等移动设备的充电电路。
    使用建议:
    - 温度验证:在实际应用环境中测试温度上升情况,确保符合设计要求。
    - 引脚连接:连接高dv/dt的地方可以有效降低电磁干扰(EMI)。

    5. 兼容性和支持


    兼容性:
    - 支持RoHS和非RoHS两种终端选项。
    - 与多种PCB焊接工艺兼容,如SMT焊接。
    - 经过MIL-STD-202标准的清洗测试。
    厂商支持:
    - 客户服务热线:提供全球范围内技术支持。
    - 网站资源:可访问官方网站获取最新产品文档和技术支持。

    6. 常见问题与解决方案


    问题1:如何确定电感的工作电流?
    - 解决方案:参考技术手册中的Irms值,在实际应用中不应超过此值以防止电感性能下降。
    问题2:焊接过程中出现焊点不良怎么办?
    - 解决方案:遵循《Doc 362 Soldering Surface Mount Components》指南进行焊接,确保焊接质量。

    7. 总结和推荐


    总结:
    Coilcraft XAL1510 屏蔽功率电感凭借其高电流承载能力、低直流电阻及软饱和特性,使其在电源管理和电压调节模块中表现出色。此外,其符合AEC-Q200标准且环保,非常适合在各类严苛环境下应用。
    推荐:
    鉴于其优越的性能和可靠性,强烈推荐在高电流密度、高效电源管理系统中使用Coilcraft XAL1510。

XAL1510-682MED参数

参数
容差 ±20%
直流电阻(DCR) 4.6mΩ
额定电流 26A
Q值 -
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 36A
自谐振频率(SRF) 11.5MHz
长*宽*高 16.4mm*15.4mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XAL1510-682MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1510-682MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1510-682MED XAL1510-682MED数据手册

XAL1510-682MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 51.25
150+ ¥ 40
600+ ¥ 33.125
库存: 2543
起订量: 50 增量: 150
交货地:
最小起订量为:50
合计: ¥ 2562.5
