MSS1278-184KLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 4MHz 2.74A 1.7A 180μH 254.5mΩ ±10% 贴片安装 12.3mm*12.3mm*8.05mm
供应商型号: SXE-MSS1278-184KLD
供应商: 海外现货
标准整包数: 1

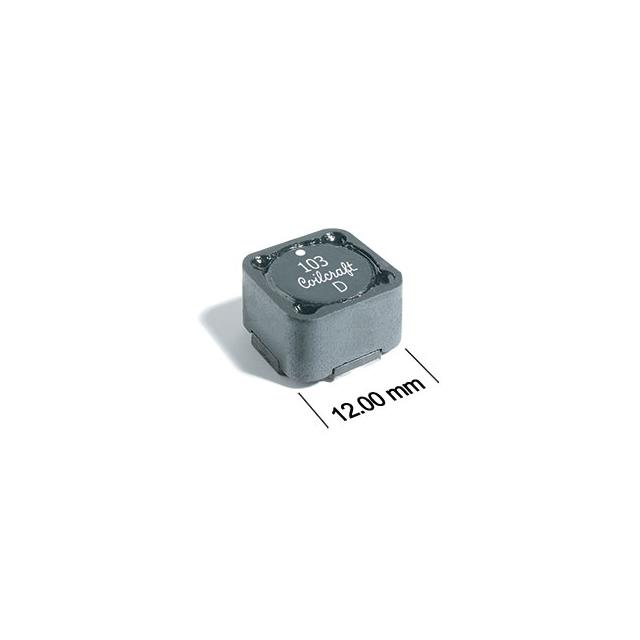

COILCRAFT 贴片电感 MSS1278-184KLD

MSS1278-184KLD概述

    SMT Power Inductors – MSS1278:产品技术手册

    1. 产品简介


    SMT Power Inductors – MSS1278是专为高性能电源转换和滤波设计的表面贴装电感器系列。这些电感器具备低直流电阻(DCR)和出色的电流处理能力,非常适合应用于开关电源、DC-DC转换器和其他需要高效能电感的场合。它们支持广泛的电流和频率范围,适用于各种工业和消费电子设备。

    2. 技术参数


    MSS1278系列电感器的技术参数如下:
    | 参数 | 规格 |

    | 电感值 (µH) | 1.4, 4.7, 5.6, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680, 820, 1000 |
    | 电感精度 | ±10%, ±20% |
    | SRF (MHz) | 8.8 - 1334 |
    | 最大直流电流 (A) | 0.48 - 10.00 |
    | 电阻 (mOhms) | 3.50 - 8.84 |
    | 工作温度 | -40°C 至 +85°C |
    | 存储温度 | -40°C 至 +125°C |
    | 封装材料 | 镍磷青铜 (RoHS) |
    | 包装 | 13" 卷带 (D代码),可拆卸数量按需求提供 |

    3. 产品特点和优势


    MSS1278系列电感器具有以下特点和优势:
    - 低DCR和高电流处理能力:这些电感器能够承受较高的直流电流,同时保持较低的直流电阻,从而减少功耗和发热。
    - 优异的温度稳定性:能够在广泛的温度范围内稳定工作,从-40°C到+85°C。
    - 紧凑设计:尺寸仅为12.3×12.3mm,高度8mm,适合空间受限的应用。
    - 符合RoHS标准:采用环保材料,符合国际环保标准。
    - 宽频响应:能够覆盖从低频到高频的广泛频率范围,适用于多种应用场合。

    4. 应用案例和使用建议


    MSS1278系列电感器广泛应用于以下场合:
    - 开关电源:用于DC-DC转换器、AC-DC适配器等。
    - 滤波电路:用于降低电源噪声,提高系统性能。
    - EMI滤波器:有效抑制电磁干扰。
    使用建议:
    - 在选择合适的电感器时,根据具体应用要求选择合适的电感值和额定电流。
    - 在设计电路时,确保电感器的电气特性和工作条件符合要求,以避免过热或损坏。
    - 定期检查电感器的工作状态,确保其性能稳定。

    5. 兼容性和支持


    - 兼容性:MSS1278系列电感器与各种常见的PCB布局和制造工艺兼容,易于集成到现有系统中。
    - 支持和服务:Coilcraft提供详尽的产品文档和技术支持,包括焊接指南、常见问题解答和软件工具。如需进一步帮助,请访问公司网站。

    6. 常见问题与解决方案


    - 问题1:电感器在高温环境下工作时发热严重?
    解决方案:检查电感器的额定电流是否满足应用需求,确保不超负荷运行;若仍有问题,考虑增加散热措施,如安装散热片或改善气流。

    - 问题2:电感器工作时出现异常噪音?
    解决方案:检查电感器的频率响应,确保在设计范围内;如频率超出范围,可能需要调整电路设计。

    7. 总结和推荐


    MSS1278系列电感器凭借其低DCR、高电流处理能力和宽工作温度范围,成为电源转换和滤波应用的理想选择。其紧凑设计和环保特性使其在各类工业和消费电子产品中具有广泛的应用前景。强烈推荐设计师和工程师在进行电源相关的设计时优先考虑MSS1278系列电感器。

MSS1278-184KLD参数

参数
电感值 180μH
饱和电流(LSAT) 2.74A
自谐振频率(SRF) 4MHz
容差 ±10%
直流电阻(DCR) 254.5mΩ
额定电流 1.7A
Q值 -
测试频率 100KHz
长*宽*高 12.3mm*12.3mm*8.05mm
安装方式 贴片安装
包装方式 卷带包装

MSS1278-184KLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

MSS1278-184KLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT MSS1278-184KLD MSS1278-184KLD数据手册

MSS1278-184KLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
