XFL3012-681MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 164MHz 2.7A 2.1A 680nH 40mΩ ±20% 1212 贴片安装 3mm*3mm*1.3mm
供应商型号: XFL3012-681MEC
供应商: 国内现货
标准整包数: 1

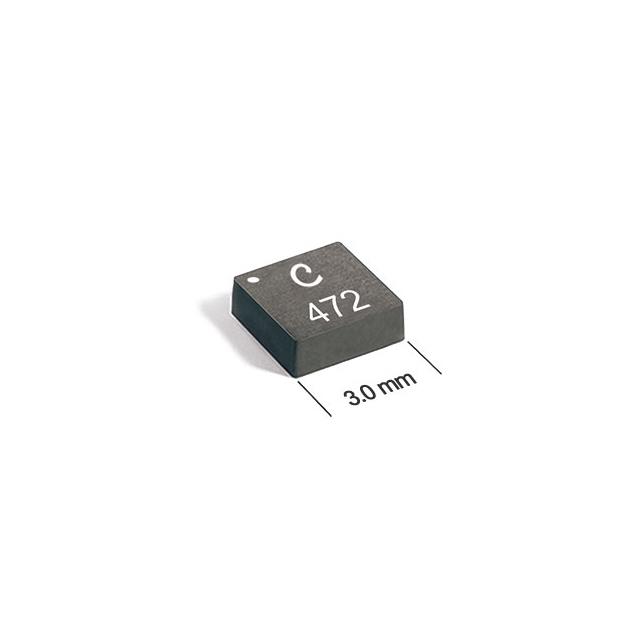

COILCRAFT 贴片电感 XFL3012-681MEC

XFL3012-681MEC概述

    高效磁屏蔽功率电感器:XFL3012
    Coilcraft公司新推出的XFL3012是一款高效的磁屏蔽功率电感器,适用于广泛的电子设备和系统中。本文将详细介绍这款电感器的产品特性、技术参数、应用案例以及使用建议。

    产品简介


    XFL3012属于磁屏蔽功率电感器系列,具有多种型号,可以满足不同电流和阻抗需求的应用。这些电感器具有高电流承载能力和优秀的电磁屏蔽效果,是电源管理电路的理想选择。它们广泛应用于通信设备、计算机、消费电子、汽车电子等领域。

    技术参数


    以下是XFL3012的主要技术规格和性能参数:
    | 参数 | 值 |

    | 电感值范围 | 0.33 µH 至 220 µH |
    | 直流电阻 (DCR) | 0.023 Ω 至 8.00 Ω |
    | 最大饱和电流 | 0.09 A 至 2.3 A |
    | 最大持续电流 | 0.17 A 至 3.5 A |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 环境标准 | RoHS合规,无卤素 |
    | 脚位材料 | 锡银铜合金(96.5/3/0.5)|

    产品特点和优势


    1. 磁屏蔽:出色的电磁屏蔽能力,有效减少磁场泄露,适用于对EMI敏感的应用。
    2. 高电流承载能力:能够处理高电流负载,保证稳定的电流输出。
    3. 低直流电阻:DCR极低,有助于降低损耗并提高效率。
    4. 宽工作温度范围:能够在极端温度环境下稳定运行,确保广泛应用的可靠性。

    应用案例和使用建议


    1. 通信设备:XFL3012可用于通信基站中的电源滤波和稳压电路。
    2. 汽车电子:适用于车载充电器、电池管理系统等需要高效能电感的应用。
    3. 计算机电源:提供稳定的电源输出,提高计算机系统的稳定性。
    使用建议:
    - 在选择电感器时,根据具体应用的电流要求选择合适的电感值。
    - 注意电感器的工作温度范围,避免超过最大额定温度。
    - 采用适当的焊接工艺,以保证电感器的可靠性和寿命。

    兼容性和支持


    - XFL3012与其他常见的电子元器件兼容,便于集成到现有的设计中。
    - Coilcraft公司提供详尽的技术支持和售后服务,包括在线技术支持和客户咨询服务。
    - 用户可以在官方网站上下载相关文档,获取更多关于产品特性和应用的信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值漂移 | 确保正确连接和焊接,检查焊接质量。 |
    | 温度过高 | 检查散热设计,增加散热片或优化散热路径。 |
    | 无法达到预期性能 | 检查电源电压和负载情况,确保符合电感器的额定规格。 |

    总结和推荐


    总体而言,XFL3012是一款性能卓越的磁屏蔽功率电感器,适用于多种电子设备和系统中。其高电流承载能力、低直流电阻和出色的电磁屏蔽效果使其在市场上具备较强的竞争力。对于需要高可靠性和高性能的电源管理应用,我们强烈推荐使用XFL3012。如需更多详细信息,请访问Coilcraft官方网站或联系当地的销售代表。

XFL3012-681MEC参数

参数
Q值 -
测试频率 1MHz
电感值 680nH
饱和电流(LSAT) 2.7A
自谐振频率(SRF) 164MHz
容差 ±20%
直流电阻(DCR) 40mΩ
额定电流 2.1A
长*宽*高 3mm*3mm*1.3mm
通用封装 1212
安装方式 贴片安装
应用等级 汽车级

XFL3012-681MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XFL3012-681MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XFL3012-681MEC XFL3012-681MEC数据手册

XFL3012-681MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 32.643
500+ ¥ 31.3875
1500+ ¥ 30.132
3000+ ¥ 28.8765
库存: 6819
起订量: 42 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 326.43
