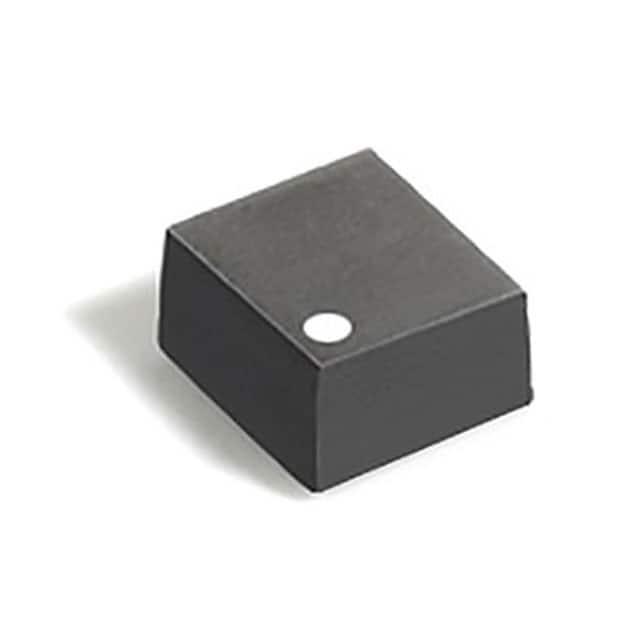

XPL2010-333MLC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 20MHz 410mA 310mA 33μH 2.85Ω ±20% 标准安装,贴片安装 2mm*1.9mm*1mm
供应商型号: 2289236
供应商: 海外现货
标准整包数: 5
COILCRAFT 贴片电感 XPL2010-333MLC

XPL2010-333MLC概述

    高性能磁屏蔽功率电感器XPL2010系列

    1. 产品简介


    XPL2010系列是磁屏蔽型功率电感器,专门设计用于满足AEC-Q200标准(工作温度范围:-40°C至+125°C)。该系列产品采用超小型封装设计,适用于高温环境下的广泛应用。其低直流电阻(DCR)、卓越的电流承载能力和软饱和特性,使其成为各种工业和消费电子产品中的理想选择。

    2. 技术参数


    以下是XPL2010系列电感器的关键技术参数:
    | 序号 | 电感值(μH) | 电阻(Ω) | 最高频率(MHz) | 饱和电流(A) | 温度上升20°C时电流(A) | 温度上升40°C时电流(A) |
    | :: | :: | :: | :: | :: | :: | :: |
    | XPL2010-101ML | 0.10 | 0.014 | 660 | 3.70 | 4.30 | 4.60 |
    | XPL2010-201ML | 0.20 | 0.024 | 408 | 2.80 | 3.45 | 3.75 |
    | XPL2010-331ML | 0.33 | 0.031 | 309 | 1.90 | 2.75 | 3.05 |
    | XPL2010-501ML | 0.50 | 0.040 | 218 | 1.80 | 2.35 | 2.64 |
    | XPL2010-681ML | 0.68 | 0.057 | 152 | 1.55 | 1.95 | 2.19 |
    | XPL2010-821ML | 0.82 | 0.068 | 132 | 1.25 | 1.65 | 1.90 |
    | XPL2010-102ML | 1.00 | 0.081 | 117 | 1.20 | 1.60 | 1.80 |
    | XPL2010-152ML | 1.50 | 0.105 | 80 | 0.950 | 1.30 | 1.50 |
    | XPL2010-222ML | 2.20 | 0.156 | 75 | 0.940 | 1.20 | 1.35 |
    | XPL2010-332ML | 3.30 | 0.207 | 55 | 0.700 | 0.925 | 1.05 |
    | XPL2010-472ML | 4.70 | 0.336 | 40 | 0.580 | 0.750 | 0.845 |
    | XPL2010-682ML | 6.80 | 0.421 | 33 | 0.450 | 0.620 | 0.725 |
    | XPL2010-822ML | 8.20 | 0.457 | 30 | 0.440 | 0.600 | 0.670 |
    | XPL2010-103ML | 10.0 | 0.555 | 28 | 0.390 | 0.525 | 0.610 |
    | XPL2010-183ML | 18.0 | 1.47 | 31 | 0.500 | 0.560 | 0.590 |
    | XPL2010-223ML | 22.0 | 1.89 | 25 | 0.410 | 0.470 | 0.510 |
    | XPL2010-333ML | 33.0 | 2.59 | 20 | 0.330 | 0.380 | 0.410 |
    | XPL2010-473ML | 47.0 | 3.96 | 17 | 0.270 | 0.300 | 0.320 |
    | XPL2010-563ML | 56.0 | 4.48 | 15 | 0.240 | 0.280 | 0.300 |
    | XPL2010-683ML | 68.0 | 6.14 | 13 | 0.210 | 0.250 | 0.280 |
    | XPL2010-823ML | 82.0 | 6.45 | 12 | 0.200 | 0.240 | 0.260 |
    | XPL2010-104ML | 100.0 | 8.48 | 11 | 0.180 | 0.214 | 0.232 |
    | XPL2010-224ML | 220.0 | 19.2 | 7.1 | 0.122 | 0.143 | 0.161 |

    3. 产品特点和优势


    - 磁屏蔽设计:有效减少电磁干扰,适合高密度电路板布局。
    - 卓越的电流承载能力:软饱和特性保证长期稳定运行。
    - 低DCR:减少能量损耗,提高效率。
    - 宽温度范围:适应-40°C至+125°C的工作温度范围,满足工业级需求。
    - RoHS和无卤素:环保材料,符合全球法规要求。

    4. 应用案例和使用建议


    XPL2010系列电感器广泛应用于车载电子系统、工业控制、通信设备及消费电子等领域。在使用过程中,建议根据具体应用环境选择合适的电感值和电流承载能力。对于大电流应用,需注意散热设计以避免过热。

    5. 兼容性和支持


    XPL2010系列电感器与其他标准表面贴装设备兼容,适用于标准机器制造流程。制造商提供详尽的技术文档和支持服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问:如何确定合适的电感值?
    - 答:根据电路设计需求和预期负载电流选择适当的电感值。可以参考制造商提供的典型曲线图进行选型。

    - 问:如何处理电感饱和问题?
    - 答:通过增加电感值或改变电路设计来缓解饱和问题。具体方法请参考制造商的指导手册。
    - 问:在高温环境下,如何确保电感器的稳定工作?
    - 答:遵循制造商推荐的温度补偿措施,并合理规划散热路径。必要时,考虑使用额外的散热片或导热胶增加热传导。

    7. 总结和推荐


    XPL2010系列磁屏蔽功率电感器凭借其出色的性能、广泛的温度适应性和环保特性,在多种应用场景中表现出色。推荐给对电源管理和热管理有严格要求的应用项目。

XPL2010-333MLC参数

参数
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 2.85Ω
额定电流 310mA
Q值 -
测试频率 1MHz
电感值 33μH
饱和电流(LSAT) 410mA
长*宽*高 2mm*1.9mm*1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XPL2010-333MLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XPL2010-333MLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XPL2010-333MLC XPL2010-333MLC数据手册

XPL2010-333MLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
