首页  >  产品百科  >  XAL7070-332MEC

XAL7070-332MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 32MHz 19.4A 15.1A 3.3μH 9.42mΩ ±20% SMD 贴片安装 8mm*7.7mm*7.7mm
供应商型号: XAL7070-332MEC
供应商: 云汉优选
标准整包数: 10

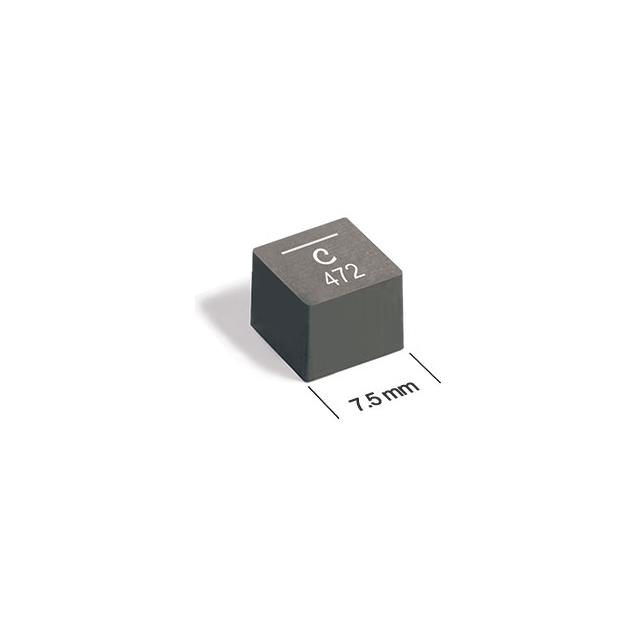

COILCRAFT 贴片电感 XAL7070-332MEC

XAL7070-332MEC概述

    高温屏蔽功率电感器——XAL7070产品技术手册

    一、产品简介


    高温屏蔽功率电感器——XAL7070是Coilcraft公司设计的一款高性能电子元器件,主要用于直流-直流转换器、电源管理和其他高可靠性应用。该产品具有低DCR(直流电阻)和高饱和电流的特点,能够确保在宽泛的工作温度范围内保持稳定性能。适用于医疗、汽车、通信和工业控制等多个领域。

    二、技术参数


    - 电感值(Inductance):0.16 μH至47 μH(±20%)
    - 直流电阻(DCR):0.75 mΩ至84.41 mΩ
    - 自谐振频率(SRF):0.83 MHz至97.07 MHz
    - 饱和电流(Isat):7.5 A至30.5 A(20°C升到70°C)
    - 额定电流(Irms):3.6 A至40.0 A(20°C升到40°C)
    - 工作电压:0 V至60 V
    - 工作温度:-40°C至+125°C
    - 存储温度:-55°C至+165°C
    - 焊接耐热性:最大三段40秒再流焊,焊点冷却至室温后重复
    - 湿敏等级(MSL):1级(<30°C / 85%相对湿度下的无限保质期)
    - 包装方式:150/7"盘式卷带,750/13"盘式卷带
    - 抗潮湿能力:测试符合MIL-STD-202方法215,并通过额外的水基清洗测试

    三、产品特点和优势


    1. 低DCR:显著降低电路中的能量损耗,提高整体效率。
    2. 高饱和电流:确保在大负载下仍能保持稳定的电感值,适用于VRM/VRD应用。
    3. 软饱和特性:避免硬饱和引起的性能骤降,适用于高可靠性应用。
    4. 高工作温度范围:-40°C至+125°C,适合极端环境下使用。
    5. AEC-Q200认证:满足汽车电子标准,确保高度可靠性和耐用性。
    6. RoHS和无卤素材料:环保设计,符合国际安全标准。

    四、应用案例和使用建议


    - 应用案例:用于高效率的直流-直流转换器,如LED驱动器、电机控制器、服务器电源模块等。
    - 使用建议:
    - 确保电感器工作在规定的温度范围内,尤其是在高温条件下要进行温度补偿。
    - 考虑电路板布局,避免热量积聚,以保证最佳性能。
    - 注意散热措施,尤其是在大电流应用中,避免因温度过高导致性能下降。


    五、兼容性和支持


    - 兼容性:该产品可与其他主流的电子元器件和设备兼容,适用于各种电路设计。
    - 技术支持:Coilcraft提供详尽的技术文档和在线资源,包括焊接指南、常见问题解答(FAQ)和客户支持服务。

    六、常见问题与解决方案


    - 问题1:温度过高的情况下如何保护电感器?
    - 解决方案:确保电路板良好的散热设计,使用适当的散热片或强制风冷,避免长时间过载运行。
    - 问题2:如何防止焊点损坏?
    - 解决方案:遵循正确的焊接工艺,确保每段再流焊的时间不超过规定值,并冷却至室温后再重复操作。
    - 问题3:电路板清洗过程中需要注意什么?
    - 解决方案:参照文档787《电路板清洗》进行处理,确保清洗过程不会对电感器造成损伤。

    七、总结和推荐


    高温屏蔽功率电感器——XAL7070是一款具有卓越性能和广泛适用性的电子元器件。它的低DCR、高饱和电流和宽温工作范围使其成为高性能电源管理和高效转换器的理想选择。鉴于其强大的性能和广泛的应用前景,我们强烈推荐该产品给需要高可靠性和高效能应用的客户。同时,建议客户仔细阅读技术手册并遵循相关指导,以确保最佳的使用效果。

XAL7070-332MEC参数

参数
饱和电流(LSAT) 19.4A
自谐振频率(SRF) 32MHz
容差 ±20%
直流电阻(DCR) 9.42mΩ
额定电流 15.1A
Q值 -
测试频率 1MHz
电感值 3.3μH
长*宽*高 8mm*7.7mm*7.7mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL7070-332MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL7070-332MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL7070-332MEC XAL7070-332MEC数据手册

XAL7070-332MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.7854
2000+ ¥ 14.839
4000+ ¥ 12.3415
库存: 9444
起订量: 10 增量: 400
交货地:
最小起订量为:1
合计: ¥ 19.78
直接购买
加入购物车
