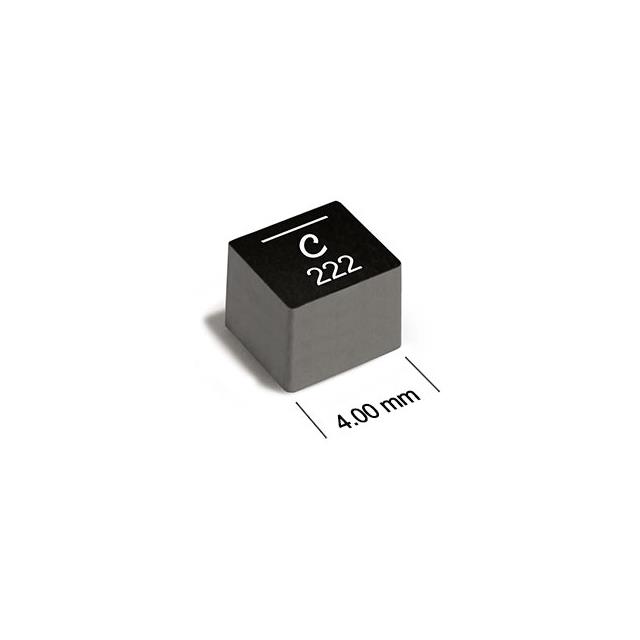

XGL4040-153MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 12MHz 2.5A 3.6A 15μH 82.2mΩ ±20% 1515 贴片安装 4.3mm(长度)*4.3mm(高度)
供应商型号: 2457-XGL4040-153MEC-ND
供应商: Digi-Key
标准整包数: 1
COILCRAFT 贴片电感 XGL4040-153MEC

XGL4040-153MEC概述

    XGL4040 系列屏蔽式功率电感器技术手册

    1. 产品简介


    XGL4040 系列屏蔽式功率电感器是 Coilcraft 公司生产的高品质电子元件,主要用于电力转换和电源管理等领域。这些电感器具有高效率、低功耗和出色的温度稳定性等特点,适用于工业控制、汽车电子和通信设备等多种应用场合。

    2. 技术参数


    以下是 XGL4040 系列电感器的主要技术规格:
    | 型号 | 电感量 (µH) | 直流电阻 (mΩ) | 自谐振频率 (MHz) | 饱和电流 (A) | 温升 20A 电流 (A) |
    |
    | XGL4040-151ME | 0.15 | 1.8 | 190 | 22.3 | 30.2 |
    | XGL4040-301ME | 0.30 | 2.6 | 120 | 17.7 | 24.6 |
    | XGL4040-471ME | 0.47 | 3.2 | 90 | 15.1 | 20.8 |
    | XGL4040-681ME | 0.68 | 4.0 | 72 | 12.8 | 18.3 |
    | XGL4040-102ME | 1.00 | 5.6 | 55 | 10.2 | 14.8 |
    | XGL4040-152ME | 1.50 | 7.9 | 47 | 8.7 | 12.5 |
    | XGL4040-222ME | 2.20 | 11.5 | 37 | 8.0 | 11.0 |
    | XGL4040-332ME | 3.30 | 16.6 | 32 | 6.8 | 8.7 |
    | XGL4040-472ME | 4.70 | 24.5 | 24 | 5.3 | 7.1 |
    | XGL4040-682ME | 6.8 | 34.7 | 20 | 4.2 | 5.6 |
    | XGL4040-822ME | 8.2 | 41.2 | 18 | 4.1 | 5.4 |
    | XGL4040-103ME | 10 | 50.5 | 17 | 3.7 | 5.0 |
    | XGL4040-153ME | 15 | 82.2 | 12 | 2.7 | 3.6 |
    | XGL4040-223ME | 22 | 114.7 | 10 | 3.3 | 3.3 |
    - 电气特性:XGL4040 系列具有超低的直流电阻(DCR)和极低的交流损耗,能够显著提升电路的整体能效。
    - 工作环境:环境温度范围为 -40°C 到 +125°C,最大允许温度为 +165°C,满足广泛的工业应用需求。
    - 封装形式:提供标准的 7 英寸和 13 英寸带盘式封装,便于自动化生产和安装。

    3. 产品特点和优势


    - 低直流电阻(DCR):显著降低功率损耗,提高系统效率。
    - 超低交流损耗:适合高频应用,降低发热,延长使用寿命。
    - AEC-Q200 认证:符合严格的汽车电子产品标准,确保长期稳定运行。
    - 宽电感量范围:从 0.15 µH 到 22 µH,满足不同应用需求。
    - 软饱和特性:良好的电流处理能力,确保在大电流条件下依然保持稳定性能。

    4. 应用案例和使用建议


    - 开关电源:用于高效能量转换,减少热量产生,提高转换效率。
    - 电机驱动:增强电机控制系统的稳定性和可靠性。
    - 车载电子设备:在严苛的汽车环境中表现出色,满足各种严格要求。
    使用建议:
    - 在设计时,需考虑 PCB 布局、走线宽度和组件间距等因素,以确保温度升高的可控性。
    - 请严格按照厂商提供的温度降额信息进行测试,确保在应用条件下的安全运行。

    5. 兼容性和支持


    XGL4040 系列电感器采用 RoHS 合规的锡银铜(SnAgCu)端子,可选择其他特殊端子。它们与常见的 PCB 和焊接工艺兼容,适合自动化生产和组装。厂商提供了详尽的技术支持和售后服务,包括技术文档下载、样品申请和客户咨询等服务。

    6. 常见问题与解决方案


    - 问题:电感器在高温环境下性能下降?
    - 解决方案:根据温度降额信息调整应用条件,确保在规定的工作温度范围内运行。
    - 问题:电感器出现异常噪声?
    - 解决方案:检查 PCB 设计和走线布局,确保电感器周围没有产生电磁干扰的元器件。

    7. 总结和推荐


    XGL4040 系列屏蔽式功率电感器凭借其出色的电气性能和广泛的应用范围,在现代电力电子设计中表现出色。其优异的低损耗特性、广泛的电感量选择和坚固耐用的设计使其成为工业、汽车和通信设备领域的理想选择。强烈推荐使用 XGL4040 系列电感器以实现高效的电源管理和可靠的电力传输。

XGL4040-153MEC参数

参数
额定电流 3.6A
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) 12MHz
容差 ±20%
直流电阻(DCR) 82.2mΩ
长*宽*高 4.3mm(长度)*4.3mm(高度)
通用封装 1515
安装方式 贴片安装
零件状态 在售

XGL4040-153MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XGL4040-153MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XGL4040-153MEC XGL4040-153MEC数据手册

XGL4040-153MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
