MSS1260-123MLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 20MHz 6.42A 3.7A 12μH 27.3mΩ ±20% 贴片安装 12.3mm*12.3mm*6.2mm
供应商型号: MSS1260-123MLD
供应商: 国内现货
标准整包数: 1

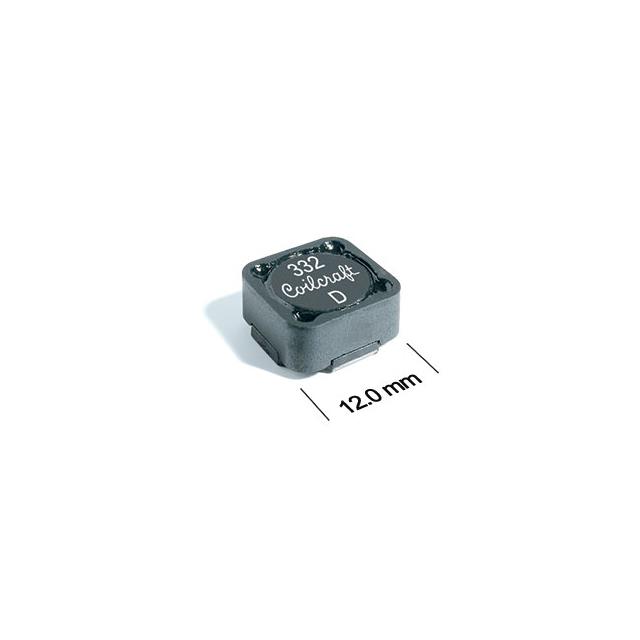

COILCRAFT 贴片电感 MSS1260-123MLD

MSS1260-123MLD概述

    # MSS1260 Shielded Power Inductors 技术手册

    产品简介


    MSS1260 系列屏蔽式功率电感器是 Coilcraft 公司推出的一款高性能电感器,适用于电源转换、滤波和稳压等应用场景。这些电感器具有低直流电阻(DCR)、高电流承载能力、良好的热稳定性以及优异的EMI屏蔽性能,特别适合于各种电子设备中的电源管理部分。
    主要功能
    - 低DCR
    - 高电流承载能力
    - 优秀的温度稳定性
    - 高EMI屏蔽性能
    应用领域
    - 电源转换
    - 滤波
    - 稳压
    - 隔离
    - 通信设备
    - 消费电子产品

    技术参数


    以下为 MSS1260 系列屏蔽式功率电感器的技术参数摘要:
    | 参数 | 值 |

    | 电感量 (µH) | 1.0 至 1000 |
    | 电感精度 | ±10% 至 ±30% |
    | 电感标称值 | 10 至 1000 |
    | 自谐振频率 (SRF) | 5.5 MHz 至 139 MHz|
    | 最大直流电流 (Irms) | 2.4 A 至 6.0 A |
    | 温度范围 | -40°C 至 +85°C |
    | 最高温度 | +125°C |

    产品特点和优势


    独特功能
    1. 低DCR: 保证高效能电能传输。
    2. 高电流承载能力: 可承受高达 6.0A 的电流。
    3. 优异的EMI屏蔽: 提供良好的电磁干扰抑制效果。
    4. 宽温度范围: 工作温度范围广泛,适应多种环境。
    5. 低功耗: 提高电源效率,降低发热。
    优势
    - 高可靠性: 经过严格的测试和认证,确保长期稳定运行。
    - 设计灵活: 多种型号可选,满足不同应用需求。
    - 简便安装: 符合行业标准封装,易于集成到现有电路中。

    应用案例和使用建议


    应用案例
    1. 电源模块: MSS1260 系列电感器在各种电源模块中广泛应用,用于滤波和稳压。
    2. 通信设备: 在路由器、交换机等通信设备中,利用其优良的EMI屏蔽性能提升系统稳定性。
    3. 消费电子产品: 如智能手机和平板电脑,MSS1260 电感器可以提高电源转换效率。
    使用建议
    - 在高频电路中使用时,注意电感器的自谐振频率(SRF),以避免性能下降。
    - 在高温环境下使用时,根据Irms电流限制进行适当降额,确保安全可靠运行。

    兼容性和支持


    MSS1260 系列电感器与大多数标准PCB兼容,便于集成到现有电路中。此外,Coilcraft 公司提供了全面的支持服务,包括技术支持、文档资源以及在线工具和软件,帮助客户快速解决问题。

    常见问题与解决方案


    问题一:电感量波动较大
    解决方案
    检查安装是否正确,确认周围是否有强磁场干扰。若问题依旧,请联系技术支持获取进一步帮助。
    问题二:工作温度过高
    解决方案
    减少电流负载,确保Irms不超过额定值。同时,考虑增加散热措施以提高散热效率。
    问题三:安装不稳定
    解决方案
    检查焊接是否牢固,必要时重新焊接。确认PCB的设计是否合理,确保电感器稳固安装。

    总结和推荐


    综上所述,MSS1260 系列屏蔽式功率电感器具备出色的性能和广泛的应用范围,尤其在需要低DCR、高电流承载能力和良好EMI屏蔽性能的应用中表现出色。我们强烈推荐在需要高效、可靠的电源管理解决方案的应用中使用该系列产品。
    如果您有任何疑问或需要更多技术支持,请访问 Coilcraft 官方网站或联系您的销售代表。

MSS1260-123MLD参数

参数
饱和电流(LSAT) 6.42A
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 27.3mΩ
额定电流 3.7A
Q值 -
测试频率 100KHz
电感值 12μH
长*宽*高 12.3mm*12.3mm*6.2mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

MSS1260-123MLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

MSS1260-123MLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT MSS1260-123MLD MSS1260-123MLD数据手册

MSS1260-123MLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 40.8038
500+ ¥ 39.2344
1500+ ¥ 37.665
3000+ ¥ 36.0956
库存: 792
起订量: 33 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 408.03
