LPS6235-224MRC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 5.6MHz 310mA 640mA 220μH 820mΩ ±20% 2424 6.2mm*6.2mm*3.5mm
供应商型号: SXE-LPS6235-224MRC
供应商: 海外现货
标准整包数: 1

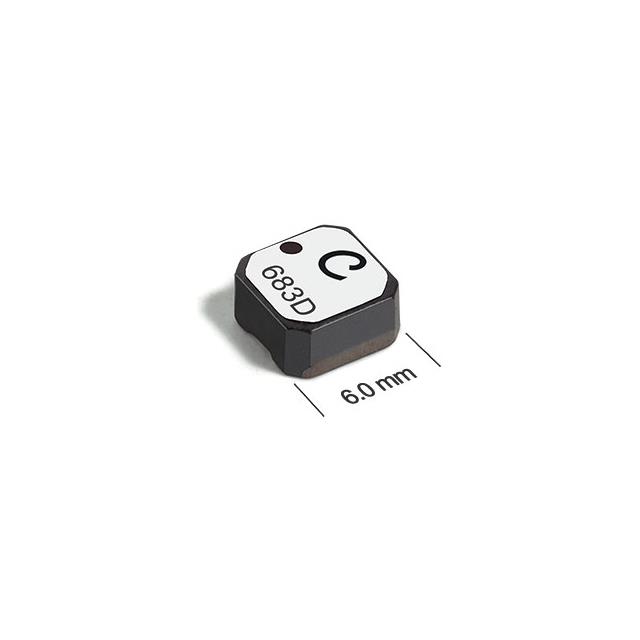

COILCRAFT 贴片电感 LPS6235-224MRC

LPS6235-224MRC概述

    Coilcraft LPS6235 系列屏蔽式功率电感产品技术手册

    产品简介


    LPS6235 系列屏蔽式功率电感是 Coilcraft 公司推出的一款高性能电感产品,适用于各种电力电子应用。该系列电感具有低直流电阻(DCR)、高电流承载能力和紧凑的屏蔽构造设计。其广泛应用于背光、电源管理、汽车电子等领域,是工程师们在设计高效能电路时的理想选择。

    技术参数


    LPS6235 系列屏蔽式功率电感的具体技术参数如下表所示:
    | 零件编号 | 电感值 (µH) | 最大 DCR (Ω) | 自谐振频率 (MHz) | 最大额定电流 (A) | 额定温度范围 (℃) |
    |
    | LPS6235-682MR | 6.8 | 0.075 | 55 | 2.6 | 25 |
    | LPS6235-822MR | 8.2 | 0.095 | 48 | 2.5 | 25 |
    | LPS6235-103MR | 10.0 | 0.100 | 37 | 2.3 | 25 |
    | ... | ... | ... | ... | ... | ... |
    | LPS6235-10000.0MRC | 10000.0 | 29.5 | 0.61 | 0.050 | 25 |
    电感的电感值、直流电阻、自谐振频率、额定最大电流和工作温度范围等参数详见上述表格。同时,LPS6235 系列电感符合 AEC-Q200 和 RoHS 标准,保证环保和可靠性。

    产品特点和优势


    LPS6235 系列屏蔽式功率电感的独特功能和优势如下:
    - 低直流电阻:电感具有低 DCR,可以有效减少功耗和温升。
    - 高电流承载能力:可以承受高电流,适用于需要大电流的应用场合。
    - 屏蔽结构:屏蔽设计可以降低电磁干扰(EMI),提高系统的稳定性和可靠性。
    - RoHS 和无卤素:符合环保标准,适用于各种安全和绿色认证要求的电子设备。

    应用案例和使用建议


    LPS6235 系列屏蔽式功率电感适用于多种应用场景,例如:
    - 背光应用:为 LED 背光源提供稳定的电流,增强显示器亮度。
    - 电源管理:用于开关电源的储能滤波环节,提升电源转换效率。
    - 汽车电子:适用于车载电子系统中的电源管理和信号处理模块。
    使用建议:
    - 在高电流环境下使用时,应注意散热问题,避免过热导致损坏。
    - 配合 PCB 设计,合理规划电感的放置位置和连接方式,以减小寄生电容和电感效应。

    兼容性和支持


    LPS6235 系列电感与常见的 PCB 装配工艺和焊接工艺兼容,满足大多数电子产品制造商的需求。Coilcraft 提供完善的售后和技术支持,用户可以通过官方网站或直接联系销售代表获取帮助。

    常见问题与解决方案


    针对用户可能遇到的问题,如电感值变化、温升过高、安装问题等,手册中提供了详细的解答和指导。以下是几个常见问题及解决方案:
    - 问题:电感值不准确
    - 解决方法:确认电感的工作频率和电流是否超出规定的范围;如果还是不准确,建议重新测试或更换零件。
    - 问题:温升过高
    - 解决方法:检查散热措施是否足够;考虑增加外部散热装置,或优化电路设计以减少功耗。
    - 问题:安装错误
    - 解决方法:参照产品手册的安装指南进行正确安装;确保焊点质量良好,避免虚焊。

    总结和推荐


    总体来说,LPS6235 系列屏蔽式功率电感凭借其出色的性能和广泛的应用范围,在市场上具备较强的竞争力。其优异的电气特性和高可靠性使其成为许多高性能电子设备不可或缺的组件。对于需要高性能电感的产品设计者而言,这款产品无疑是一个值得信赖的选择。
    如果您正在寻找一款兼具性能和可靠性的电感产品,LPS6235 系列将是您的理想之选。

LPS6235-224MRC参数

参数
饱和电流(LSAT) 310mA
自谐振频率(SRF) 5.6MHz
容差 ±20%
直流电阻(DCR) 820mΩ
额定电流 640mA
Q值 -
测试频率 100KHz
电感值 220μH
长*宽*高 6.2mm*6.2mm*3.5mm
通用封装 2424
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LPS6235-224MRC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

LPS6235-224MRC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT LPS6235-224MRC LPS6235-224MRC数据手册

LPS6235-224MRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.0028
10+ ¥ 11.5227
50+ ¥ 11.3307
100+ ¥ 11.1386
200+ ¥ 10.7545
350+ ¥ 9.6022
库存: 136
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12
