DO3316P-682MLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 38MHz 4.6A 4.4A 6.8μH 27mΩ ±20% 标准安装,贴片安装 12.95mm*9.4mm*5.21mm
供应商型号: 2287245
供应商: element14
标准整包数: 1

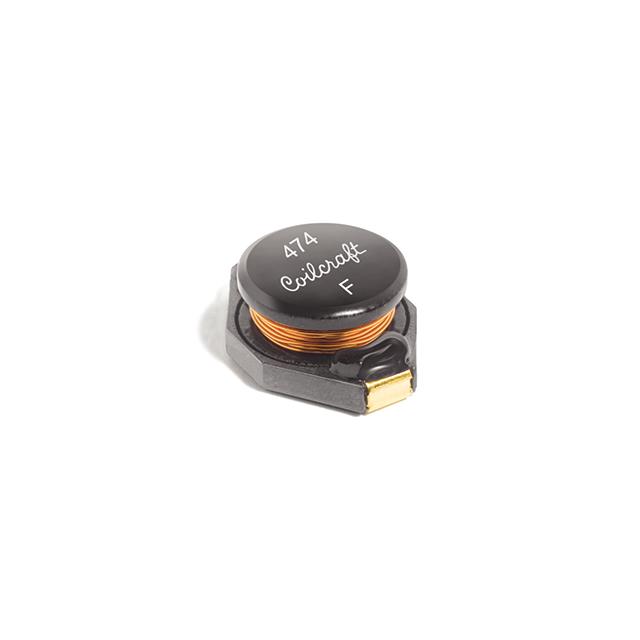

COILCRAFT 贴片电感 DO3316P-682MLD

DO3316P-682MLD概述

    SMT Power Inductors – DO3316P 系列

    产品简介


    SMT Power Inductors – DO3316P 系列是一款表面贴装电感器,广泛应用于各种电源管理和信号处理电路中。这些电感器设计用于存储高能量,同时具有非常低的电阻,适用于EL驱动器应用等多种场合。本系列电感器不仅具备高能效,还提供了广泛的电感值选择,从1 µH到1000 µH不等,能够满足不同应用场景的需求。

    技术参数


    以下是 DO3316P 系列各型号的主要技术参数:
    | 零件号 | 电感值 (µH) | 容差 (%) | 直流电阻 (Ω) | 自谐振频率 (MHz) | ISAT (A) | IRMS (A) |
    ||
    | DO3316P-102ML | 1.0 | 20 | 0.009 | 100 | 9.0 | 6.8 |
    | DO3316P-152ML | 1.5 | 20 | 0.010 | 90 | 8.0 | 6.4 |
    | DO3316P-222L | 2.2 | 20,10 | 0.012 | 80 | 7.0 | 6.1 |
    | DO3316P-332L | 3.3 | 20,10 | 0.015 | 65 | 6.4 | 5.4 |
    | DO3316P-472L | 4.7 | 20,10 | 0.018 | 45 | 5.4 | 4.8 |
    | DO3316P-682L | 6.8 | 20,10 | 0.027 | 38 | 4.6 | 4.4 |
    | DO3316P-103L | 10 | 20,10 | 0.038 | 30 | 3.8 | 3.9 |
    | DO3316P-153L | 15 | 20,10 | 0.046 | 27 | 3.0 | 3.1 |
    | DO3316P-223L | 22 | 20,10 | 0.085 | 19 | 2.3 | 2.7 |
    | DO3316P-333L | 33 | 20,10 | 0.10 | 15 | 2.0 | 2.1 |
    | DO3316P-473L | 47 | 20,10 | 0.14 | 12 | 1.6 | 1.8 |
    | DO3316P-683L | 68 | 20,10 | 0.20 | 10 | 1.4 | 1.5 |
    | DO3316P-104L | 100 | 20,10 | 0.28 | 9 | 1.2 | 1.3 |
    | DO3316P-154L | 150 | 20,10 | 0.40 | 6 | 1.0 | 1.0 |
    | DO3316P-224L | 220 | 20,10 | 0.61 | 5 | 0.80 | 0.80 |
    | DO3316P-334L | 330 | 20,10 | 1.02 | 4.5 | 0.60 | 0.60 |
    | DO3316P-474L | 470 | 20,10 | 1.27 | 3.5 | 0.50 | 0.50 |
    | DO3316P-684L | 680 | 20,10 | 2.02 | 2.5 | 0.40 | 0.40 |
    | DO3316P-105L1000 | 1000 | 20,10 | 3.00 | 2.0 | 0.30 | 0.30 |
    | DO3316P-155L1500 | 1500 | 20,10 | 4.49 | 1.7 | 0.29 | 0.27 |
    | DO3316P-335L3300 | 3300 | 20,10 | 8.97 | 1.1 | 0.19 | 0.17 |
    注:当订购时,请指定容差、端接和包装代码(如适用)。容差分两种:M = 20%,K = 10%。端接为RoHS合规的金镍磷青铜镀层。特殊订单可以选择RoHS锡银铜或非RoHS锡铅镀层。包装代码:D表示13英寸机器可读卷盘。如需少于整卷数量的散装,请联系销售代表。

    产品特点和优势


    - 高能效存储:具有高能效存储能力和非常低的电阻,适合高效率应用。
    - 宽范围电感值:提供从1 µH到1000 µH的广泛电感值选择,适合多种应用需求。
    - 适用于EL驱动器:高电感值特别适合EL驱动器应用。
    - RoHS合规:所有型号均为RoHS合规,符合环保标准。

    应用案例和使用建议


    - 应用案例:这些电感器常用于直流-直流转换器、电源管理、信号滤波等场合。
    - 使用建议:在使用过程中,注意环境温度对电流和电感值的影响。当温度升高时,电流能力会降低,建议在设计电路时考虑温度补偿。

    兼容性和支持


    - 兼容性:这些电感器与主流的SMT工艺完全兼容。
    - 支持信息:Coilcraft 提供了详尽的技术支持和售后保障,用户可通过官方网站获取最新的产品信息和技术文档。

    常见问题与解决方案


    1. 问题:如何选择合适的电感值?
    - 解决方案:根据具体应用场景和需求选择适当的电感值。通常,较高电感值适用于需要更大电流的应用,较低电感值适用于高频信号处理。
    2. 问题:如何确保焊接质量?
    - 解决方案:请参照《焊接表面贴装组件》(Doc 362) 进行焊接操作,以确保焊接质量和可靠性。
    3. 问题:如何处理温度变化的影响?
    - 解决方案:在设计电路时,充分考虑温度对电感值和电流能力的影响。可以采用温度补偿电路来确保稳定运行。

    总结和推荐


    SMT Power Inductors – DO3316P 系列电感器在高能效存储、宽范围电感值选择和RoHS合规方面表现出色。其广泛的应用范围和优秀的性价比使其成为许多应用的理想选择。建议在选择电感器时,根据具体应用需求选择合适的型号。如果需要更详细的指导,请参考技术手册和官方支持资源。

    Coilcraft Inc. © 2021
    注意事项:该产品不得在医疗或高风险应用中使用,除非事先获得Coilcraft批准。规格可能随时更改,请访问官方网站获取最新信息。

DO3316P-682MLD参数

参数
饱和电流(LSAT) 4.6A
自谐振频率(SRF) 38MHz
容差 ±20%
直流电阻(DCR) 27mΩ
额定电流 4.4A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 12.95mm*9.4mm*5.21mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

DO3316P-682MLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

DO3316P-682MLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT DO3316P-682MLD DO3316P-682MLD数据手册

DO3316P-682MLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2192 ¥ 18.575
10+ $ 1.8282 ¥ 15.3021
50+ $ 1.5603 ¥ 13.0593
100+ $ 1.4923 ¥ 12.4906
200+ $ 1.3833 ¥ 11.5785
500+ $ 1.1551 ¥ 9.6684
1000+ $ 1.0295 ¥ 8.6168
2000+ $ 0.9962 ¥ 8.3378
库存: 349
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.57
