XAL1580-102MED

产品分类: 贴片电感
厂牌: COILCRAFT

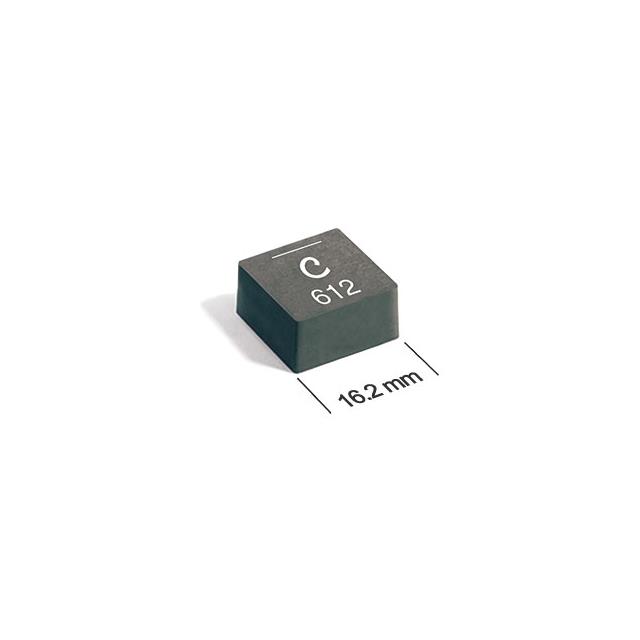

产品描述: 1MHz 30MHz 73.5A 40.6A 1μH 1.12mΩ ±20% 标准安装,贴片安装 16.2mm*15.2mm*8.2mm
供应商型号: XAL1580-102MED
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 XAL1580-102MED

XAL1580-102MED概述

    高品质电源电感器:XAL1580系列

    1. 产品简介


    XAL1580系列是Coilcraft公司生产的一系列屏蔽式电源电感器。它们适用于高电流应用,提供极低的直流电阻(DCR),且具备出色的热稳定性和抗电磁干扰(EMI)性能。这些电感器特别适合于电压调节模块(VRM)和电压调节器(VRD)的设计中,能够有效地支持现代电子系统中的功率管理需求。

    2. 技术参数


    | 规格型号 | 电感值(μH) | 最大电感值(μH) | 自谐振频率(MHz) | 电流饱和度(Isat) (A) | 热饱和电流(Irms) (A) |
    |
    | XAL1580-401ME | 0.40 | 0.50 | 0.70 | 53.0 | 47.0 |
    | XAL1580-741ME | 0.74 | 0.72 | 0.86 | 35.1 | 43.2 |
    | XAL1580-102ME | 1.0 | 0.93 | 1.12 | 30.0 | 40.6 |
    | XAL1580-132ME | 1.3 | 1.15 | 1.38 | 26.2 | 34.6 |
    | XAL1580-182ME | 1.8 | 1.61 | 1.93 | 21.3 | 33.2 |
    | XAL1580-202ME | 2.0 | 1.91 | 2.29 | 20.1 | 29.5 |
    | XAL1580-302ME | 3.0 | 2.62 | 3.10 | 16.0 | 25.6 |
    | XAL1580-452ME | 4.5 | 3.82 | 4.58 | 12.5 | 20.4 |
    | XAL1580-532ME | 5.3 | 4.35 | 5.22 | 11.8 | 19.5 |
    | XAL1580-612ME | 6.1 | 5.66 | 6.79 | 11.7 | 16.9 |
    核心材料:复合材料
    电气规格:25°C时
    封装方式:塑料带装(300/13英寸卷盘,32毫米宽,0.3毫米厚,24毫米口袋间距,8.5毫米口袋深度)
    重量:10.6克
    操作电压范围:0至60伏特
    工作温度范围:-40°C至+125°C(+40°C温升时的Irms电流)
    最大组件温度:+165°C(环境温度+温升)
    存储温度:组件:-55°C至+165°C;塑料带包装:-55°C至+80°C
    焊接耐热性:最大三次40秒回流焊,每次回流焊后冷却到室温

    3. 产品特点和优势


    XAL1580系列的主要特点是高电流处理能力和极低的直流电阻。具体而言:
    - 高电流处理能力:最高可达111安培,适合大功率应用。
    - 低直流电阻:最低为0.50毫欧姆,能显著降低功率损耗。
    - AEC-Q200认证:符合汽车电子可靠性标准,可在-40°C至+125°C范围内工作。
    - 软饱和特性:特别适合VRM/VRD应用,可提供更稳定的电流输出。
    - 环保材料:RoHS认证,无卤素材料,确保在各种环境中安全使用。

    4. 应用案例和使用建议


    XAL1580系列广泛应用于高性能电子设备,如数据中心服务器、通信基站、汽车电子系统等。例如,在服务器电源设计中,可以利用其低直流电阻特性来减少发热,提高系统效率。为了更好地发挥其性能,建议在选择电感器时考虑具体的应用环境和要求,确保最佳的散热条件。

    5. 兼容性和支持


    XAL180系列的外壳尺寸为标准封装,可方便地集成到现有设计中。若需非RoHS合规的电镀层(锡铅合金),可以通过特殊订单实现。此外,Coilcraft公司提供了详细的文档和在线工具,包括温度降额信息、在线计算器等,帮助客户进行精确选型和使用。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方法:
    - 问题:如何选择合适的电感器?
    解决方案:根据具体的应用需求(如电流等级、环境温度等),参考上述技术参数表进行选择。
    - 问题:焊接时出现空洞现象?
    解决方案:遵循《Doc 362“表面贴装组件焊接”》中的指导进行操作,避免焊接过热或焊接时间不足。
    - 问题:在高温环境下运行时温升过高?
    解决方案:根据环境温度及所需温升范围,查看技术手册中的温度降额曲线图,合理选择合适型号以确保工作稳定性。

    7. 总结和推荐


    XAL1580系列凭借其高电流处理能力、低直流电阻、软饱和特性等优势,在众多应用中展现出卓越性能。尤其在高功率电子系统中表现突出。综上所述,强烈推荐使用XAL1580系列电感器,以提升整体系统性能并简化设计流程。如果您有任何疑问或需要进一步的技术支持,可联系Coilcraft公司的客户服务团队。

XAL1580-102MED参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 73.5A
自谐振频率(SRF) 30MHz
容差 ±20%
直流电阻(DCR) 1.12mΩ
额定电流 40.6A
长*宽*高 16.2mm*15.2mm*8.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XAL1580-102MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1580-102MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1580-102MED XAL1580-102MED数据手册

XAL1580-102MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.8829
2000+ ¥ 42.6622
4000+ ¥ 35.4817
库存: 2100
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.88
直接购买
加入购物车
