0603DC-51NXJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 200MHz 1.95GHz 1.17A 77@900MHz 51nH 216mΩ ±5% 0603 贴片安装 1.7mm*990μm*890μm
供应商型号: 3639726
供应商: element14
标准整包数: 5

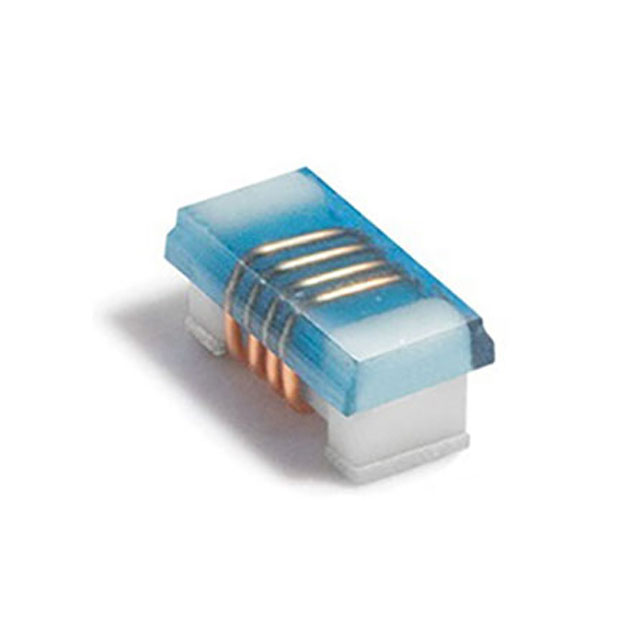

COILCRAFT 贴片电感 0603DC-51NXJRW

0603DC-51NXJRW概述

    高频陶瓷绕线电感:0603DC系列技术手册解读

    1. 产品简介


    产品类型:0603DC系列高频陶瓷绕线电感是专为高频率应用设计的表面贴装(SMD)元件。这些电感器具有高自谐振频率(SRF)和稳定的性能,适用于射频(RF)电路和其他需要高精度和高稳定性的应用场合。
    主要功能:
    - 高自谐振频率(SRF):高达11.4 GHz。
    - 宽广的电感范围:从2.7 nH到470 nH,共45种不同的电感值。
    - 高温度稳定性:符合AEC-Q200标准,能够在-40°C至+125°C的极端环境中稳定运行。
    应用领域:
    - 通信设备:手机、无线路由器、基站等。
    - 工业控制:自动化控制系统、电机驱动系统等。
    - 医疗设备:医疗器械中的滤波器和天线匹配电路。
    - 消费电子:电视、游戏机、音响设备等。

    2. 技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 0603 (1608) |
    | 电感值范围 | 2.7 nH ~ 470 nH |
    | 耐温范围 | -40°C ~ +125°C |
    | 最大工作温度 | +140°C (Ambient + Temp Rise) |
    | 储存温度 | -40°C ~ +140°C (Component), -40°C ~ +80°C (Tape and Reel) |
    | 最高焊接温度 | 三次40秒重流焊(+260°C),每次冷却至室温 |
    | 引脚电阻 | 0.026Ω ~ 5.40Ω (视具体型号而定) |
    | 电流等级 | 额定电流根据温度不同,范围从几百毫安到几安培不等 |

    3. 产品特点和优势


    特点:
    - 高自谐振频率:高达11.4 GHz,确保在高频应用中的高效性能。
    - 宽电感值范围:提供45种不同电感值,满足多种应用需求。
    - 卓越的温度稳定性:符合AEC-Q200标准,适用于汽车电子和其他对温度要求严格的场合。
    - RoHS兼容性:无卤素,符合环保要求。
    - 机械强度高:采用镍镀银玻璃料端子,提高机械耐久性。
    优势:
    - 高可靠性:在极端环境条件下仍能保持优异性能,适用于严苛的应用环境。
    - 高集成度:适合小型化和高密度布板的需求,减少电路体积和重量。
    - 良好的互换性:广泛适用各种射频和通信设备,易于替换和升级。

    4. 应用案例和使用建议


    应用场景:
    - 射频前端模块:用于手机和无线路由器中的射频前端模块,提高信号质量和传输效率。
    - 电源转换电路:在电源转换器中作为滤波电感,提高转换效率和稳定性。
    - 天线匹配网络:用于通信设备中的天线匹配网络,优化信号传输和接收性能。
    使用建议:
    - 合理选择电感值:根据具体应用需求选择合适的电感值,以达到最佳效果。
    - 注意焊接温度:严格遵守焊接工艺规范,避免过高的焊接温度导致元件损坏。
    - 合理布局:确保电路板上元件布局合理,避免互相干扰,提高整体电路性能。

    5. 兼容性和支持


    兼容性:
    - 与标准SMD兼容:符合EIA-481标准,可直接用于自动贴片机的生产流程。
    - 与其他元件配合良好:与其他高频元件(如电容和电阻)搭配使用时,能够保证系统的整体性能。
    支持和维护:
    - 技术支持:Coilcraft公司提供全面的技术支持服务,包括样品测试、设计咨询和售后服务。
    - 在线文档:访问官方网站获取最新的产品文档和技术资料。
    - 库存查询:可通过官方网站查询产品库存情况,方便采购管理。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中元件损坏 | 严格控制焊接温度和时间,避免过热。 |
    | 电感值测量不准确 | 确保使用标准的测试设备进行测量。 |
    | 高温环境下性能下降 | 检查工作环境温度是否超出额定范围。 |
    | 安装后元件无法正常工作 | 检查电路连接是否正确,排除短路和断路。 |

    7. 总结和推荐


    总结:
    0603DC系列高频陶瓷绕线电感凭借其高自谐振频率、宽广的电感值范围、卓越的温度稳定性和广泛的兼容性,成为一款优秀的射频元件。它在通信设备、工业控制、医疗设备和消费电子等多个领域有着广泛的应用前景。
    推荐:
    我们强烈推荐0603DC系列高频陶瓷绕线电感,特别是对于需要高性能、高可靠性和稳定性的高频电路设计来说,它是一个不可或缺的选择。无论是开发新项目还是升级现有产品,这款电感器都是理想之选。

0603DC-51NXJRW参数

参数
电感值 51nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.95GHz
容差 ±5%
直流电阻(DCR) 216mΩ
额定电流 1.17A
Q值 77@900MHz
测试频率 200MHz
长*宽*高 1.7mm*990μm*890μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

0603DC-51NXJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603DC-51NXJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603DC-51NXJRW 0603DC-51NXJRW数据手册

0603DC-51NXJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.67
500+ ¥ 3.67
2000+ ¥ 3.11
库存: 1800
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 23.35
