0603LS-682XJRC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 7.9MHz 31MHz 200mA 15 6.8μH 3.1Ω ±5% 0603 贴片安装 1.8mm*1.27mm*1.11mm
供应商型号: 0603LS-682XJRC
供应商: 国内现货
标准整包数: 1

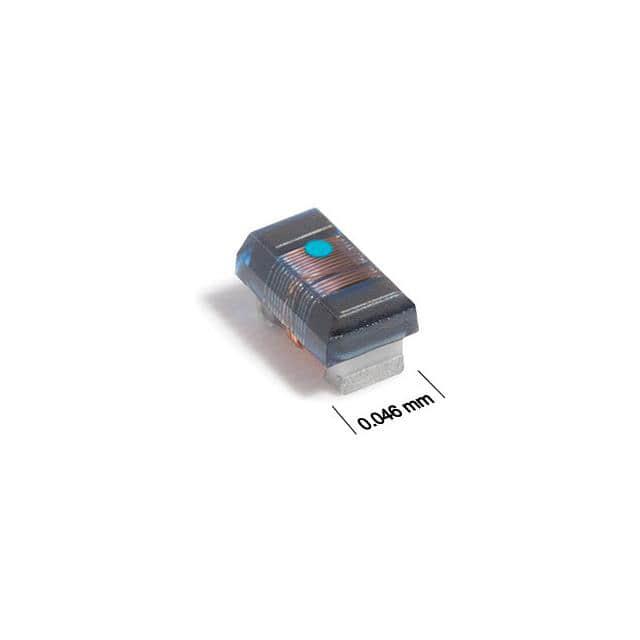

COILCRAFT 贴片电感 0603LS-682XJRC

0603LS-682XJRC概述

    Coilcraft 0603LS Chip Inductors 技术手册

    产品简介


    Coilcraft 0603LS 系列电感器是一种适用于高频应用的微型片式电感器。这类电感器具有高电流处理能力和高感值特性,广泛应用于通信设备、消费电子、计算机外围设备等领域。它们主要用于滤波、去耦合、电磁干扰抑制及电源管理等场合,提供出色的电气性能和可靠性。

    技术参数


    - 感值范围:47 nH 至 22 μH
    - 容差:±5% 和 ±2%
    - 最大频率响应:25 MHz 和 7.9 MHz
    - 直流电阻(DCR):范围从 0.075 Ω 到 7.6 Ω
    - 饱和电流(Irms):范围从 0.13 A 到 8.81 A
    - 封装尺寸:0603 尺寸(1608 标准)
    - 封装材料:RoHS 符合,无卤素
    - 重量:4.8 mg 至 6.2 mg
    - 环境温度范围:工作温度范围 -40°C 至 +85°C
    - 最大温升:最高 +100°C
    - 湿度敏感度等级(MSL):1 级
    - 引脚包裹:约 0.20 mm,每端

    产品特点和优势


    1. 更高的感值:相比其他 0603 尺寸电感器,0603LS 系列拥有更高的感值,使得其在滤波和去耦合电路中的表现更加出色。
    2. 高性能材料:采用陶瓷/铁氧体芯材,确保在高电流下的稳定性和耐用性。
    3. 高耐热性:能够承受高达 +100°C 的工作温度,适用于严苛的工作环境。
    4. 环保材料:符合 RoHS 标准,且为无卤素设计,更环保且易于回收。

    应用案例和使用建议


    0603LS 系列电感器常用于无线通信设备、电源管理系统、计算机板卡等场景。例如,在智能手机的电源管理模块中,它们可用于降低电磁干扰并改善电池续航时间。使用时需要注意避免过高的电流导致的温度上升,建议结合具体应用中的环境条件进行选择。
    使用建议:
    - 在设计 PCB 时,应考虑到电感器的安装位置,以避免热源直接作用。
    - 对于要求更高感值的应用,可以考虑选用系列中的高感值型号。
    - 考虑到电感器的温度特性,建议在工作环境中加入适当的散热措施。

    兼容性和支持


    该产品可与大多数标准的 SMT 设备兼容,适用于自动化生产流程。Coilcraft 提供了详细的技术文档和支持服务,如 Doc787PCBWashing.pdf 文件,指导用户正确清洗 PCB 板。此外,官方技术支持热线(+86-21-6218 8074)和官网(www.coilcraft.com)上的 FAQ 页面,能帮助用户解决常见的技术和应用问题。

    常见问题与解决方案


    1. 问题:焊接后出现虚焊现象。
    解决方案:检查焊接工艺是否符合标准,确保焊接温度和时间控制在合理范围内。
    2. 问题:电感值偏差较大。
    解决方案:确认电感器的实际安装位置与电路板设计图一致,同时检查测试设备是否校准准确。
    3. 问题:长时间使用后,电感器温升过高。
    解决方案:建议增加散热措施,例如使用更大的 PCB 散热区或外加散热器。

    总结和推荐


    总体而言,Coilcraft 0603LS 系列电感器是一款集高性能与可靠性于一体的优秀产品,尤其适合对空间紧凑和电气性能有严格要求的应用场景。其高感值、良好的温度稳定性及多样的封装选项使其成为众多电子产品开发的理想选择。强烈推荐给寻求高品质电感解决方案的设计工程师和技术采购人员。
    版权所有 © 2021 Coilcraft Inc.

0603LS-682XJRC参数

参数
自谐振频率(SRF) 31MHz
容差 ±5%
直流电阻(DCR) 3.1Ω
额定电流 200mA
Q值 15
测试频率 7.9MHz
电感值 6.8μH
饱和电流(LSAT) -
长*宽*高 1.8mm*1.27mm*1.11mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

0603LS-682XJRC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603LS-682XJRC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603LS-682XJRC 0603LS-682XJRC数据手册

0603LS-682XJRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
