XAL4020-601MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 106MHz 10.4A 11.7A 600nH 10.45mΩ ±20% 1616 贴片安装 4mm*4mm*2.1mm
供应商型号: 2289050
供应商: element14
标准整包数: 1

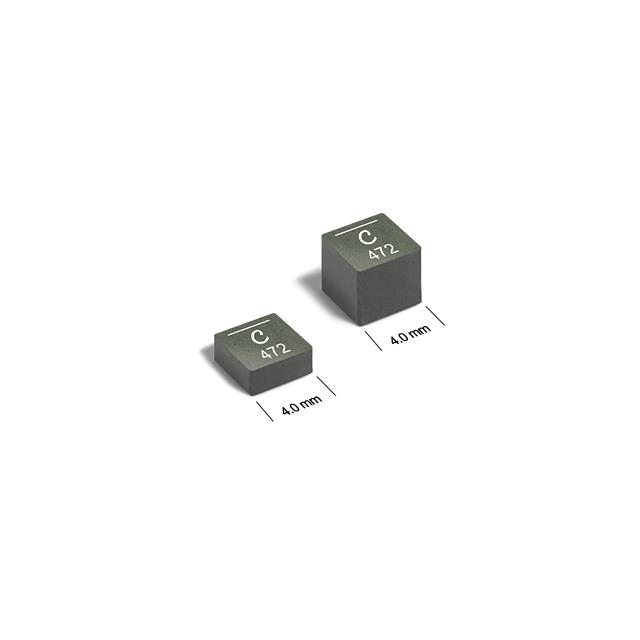

COILCRAFT 贴片电感 XAL4020-601MEC

XAL4020-601MEC概述

    XAL40xx Shielded Power Inductors:技术手册概述

    产品简介


    XAL40xx系列屏蔽功率电感是专门设计用于满足高性能应用需求的产品。这些电感适用于各种需要高电流密度的应用场景,包括电压调节模块(VRM)和电压调节器(VRD)。凭借其卓越的电气特性和可靠性,它们在工业、通信和消费电子产品中都得到了广泛应用。

    技术参数


    | 参数 | 描述 |
    | :: | :: |
    | 电感量(μH) | 0.22 ~ 15 |
    | 直流电阻(mΩ) | 5.81 ~ 109 |
    | 自谐振频率(MHz) | 6.4 ~ 120 |
    | 饱和电流(A) | 3.6 ~ 5.6 |
    | 允许温升电流(A) | 2.2 ~ 3.0 |
    注:温度上升取决于多种因素,包括PCB布局、迹线尺寸和组件位置。因此,在实际应用中需进行验证。

    产品特点和优势


    1. 高电流和超低DCR:XAL40xx系列电感能够承受较高的电流,并且具有非常低的直流电阻(DCR),从而显著降低了能量损耗。
    2. 符合AEC-Q200标准:此产品已通过AEC-Q200认证,适合用于汽车电子等对可靠性要求极高的场合。
    3. 软饱和特性:这些电感具有软饱和特性,特别适合于VRM/VRD应用,确保了良好的稳定性和可靠性。
    4. 符合RoHS和无卤素标准:XAL40xx系列屏蔽功率电感完全符合RoHS指令及无卤素标准,体现了环保的设计理念。

    应用案例和使用建议


    应用场景
    XAL40xx系列屏蔽功率电感广泛应用于电源转换电路中,特别是在那些需要高效率、高稳定性及长寿命的应用场景中。例如,在服务器电源、笔记本电脑充电器以及各种电信设备中都可以看到它们的身影。
    使用建议
    1. 优化散热设计:由于这些电感具备较高的允许温升电流,建议在设计时考虑良好的散热措施,以避免因过热导致的性能下降或损坏。
    2. 合理选择型号:根据具体的应用需求(如所需电感值、电流等级等),选择合适的XAL40xx型号,可以更好地匹配系统的电气特性,提高整体效率。
    3. 关注实际温度影响:温度变化会对电感的实际工作参数产生影响,因此在实际应用中需注意监测并调整至最佳状态。

    兼容性和支持


    XAL40xx系列屏蔽功率电感与多种主流PCB材料及组装工艺相兼容。制造商提供了详细的技术文档和技术支持服务,包括样品申请、在线购买渠道以及技术咨询等,帮助客户更好地了解和使用这些产品。

    常见问题与解决方案


    1. 问题:如何确定正确的型号?
    - 解决方案:根据应用的具体要求(如电感量、电流等级等),参考产品手册中的规格参数来选择最适合的型号。

    2. 问题:是否需要特殊焊接工艺?
    - 解决方案:尽管通常采用标准的回流焊工艺即可,但为了确保焊接质量,建议按照制造商提供的指南操作。

    3. 问题:长时间暴露在高温环境下是否会影响电感性能?
    - 解决方案:虽然这些电感具有较高的最高工作温度,但在长期高温条件下工作可能会影响其性能。建议定期检查并根据实际情况调整工作条件。

    总结和推荐



    总结


    XAL40xx系列屏蔽功率电感凭借其卓越的电气性能、稳定的温度特性和广泛的适用范围,在众多高性能应用中表现出色。此外,制造商还提供了详尽的技术支持,为客户的开发过程保驾护航。
    推荐
    综上所述,对于那些寻求高效能、高可靠性的电源解决方案的工程师来说,XAL40xx系列屏蔽功率电感无疑是一个值得信赖的选择。无论是在研发阶段还是批量生产中,这些电感都能提供出色的支持,助力您的项目取得成功。

XAL4020-601MEC参数

参数
自谐振频率(SRF) 106MHz
容差 ±20%
直流电阻(DCR) 10.45mΩ
额定电流 11.7A
Q值 -
测试频率 1MHz
电感值 600nH
饱和电流(LSAT) 10.4A
长*宽*高 4mm*4mm*2.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL4020-601MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL4020-601MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL4020-601MEC XAL4020-601MEC数据手册

XAL4020-601MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9731 ¥ 16.5147
50+ $ 1.6244 ¥ 13.5959
100+ $ 1.3872 ¥ 11.6107
250+ $ 1.3269 ¥ 11.1063
500+ $ 1.2295 ¥ 10.2908
1000+ $ 1.0269 ¥ 8.5953
5000+ $ 0.9141 ¥ 7.651
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.51
直接购买
加入购物车
