0402DF-332XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 7.9MHz 80MHz 150mA 3.3μH 2.2Ω ±5% 0402 贴片安装 1.11mm*660μm*660μm
供应商型号: 0402DF-332XJRW
供应商: 期货订购
标准整包数: 1

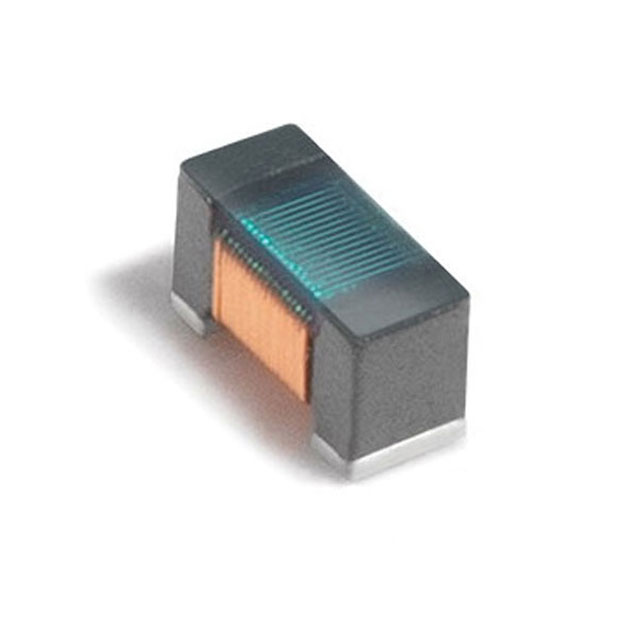

COILCRAFT 贴片电感 0402DF-332XJRW

0402DF-332XJRW概述

    # 0402DF Wirewound Ferrite Beads 技术手册

    产品简介


    0402DF 系列线绕磁珠是高频率下噪声抑制的理想选择。该系列产品主要用于电源管理、射频信号隔离及接地屏蔽等领域。这些磁珠由铁氧体材料制成,采用超低直流电阻(DCR)设计,能够处理高电流,且具有宽频带范围内的高阻抗特性。

    技术参数


    | 型号 | 电感值 (nH) | 频率 (MHz) | 阻抗 (Ω) | 自谐振频率 (MHz) | 最大直流电阻 (Ω) | 最大电流 (mA) |
    ||
    | 0402DF-200XJR | 20 | 11.98 | 11.98 | 93.76 | 0.049 | 1400 |
    | 0402DF-300XJR | 30 | 17.57 | 17.57 | 120.0 | 0.055 | 1300 |
    | 0402DF-330XJR | 33 | 19.14 | 19.14 | 135.0 | 0.055 | 1300 |
    | ... | ... | ... | ... | ... | ... | ... |
    - 电感值:涵盖从 20nH 到 2200nH 不等,适用于不同应用需求。
    - 自谐振频率:最高可达 7629MHz。
    - 最大电流:最高可达 1400mA。
    - 最大直流电阻:最低可达 0.049Ω。

    产品特点和优势


    1. 高性能:相比市场上其他表面贴装磁珠,具有更高的性能。
    2. 极低的直流电阻:适合高电流应用。
    3. 铁氧体结构和粗导线:提供高电流承载能力。
    4. 宽频带范围的高阻抗:高达 GHz 范围。
    5. 消除高频噪声:适用于电源管理及射频信号隔离。
    6. AEC-Q200 标准认证:工作温度范围为 –40°C 至 +125°C。

    应用案例和使用建议


    应用案例
    - 电源管理:用于电源滤波,减少高频噪声对电路的影响。
    - 射频信号隔离:有效隔离高频射频信号,避免干扰。
    - 接地屏蔽:提高系统稳定性,降低外界电磁干扰。
    使用建议
    1. 选择合适的型号:根据实际应用所需的电感值和频率选择合适的产品型号。
    2. 考虑散热设计:确保设备的温度不超过最大工作温度(+125°C)。
    3. 注意兼容性:确保磁珠与其他组件的物理和电气兼容性。

    兼容性和支持


    - RoHS 认证:符合环保标准,无卤素。
    - 包装选择:提供多种封装选项,以满足不同应用场景的需求。
    - 技术支持:厂商提供详尽的技术文档和在线支持。

    常见问题与解决方案


    1. 如何选择合适的型号?
    - 根据具体应用需求,参考上述技术参数表选择合适的电感值和频率范围。
    2. 如何避免过热?
    - 确保电流不超过最大允许电流值,并合理设计散热系统。
    3. 如何焊接这些磁珠?
    - 参考 Coilcraft 提供的焊接指南(Doc 362)进行操作。

    总结和推荐


    0402DF 系列线绕磁珠以其高性能、低直流电阻和宽频带高阻抗等特点,在电源管理和射频信号隔离领域具有显著的优势。此外,其 AEC-Q200 认证进一步证明了其在汽车电子等高可靠性要求领域的适用性。因此,强烈推荐在需要高精度噪声抑制和稳定信号传输的应用中使用这些磁珠。

0402DF-332XJRW参数

参数
直流电阻(DCR) 2.2Ω
额定电流 150mA
Q值 -
测试频率 7.9MHz
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) 80MHz
容差 ±5%
长*宽*高 1.11mm*660μm*660μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级

0402DF-332XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402DF-332XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402DF-332XJRW 0402DF-332XJRW数据手册

0402DF-332XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
