首页  >  产品百科  >  XGL4030-682MEC

XGL4030-682MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 22MHz 3.65A 4.7A 6.8μH 47.9mΩ ±20% 1616 贴片安装 4mm*4mm*3.1mm
供应商型号: XGL4030-682MEC
供应商: 国内现货
标准整包数: 1

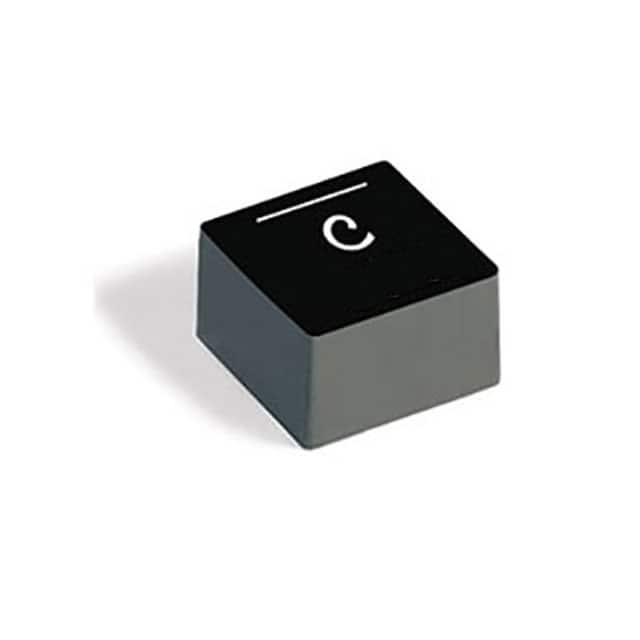

COILCRAFT 贴片电感 XGL4030-682MEC

XGL4030-682MEC概述

    # Shielded Power Inductors – XGL4030 技术手册解析

    产品简介


    Shielded Power Inductors – XGL4030 是 Coilcraft 公司推出的一系列高性能屏蔽功率电感器。这些电感器采用复合材料核心,具备低直流电阻(DCR)和极低的交流损耗,适合在广泛的频率范围内使用。产品广泛应用于汽车电子、工业控制、电源管理等领域,尤其适用于需要高效率、高电流处理能力和高可靠性的工作环境。
    主要功能包括:
    - 低功耗设计
    - 高效能量存储
    - 稳定的电感值
    - 良好的温度稳定性

    技术参数


    以下是 XGL4030 系列电感器的主要技术规格:
    | 参数 | 值 |

    | 核心材料 | 复合材料 |
    | 工作电压范围 | 0V 至 80V |
    | 温度范围 | -40°C 至 +125°C |
    | 最大温度 | +165°C(环境温度 + 温升) |
    | 环境标准 | 符合 RoHS 和无卤素标准 |
    | 引脚材料 | RoHS 合规锡银铜合金 |
    | 包装形式 | 500/7" 卷带或 2000/13" 卷带 |
    | 尺寸范围 | 4.0mm x 3.0mm |
    详细技术指标
    - 饱和电流 (Isat):根据不同型号,范围为 1.8A 至 680A。
    - 额定电流 (Irms):根据不同型号,范围为 2.0A 至 36.0A。
    - 电感值 (L):范围从 0.045µH 到 12.0µH。
    - 直流电阻 (DCR):范围从 0.67mΩ 到 86.5mΩ。

    产品特点和优势


    XGL4030 系列电感器的独特功能使其在市场上具有显著优势:
    - 行业领先的低 DCR 和超低交流损耗:确保高效的能量传输和最小的功率损失。
    - AEC-Q200 认证:满足汽车行业严格的品质要求。
    - 优异的电流承载能力:具备软饱和特性,能够稳定工作于高电流环境中。
    - 宽广的电感值范围:满足不同应用需求,从 0.045µH 到 12.0µH。

    应用案例和使用建议


    XGL4030 系列电感器适用于多种应用场景,如:
    - 汽车电子:用于车载充电器、DC/DC 转换器等。
    - 工业控制:应用于电源模块、逆变器等。
    - 通信设备:用于滤波电路、电源供应系统等。
    使用建议
    - 在选择具体型号时,需根据实际电流和电感需求进行匹配。
    - 确保 PCB 设计符合厂商推荐的布局要求,以最大化电感性能。
    - 定期检查温升情况,避免因过热导致性能下降。

    兼容性和支持


    XGL4030 系列电感器与主流 PCB 加工工艺兼容,支持 RoHS 合规和无铅焊接。Coilcraft 提供全面的技术支持,包括在线资源、样片申请及售后服务。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:电感值不稳定?
    解决方案:检查焊接质量和 PCB 布局,确保符合设计规范。
    - 问题:温升过高?
    解决方案:降低负载电流或增加散热措施。
    - 问题:无法正常工作?
    解决方案:确认输入电压和电流范围是否符合要求。

    总结和推荐


    综上所述,XGL4030 系列电感器以其卓越的性能、广泛的应用范围和可靠的支持体系,成为许多高要求电子项目的理想选择。无论是汽车行业还是工业领域,该系列产品都能提供稳定的性能表现。因此,强烈推荐在相关项目中使用 XGL4030 系列电感器。
    如需进一步技术支持,请访问 Coilcraft 官方网站或联系客服团队。

XGL4030-682MEC参数

参数
容差 ±20%
直流电阻(DCR) 47.9mΩ
额定电流 4.7A
Q值 -
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 3.65A
自谐振频率(SRF) 22MHz
长*宽*高 4mm*4mm*3.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

XGL4030-682MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XGL4030-682MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XGL4030-682MEC XGL4030-682MEC数据手册

XGL4030-682MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 11.4251
500+ ¥ 10.9856
1500+ ¥ 10.5462
3000+ ¥ 10.1068
库存: 505
起订量: 100 增量: 500
交货地:
最小起订量为:10
合计: ¥ 114.25
