0402CS-1N0XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 12.7GHz 1.36A 77@900MHz 1nH 45mΩ ±5% 0402 贴片安装 1.19mm*640μm*660μm
供应商型号: 0402CS-1N0XJRW
供应商: 国内现货
标准整包数: 1

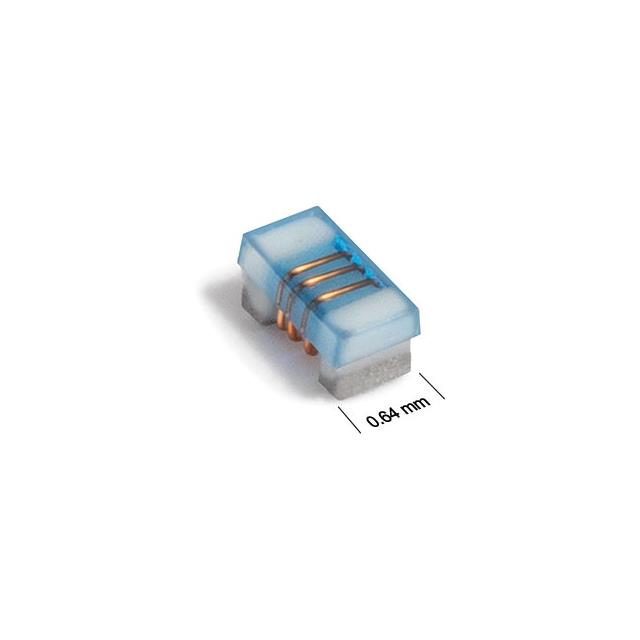

COILCRAFT 贴片电感 0402CS-1N0XJRW

0402CS-1N0XJRW概述


    产品简介


    Coilcraft公司的0402CS系列芯片电感器(型号为1005)是市面上最小尺寸的0402封装的线绕式电感器之一。它具有高Q因子、卓越的自谐振频率和紧公差等特点,适用于多种高频电路设计,如移动通信设备、RFID系统、Wi-Fi模块等。

    技术参数


    以下是0402CS系列芯片电感器的技术参数概览:
    - 电感值范围:1.0 nH到100 nH
    - 公差:±2%,±3%,±5%
    - 工作频率范围:高达10 GHz
    - 最高温度:+125°C
    - 最大电流:额定电流导致温升15°C
    - Q因子:在不同频率下表现优异
    - 封装:0402(1005)
    - 重量:0.8 - 1.0 mg
    - 耐焊接热:最多三次40秒260°C的回流焊

    产品特点和优势


    - 高Q因子:特别是在使用频率范围内表现出色。
    - 自谐振频率高:确保高频性能优越。
    - 低电阻:在额定电流下导致较小的温升。
    - 批生产一致性好:每个批次间的一致性保持良好。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    0402CS系列电感器在多个应用领域中都有广泛应用。例如,在智能手机的射频前端设计中,它们可以用来实现滤波器和匹配网络;在无线通信模块中,它们用于优化天线性能。为了更好地发挥其性能,建议:
    - 在设计电路时,考虑电感器的自谐振频率以避免不必要的共振现象。
    - 在高温环境下使用时,注意控制电流以防止过热。

    兼容性和支持


    - 兼容性:该电感器与大多数现代SMT生产设备兼容,且可采用自动贴片工艺进行安装。
    - 技术支持:Coilcraft提供详尽的产品文档和在线支持服务,帮助用户解决问题和改进设计。

    常见问题与解决方案


    - 问题1:如何选择合适的电感器?
    - 解决方案:根据具体应用需求选择合适电感值、公差和封装尺寸。如需进一步咨询,可联系Coilcraft客服。
    - 问题2:焊接过程中出现故障怎么办?
    - 解决方案:遵循《Doc 362 “Soldering Surface Mount Components”》指南操作,确保正确的焊接温度和时间。

    总结和推荐


    0402CS系列电感器凭借其卓越的高频性能、紧凑的设计和良好的可靠性,在众多应用领域内表现出色。特别是对于追求高性能的小型化电子产品而言,它是一款理想的选择。强烈推荐给对电感器性能要求高的设计工程师和制造商使用。

0402CS-1N0XJRW参数

参数
测试频率 250MHz
电感值 1nH
饱和电流(LSAT) -
自谐振频率(SRF) 12.7GHz
容差 ±5%
直流电阻(DCR) 45mΩ
额定电流 1.36A
Q值 77@900MHz
长*宽*高 1.19mm*640μm*660μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

0402CS-1N0XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402CS-1N0XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402CS-1N0XJRW 0402CS-1N0XJRW数据手册

0402CS-1N0XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.42
200+ ¥ 8.791
500+ ¥ 5.75
库存: 2000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.42
直接购买
加入购物车
