FC67211

产品分类: 断路器
厂牌: CLIFF ELECTRONIC
产品描述: Cliff Electronics 热断路器, AN 系列, 5A, 2 极
供应商型号: SCE-FC67211
供应商: 海外现货
标准整包数: 10

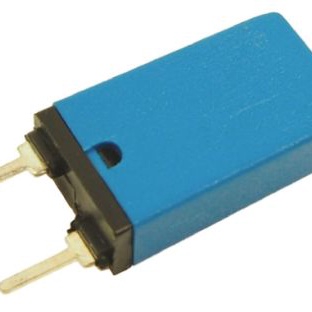

CLIFF ELECTRONIC 断路器 FC67211

FC67211概述

    电子元器件产品技术手册解析:AN系列过电流保护器

    产品简介


    AN系列过电流保护器是一种紧凑型电子元件,专门用于保护音频扬声器系统、放大器及电源装置免受内部过电流的影响。该系列产品提供高达12安培的保护,适用于多种电子设备,确保系统的稳定性和安全性。

    技术参数


    以下是AN系列过电流保护器的技术规格:
    | 型号 | 额定保持电流 (A) | 最大内部电阻 (mΩ) | 最大断开电流 (A) |
    ||
    | AN-041 | 0.4 | 700 | 4 |
    | AN-051 | 0.5 | 600 | 5 |
    | AN-061 | 0.6 | 500 | 6 |
    | AN-081 | 0.85 | - | 10 |
    | AN-101/102 | 1.0 | - | 20 |
    | AN-121/122 | 1.25 | - | 20 |
    | AN-141/142 | 1.4 | - | 20 |
    | AN-161/162 | 1.6 | - | 20 |
    | AN-171/172 | 1.75 | - | 20 |
    | AN-191/192 | 1.9 | - | 20 |
    | AN-221/222 | 2.2 | - | 20 |
    | AN-251/252 | 2.5 | - | 25 |
    | AN-271/272 | 2.7 | - | 25 |
    | AN-301/302 | 3.0 | - | 30 |
    | AN-401/402 | 4.0 | - | 40 |
    | AN-501/502 | 5.0 | - | 50 |
    | AN-601/602 | 6.0 | - | 60 |
    | AN-701/702 | 7.0 | - | 60 |
    | AN-801/802 | 8.0 | - | 60 |
    | AN-901/902 | 9.0 | - | 60 |
    | AN-1001/1002 | 10.0 | - | 60 |
    | AN-1201/1202 | 12.0 | - | 60 |
    这些型号均采用PBT树脂外壳封装,支持快速响应和自动复位功能。在不同温度条件下,额定保持电流会有所变化:当温度高于25°C时降低,低于25°C时增加。

    产品特点和优势


    AN系列过电流保护器具备以下特点和优势:
    - 高精度电流检测:确保对电路的准确保护。
    - 高温防护:有效防止因过热引起的故障。
    - 快速反应:提供即时保护机制。
    - 自动复位:无需手动干预即可恢复正常使用。
    - 长寿命设计:提高设备的整体可靠性。
    - 经济实惠:适合大规模应用。
    - 双安装选项:便于集成到不同的电路布局中。

    应用案例和使用建议


    AN系列过电流保护器广泛应用于音频设备和电源系统中。例如,在音频系统中,AN系列保护器可以有效地保护功放免受短路或其他过载情况的影响。使用时,应注意选择符合特定应用要求的型号,并确保正确安装以获得最佳效果。

    兼容性和支持


    AN系列过电流保护器与市场上大多数标准音频设备和电源装置兼容。制造商提供了详尽的产品文档和技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    1. 保护器频繁跳闸:检查电路是否存在短路或过载问题,调整负载或更换合适型号的保护器。
    2. 无法正常复位:确认没有持续过载情况,重新启动设备或尝试手动复位。
    3. 响应时间不稳定:检查连接线是否接触良好,确保温度范围在允许范围内。

    总结和推荐


    综上所述,AN系列过电流保护器是一款高性能、高可靠性的保护设备,特别适用于音频系统和电源装置。其高精度电流检测、快速响应及自动复位等功能使其在市场上具有较高的竞争力。对于需要确保设备安全运行的应用场景,我们强烈推荐使用AN系列过电流保护器。

FC67211参数

参数
断路器类型 热磁断路器
执行器类型 -
额定电流 5A
极数 2
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
长*宽*高 6mm(宽度)
