首页  >  产品百科  >  HCM4922118400ABJT

HCM4922118400ABJT

产品分类: 无源晶振
厂牌: CITIZEN
产品描述: 18pF ±30ppm ±50ppm 22.1184MHz 50Ω 100μW HC-49 贴片安装 11.4mm*4.7mm*4.3mm
供应商型号: M-HCM4922118400ABJT
供应商: Future
标准整包数: 1000

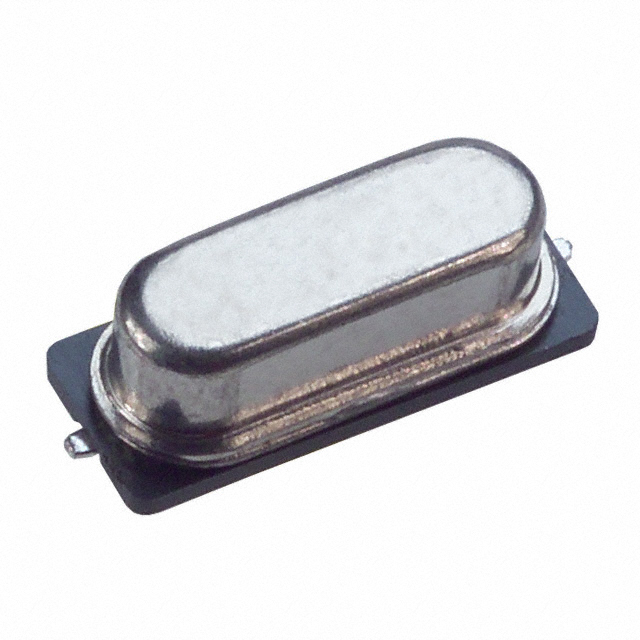

CITIZEN 无源晶振 HCM4922118400ABJT

HCM4922118400ABJT概述

    AT-CUT CRYSTAL UNIT (SMD・Metal-can Type) 技术手册

    产品简介


    本技术手册介绍了Citizen公司生产的AT-CUT晶体单元,型号为HCM49。这种电子元器件主要用于频率控制,适用于消费类产品、通信设备及各种工业应用。该晶体单元采用表面贴装技术(SMD),具有金属封装类型,能够满足高可靠性和长期稳定性需求。

    技术参数


    | 参数名称 | 规格范围 |

    | 频率范围 | 3.5 MHz ~ 50.0 MHz |
    | 动态电阻 (R1) | 3.5 MHz ≤ f0 < 4.0 MHz: 100 Ω max.
    4.0 MHz ≤ f0 < 6.0 MHz: 50 Ω max.
    6.0 MHz ≤ f0 < 10.0 MHz: 100 Ω max.
    10.0 MHz ≤ f0 < 14.0 MHz: 80 Ω max.
    14.0 MHz ≤ f0 < 30.0 MHz: 80 Ω max.
    30.0 MHz ≤ f0 < 36.0 MHz: 140 Ω max.
    36.0 MHz ≤ f0 ≤ 50.0 MHz: 140 Ω max. |
    | 额定负载电容 (CL) | 基频: 10.0 pF ~ ∞
    3阶泛音: 5.0 pF ~ ∞ |
    | 频率容差 | 基频: ±30 ppm (25°C)
    3阶泛音: ±50 ppm (25°C) |
    | 绝缘电阻 (IR) | ≥ 500 MΩ (DC 100V±15V) |
    | 工作温度范围 | 基频: -40°C ~ +85°C
    3阶泛音: -10°C ~ +60°C |
    | 环境温度范围 | -55°C ~ +125°C |
    | 存储温度范围 | -55°C ~ +125°C |

    产品特点和优势


    1. 宽广的频率范围:从3.5 MHz到50.0 MHz,适用于多种应用场景。
    2. 低动态电阻:提供稳定的性能和高可靠性,适合高频应用。
    3. 宽广的工作温度范围:能够在极端温度环境下稳定工作。
    4. RoHS合规:符合环保标准,有利于环保。
    5. 小型封装:表面贴装技术(SMD)与金属封装类型的结合,使得安装更加便捷。

    应用案例和使用建议


    1. 消费电子产品:如智能手表、健身追踪器等,要求高精度且体积小巧。
    2. 通信设备:如移动电话、无线路由器等,需要高稳定性的频率源。
    3. 工业控制:如自动化生产线,要求在严苛环境中保持高可靠性。
    使用建议:
    - 在高温或低温环境下使用时,确保选择合适的工作温度范围。
    - 根据具体应用场景,选择合适的负载电容(CL)。
    - 遵循制造商的推荐回流焊曲线进行焊接。

    兼容性和支持


    该产品可与其他电子元器件兼容使用,但具体兼容性需参考相关文档。厂商提供全面的技术支持,包括产品选型、安装指导及售后服务。如有需要,可联系厂商获取更多详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查负载电容是否正确设置。 |
    | 动态电阻过高 | 更换符合规格的产品或调整工作条件。 |
    | 无法启动 | 确认回流焊工艺是否符合制造商推荐曲线。 |

    总结和推荐


    综上所述,HCM49 AT-CUT晶体单元是一款性能优越、广泛应用的电子元器件。其出色的频率稳定性、宽广的工作温度范围和高可靠性使其成为消费电子和通信设备的理想选择。鉴于其优异的表现和适用范围,强烈推荐使用此产品。如果您对具体应用场景有任何疑问,欢迎随时咨询制造商。

HCM4922118400ABJT参数

参数
频率 22.1184MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 50Ω
长*宽*高 11.4mm*4.7mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HCM4922118400ABJT厂商介绍

CITIZEN(西铁城)是一家日本著名的手表制造商,成立于1918年,总部位于东京。公司以生产高精度的机械表和电子表而闻名,其产品线涵盖各种类型的手表,包括机械表、石英表、光动能表和**对时表等。

主营产品分类:
1. 机械表:包括自动上链和手动上链的机械表。
2. 石英表:使用石英晶体振荡器的手表,以精确计时著称。
3. 光动能表:利用光能为手表提供动力,无需更换电池。
4. **对时表:通过接收**信号自动校准时间的手表。

应用领域:
CITIZEN手表广泛应用于个人日常佩戴、户外运动、商务场合以及专业领域,如潜水、飞行和探险等。

CITIZEN的优势:
1. 技术创新:CITIZEN在手表制造领域拥有多项专利技术,如光动能技术和**对时技术。
2. 精确计时:CITIZEN手表以其精确的计时功能而受到消费者的青睐。
3. 环保理念:光动能技术减少了对环境的影响,体现了CITIZEN的环保理念。
4. 品牌信誉:CITIZEN作为历史悠久的品牌,在全球享有良好的声誉和客户忠诚度。

HCM4922118400ABJT数据手册

厂牌 PDF简要描述 下载
CITIZEN 无源晶振 CITIZEN HCM4922118400ABJT HCM4922118400ABJT数据手册

HCM4922118400ABJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1467 ¥ 1.2398
2000+ $ 0.1419 ¥ 1.1991
3000+ $ 0.1408 ¥ 1.1898
4000+ $ 0.1397 ¥ 1.1805
5000+ $ 0.1375 ¥ 1.1619
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1239.8
