首页  >  产品百科  >  HCM494000000ABJT

HCM494000000ABJT

产品分类: 无源晶振
厂牌: CITIZEN
产品描述: 18pF ±30ppm ±50ppm 4MHz 150Ω 100μW HC-49 贴片安装 11.4mm*4.7mm*4.3mm
供应商型号: S-HCM494000000ABJT
供应商: Future
标准整包数: 1000

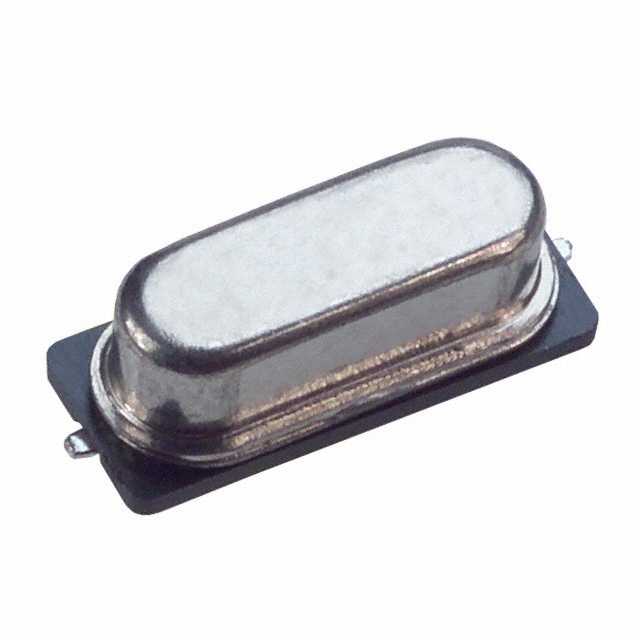

CITIZEN 无源晶振 HCM494000000ABJT

HCM494000000ABJT概述

    # AT-CUT CRYSTAL UNIT (SMD・Metal-can Type) 技术手册解析

    产品简介


    基本信息
    AT-CUT CRYSTAL UNIT(SMD・Metal-can Type)是一种采用表面贴装(SMD)金属外壳封装的晶体单元。适用于消费类产品及各种电子产品中,作为稳定频率和时间基准的关键组件。
    主要功能
    - 提供稳定的频率基准。
    - 在广泛的工作温度范围内保持优异的频率稳定性。
    - 适用于消费电子产品、通信设备和其他需要高精度频率控制的应用。
    应用领域
    - 消费电子产品
    - 通信设备
    - 工业控制设备
    - 个人电脑及其他电子设备

    技术参数


    频率范围
    - 基频:3.5MHz ~ 30.0MHz
    - 三次谐波:30.0MHz ~ 50.0MHz
    封装尺寸
    - 外形尺寸:11.4 mm × 4.7 mm × 4.3 mm
    频率容差
    - 基频和三次谐波频率容差:
    - 基频:±30 ppm @ 25℃
    - 三次谐波:±30 ppm @ 25℃(超过6.0 MHz)
    温度特性
    - 基频和三次谐波频率容差:
    - 基频:±30 ppm @ 25℃,-40℃ ~ +85℃
    - 三次谐波:±30 ppm @ 25℃(超过6.0 MHz),-40℃ ~ +85℃
    额定功率
    - 最大功耗:100 μW
    绝缘电阻
    - 最小绝缘电阻:500 MΩ @ 100 VDC
    其他参数
    - 额定负载电容:10 pF ~ 无穷大(基频),5 pF ~ 无穷大(三次谐波)
    - 贮存温度范围:-55℃ ~ +125℃
    - 动态电阻(R1):见下表
    | 频率范围(MHz) | R1(最大值) |

    | 3.5 ≤ f0 < 4.0 | 100Ω |
    | 4.0 ≤ f0 < 6.0 | 100Ω |
    | 6.0 ≤ f0 < 10.0| 80Ω |
    | 10.0 ≤ f0 < 14.0| 80Ω |
    | 14.0 ≤ f0 < 30.0| 80Ω |
    | 36.0 ≤ f0 ≤ 50.0| 140Ω |

    产品特点和优势


    独特功能
    - 罗氏符合(RoHS)标准。
    - 广泛的频率范围,适应多种应用场景。
    - 出色的频率稳定性,在广泛的温度范围内表现出色。
    市场竞争力
    - 高精度频率控制,适用于高性能应用。
    - 可靠的性能和较长的使用寿命,减少了维修和更换成本。

    应用案例和使用建议


    应用场景
    - 该晶体单元常用于无线通信设备中,作为稳定的时钟源。
    - 消费电子产品中的振荡电路。
    - 个人计算机中的时钟基准。
    使用建议
    - 在高温环境中使用时,应确保其频率容差满足设计要求。
    - 考虑到动态电阻对频率稳定性的潜在影响,建议根据具体应用场景选择适当的频率范围和负载电容。

    兼容性和支持


    兼容性
    - 该晶体单元与大多数标准SMD封装的设备兼容。
    - 通过调整负载电容可以适配不同的电路需求。
    支持和维护
    - 提供详尽的技术文档和测试报告。
    - 厂商提供长期的技术支持和服务,包括定制化频率解决方案。

    常见问题与解决方案


    常见问题
    1. 频率漂移
    - 解决方案:检查电路板焊接质量,确保电源稳定,以及负载电容的选择适当。

    2. 温度稳定性不足
    - 解决方案:在设计阶段考虑使用温度补偿电路或选择适合更高温度范围的产品型号。

    总结和推荐


    产品评价
    - AT-CUT CRYSTAL UNIT具有出色的频率稳定性和宽广的温度适应范围,是一款高性能、高可靠性的晶体单元。
    - 特别适合对频率精度要求较高的应用场合,如无线通信设备和高端消费电子产品。
    推荐
    - 强烈推荐在高精度频率控制的电路中使用此产品,尤其是对于需要在极端温度环境下工作的设备。
    总之,AT-CUT CRYSTAL UNIT以其卓越的性能和广泛的适用性,在电子元器件市场上展现出强大的竞争力。

HCM494000000ABJT参数

参数
驱动电平 100μW
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 150Ω
频率 4MHz
长*宽*高 11.4mm*4.7mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HCM494000000ABJT厂商介绍

CITIZEN(西铁城)是一家日本著名的手表制造商,成立于1918年,总部位于东京。公司以生产高精度的机械表和电子表而闻名,其产品线涵盖各种类型的手表,包括机械表、石英表、光动能表和**对时表等。

主营产品分类:
1. 机械表:包括自动上链和手动上链的机械表。
2. 石英表:使用石英晶体振荡器的手表,以精确计时著称。
3. 光动能表:利用光能为手表提供动力,无需更换电池。
4. **对时表:通过接收**信号自动校准时间的手表。

应用领域:
CITIZEN手表广泛应用于个人日常佩戴、户外运动、商务场合以及专业领域,如潜水、飞行和探险等。

CITIZEN的优势:
1. 技术创新:CITIZEN在手表制造领域拥有多项专利技术,如光动能技术和**对时技术。
2. 精确计时:CITIZEN手表以其精确的计时功能而受到消费者的青睐。
3. 环保理念:光动能技术减少了对环境的影响,体现了CITIZEN的环保理念。
4. 品牌信誉:CITIZEN作为历史悠久的品牌,在全球享有良好的声誉和客户忠诚度。

HCM494000000ABJT数据手册

厂牌 PDF简要描述 下载
CITIZEN 无源晶振 CITIZEN HCM494000000ABJT HCM494000000ABJT数据手册

HCM494000000ABJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1401 ¥ 1.2259
2000+ $ 0.139 ¥ 1.2056
4000+ $ 0.1367 ¥ 1.1758
5000+ $ 0.1331 ¥ 1.1554
15000+ $ 0.1298 ¥ 1.0968
库存: 26000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1225.9
