148-0701-231

厂牌: CINCH
产品描述: Female Socket,Jack,Threaded 板安装,焊接安装,边缘安装
供应商型号: 4136827
供应商: 海外现货
标准整包数: 1
CINCH 同轴连接器(RF) - 配件 148-0701-231

148-0701-231概述


    产品简介

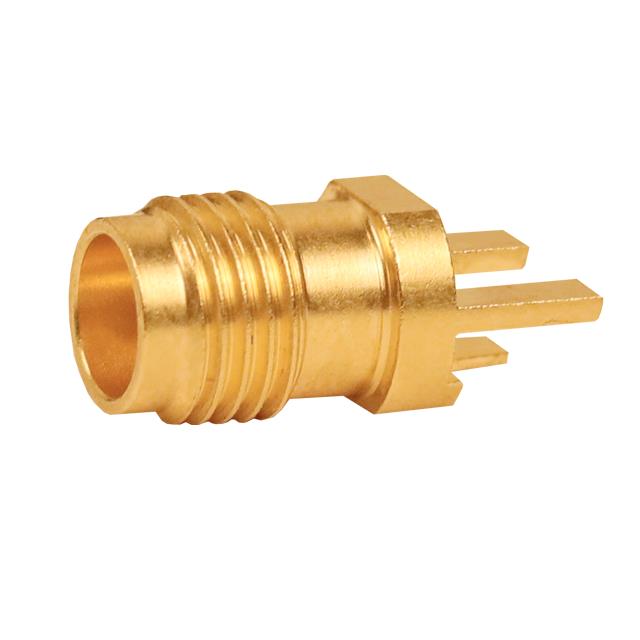

    产品名称: 1.85mm Jack, PCB End Launch, Self Fixturing for .062 Board
    型号: 148-0701-231/240
    制造商: Cinch Connectivity Solutions
    基本介绍: 本产品为一种高频率连接器,特别适用于PCB板的端口发射。它具有自固定设计,能够在厚度为.062英寸的电路板上实现可靠的连接。适用于需要高可靠性及稳定性的高频电子设备。

    技术参数


    材料和表面处理:
    - 主体: 金镀黄铜
    - 接触件: 金镀铍铜
    - 绝缘体: PTFE / ULTEM 1000
    电气特性:
    - 阻抗: 50 欧姆
    - 频率范围: 直流至67 GHz
    - 电压驻波比(VSWR): 取决于应用
    - 工作电压: 最大150 VRMS(海拔海平面)
    - 耐电压: 最小500 VRMS(海拔海平面)
    - 绝缘电阻: 最小5000兆欧
    - 接触电阻:
    - 中心触点: 初始最大4.0毫欧,经环境影响后不适用
    - 外导体: 初始最大2.5毫欧,经环境影响后不适用
    机械特性:
    - 连接/断开力: 最大2英寸磅
    - 对接扭矩: 7到10英寸磅
    - 耐久性: 最小500次循环
    环境要求:
    - 热冲击: 符合MIL-STD-202方法107条件B
    - 工作温度: -65°C 至 165°C
    - 腐蚀测试: 符合MIL-STD-202方法101条件B
    - 冲击测试: 符合MIL-STD-202方法213条件I
    - 振动测试: 符合MIL-STD-202方法204条件D
    - 防潮性: 符合MIL-STD-202方法106

    产品特点和优势


    独特功能:
    - 自固定设计,确保在.062英寸电路板上的可靠安装。
    - 高频传输性能,阻抗为50欧姆,频率范围从直流到67 GHz。
    - 优异的电气特性,包括高绝缘电阻和低接触电阻。
    优势:
    - 可靠性高: 符合MIL-PRF-39012标准,通过了多项严格的环境测试。
    - 宽温域操作: 在极端温度条件下仍能保持高性能。
    - 耐用性强: 经过至少500次循环的耐久性测试。

    应用案例和使用建议


    应用案例:
    - 通信设备: 适用于雷达系统、卫星通信、无线电通信等领域。
    - 军事设备: 由于其良好的环境适应性,广泛应用于各种军事装备。
    使用建议:
    - 在高频环境下,确保良好的接地以避免信号干扰。
    - 考虑到工作温度范围较广,建议在设计时预留足够的热缓冲空间。
    - 由于需要特定的安装角度,建议严格按照图纸安装以避免损坏。

    兼容性和支持


    兼容性:
    - 本产品可与多种PCB接口配合使用,兼容市面上主流的高频设备。
    支持:
    - 制造商提供详细的安装指南和技术支持服务。
    - 保修期为一年,如有任何问题,请联系技术支持团队。

    常见问题与解决方案


    常见问题1: 接触不良
    解决方案: 确保所有连接部位正确安装且牢固。
    常见问题2: 信号质量下降
    解决方案: 检查接地是否良好,必要时进行重新焊接。
    常见问题3: 温度影响
    解决方案: 确保使用温度范围内的应用,否则可能需要额外的散热措施。

    总结和推荐


    综上所述,1.85mm Jack, PCB End Launch, Self Fixturing for .062 Board 是一款性能优异、应用广泛的高频连接器。其高可靠性、宽工作温度范围以及优良的电气特性使其成为高端电子产品中的理想选择。无论是用于通信设备还是军事设备,其都能展现出卓越的表现。强烈推荐在需要高可靠性连接器的应用中使用。

148-0701-231参数

参数
基体镀层 -
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
安装方式 板安装,焊接安装,边缘安装
包装方式 袋装

148-0701-231厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

148-0701-231数据手册

厂牌 PDF简要描述 下载
CINCH 同轴连接器(RF) - 配件 CINCH 148-0701-231 148-0701-231数据手册

148-0701-231封装设计

查看详情并下载
Symbol
Footprint
3D Model
