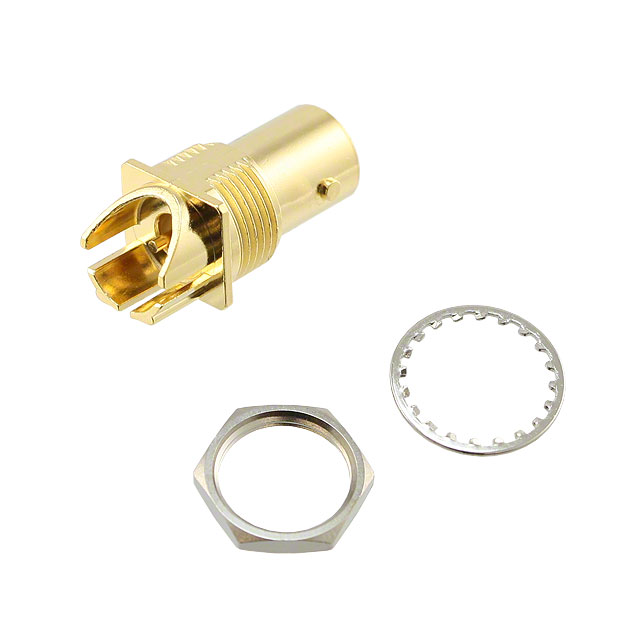

UCBBJE20-1

厂牌: CINCH
产品描述: Bayonet Lock,Female Socket,Jack 金 板安装,焊接安装,边缘安装,隔板安装,面板安装 14.27mm(长度)*25.47mm(高度)
供应商型号: UA-UCBBJE20-1
供应商: 海外现货
标准整包数: 1
CINCH 同轴连接器(RF) - 配件 UCBBJE20-1

UCBBJE20-1概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍了EMERSON Connectivity Solutions生产的一款电路板安装型BNC风格插座(型号:UCBBJE20)。该产品主要用于各种需要高频信号连接的应用场合,例如网络设备、通信系统和测试仪器等。BNC插座是一种广泛应用的标准连接器,以其良好的机械强度和电气性能著称,适用于各种工业和科研领域。

    技术参数


    根据技术手册提供的数据,该产品的具体技术参数如下:
    - 型号: UCBBJE20
    - 尺寸:
    - 外壳厚度: 0.050英寸
    - 板厚: 0.060 - 0.064英寸(-1), 0.028 - 0.033英寸(-2), 0.084英寸(-3), 0.120英寸(-4)
    - 最大面板厚度: 0.1792英寸
    - 安装方式: 板边安装
    - 材料:
    - 本体: TFS-1B(金,2G)
    - 接触点: TFS-1B(金,5G)
    - 硬件: TFS-1A(镍)
    - 表面处理:
    - 本体: 金涂层,2微米
    - 接触点: 金涂层,5微米
    - 硬件: 镍涂层

    产品特点和优势


    1. 可靠性和耐用性: 采用高质量金涂层和镍涂层,确保长期稳定工作。
    2. 广泛的适用性: 支持多种板厚,适用于不同的电路板设计需求。
    3. 标准化接口: 符合BNC标准,易于与其他标准设备和配件兼容。
    4. 出色的电气性能: 具备优良的高频传输特性,适合用于高速数据传输。

    应用案例和使用建议


    1. 应用案例: 该BNC插座广泛应用于网络设备(如路由器、交换机)、通信系统(如无线基站)和测试仪器(如示波器、信号发生器)。
    2. 使用建议:
    - 在安装过程中,请严格按照手册中的步骤操作,确保安装位置正确无误。
    - 定期检查连接器是否松动或磨损,及时更换以避免信号衰减或传输错误。
    - 注意屏蔽和接地,以减少外界电磁干扰对信号传输的影响。

    兼容性和支持


    该BNC插座符合BNC标准,可以与其他标准BNC插头和其他兼容设备无缝连接。制造商提供详尽的技术支持和售后服务,包括技术咨询、故障排除及保修服务。

    常见问题与解决方案


    1. 问题: 插座松动或接触不良。
    - 解决办法: 检查安装是否稳固,必要时重新固定螺丝或调整安装位置。
    2. 问题: 信号传输不稳定。
    - 解决办法: 检查接线和接地情况,确保没有电磁干扰影响。
    3. 问题: 接触点氧化导致电阻增加。
    - 解决办法: 使用适当的清洁工具清洁接触点,保持其干净。

    总结和推荐


    综合来看,这款BNC插座凭借其优良的电气性能、稳定的机械结构和广泛的应用范围,成为许多行业用户的理想选择。强烈推荐在需要高频信号连接的应用中使用此产品。然而,在选择之前,务必确保所选型号的规格和尺寸与您的电路板设计完全匹配。

UCBBJE20-1参数

参数
基体镀层
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
颜色 -
长*宽*高 14.27mm(长度)*25.47mm(高度)
安装方式 板安装,焊接安装,边缘安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

UCBBJE20-1厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

UCBBJE20-1数据手册

厂牌 PDF简要描述 下载
CINCH 同轴连接器(RF) - 配件 CINCH UCBBJE20-1 UCBBJE20-1数据手册

UCBBJE20-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.875 ¥ 40.8525
38+ $ 4.875 ¥ 40.8525
122+ $ 4.725 ¥ 39.5955
361+ $ 4.475 ¥ 37.5005
1000+ $ 4.45 ¥ 37.291
库存: 1500
