VSF81G

厂牌: CINCH
产品描述: Cinch 射频适配器, F 型 到 F 型, 插座, 阻抗75Ω, 直向
供应商型号: 8857312
供应商: 海外现货
标准整包数: 50

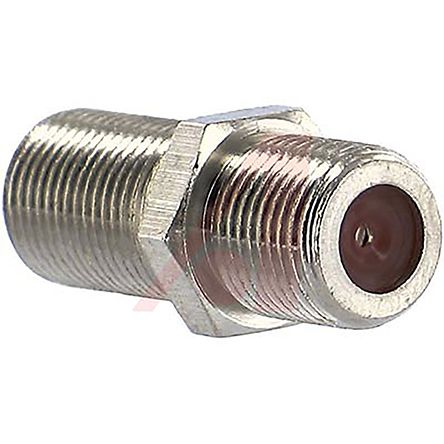

CINCH 同轴连接器(RF) - 适配器 VSF81G

VSF81G概述

    文章:电子元器件技术手册解析 —— "F" Female to Female Adaptor



    产品简介



    "F" Female to Female Adaptor(以下简称适配器)是一种用于连接同轴电缆的接头,其主要功能是实现电缆之间的直接连接。这类产品广泛应用于各种电子设备中,如通信系统、广播电视设备、仪器仪表等,尤其适用于需要高频率信号传输的场合。


    技术参数



    - 阻抗:75欧姆
    - 频率范围:0-2 GHz
    - 材质:
    - 身体:黄铜,镍电镀
    - 触点:磷青铜,银电镀
    - 绝缘体:聚丙烯
    - 螺母:黄铜,镍电镀
    - 平垫圈:钢,镍电镀
    - 安装螺纹:3/8-32 UNEF-2B
    - 尺寸:直径约为14.1mm,长度约为11.8mm


    产品特点和优势



    1. 高阻抗匹配:适配器的阻抗为75欧姆,能有效减少信号损失,保证信号传输质量。
    2. 宽频率范围:频率范围为0-2 GHz,能够满足大多数高频信号传输需求。
    3. 材料耐用:采用高品质黄铜和磷青铜,确保长期使用后的稳定性和可靠性。
    4. 环保合规:符合RoHS标准,无有害物质。


    应用案例和使用建议



    - 应用案例:适配器常用于连接天线、电缆分线盒等设备。例如,在广播电台中,它被用来连接发射天线和信号分配器,确保高质量信号传输。
    - 使用建议:
    1. 确保所有连接部件清洁,以避免接触不良。
    2. 安装时,确保螺纹对齐,避免损坏内部触点。
    3. 长期暴露在恶劣环境下,定期检查是否有腐蚀现象,及时更换。


    兼容性和支持



    - 兼容性:该适配器与各类标准3/8-32 UNEF-2B螺纹连接器兼容。
    - 技术支持:提供制造商的技术文档(P/N VS-F81G SERIES),并可通过Emerson官方渠道获取进一步支持。


    常见问题与解决方案



    1. 信号传输不稳定
    - 解决方案:检查各连接部件是否紧固,清洁接触面,确保无氧化或污垢。
    2. 无法拧紧
    - 解决方案:确认安装螺纹是否对齐,适当施力均匀拧紧。
    3. 外观损坏
    - 解决方案:如有必要,更换新的适配器,避免信号传输质量问题。


    总结和推荐



    "F" Female to Female Adaptor在信号传输质量、耐用性和兼容性方面表现出色,适合多种应用场景。其广泛的应用领域和良好的性能使其在市场上具有很强的竞争力。强烈推荐此产品用于需要高质量信号传输的场合。无论是广播电视系统还是科研实验室,该适配器都能提供可靠的连接解决方案。

VSF81G参数

参数
最大频率 2GHz
紧固类型 -
中心触头镀层 -
类型 RF Adapters-In Series
阻抗 50Ω
防护等级 -
适配器类型 F插孔至F插孔
长*宽*高 26.1mm(长度)

VSF81G厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

VSF81G数据手册

厂牌 PDF简要描述 下载
CINCH 同轴连接器(RF) - 适配器 CINCH VSF81G VSF81G数据手册
