125-0692-111

产品分类: 同轴连接器(RF)
厂牌: CINCH
产品描述: Female Socket,Plug,Push-Pull 1 40GHz 50Ω 金色 推挽式 压接 导线安装,自由悬挂,通孔安装
供应商型号: 2903760
供应商: 海外现货
标准整包数: 1

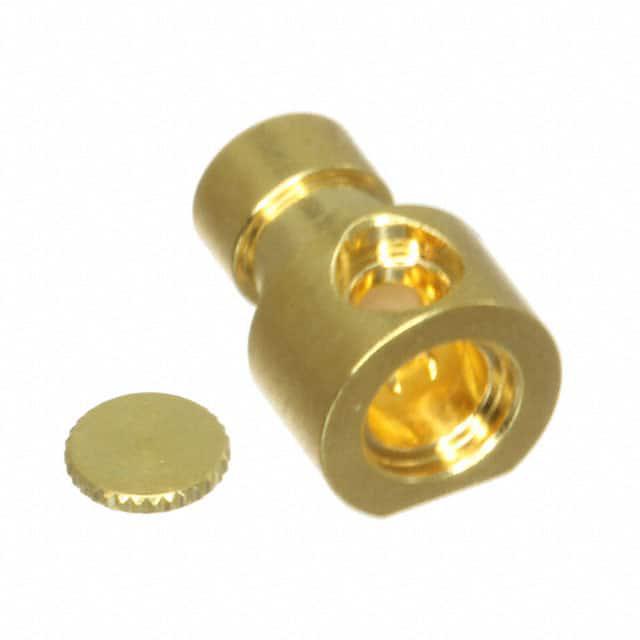

CINCH 同轴连接器(RF) 125-0692-111

125-0692-111概述


    产品简介


    产品名称:SMPM Female Right Angle Cabled .047 Semi-Rigid Connector
    产品类型:射频同轴连接器
    主要功能:用于传输高频信号,提供稳定的连接和信号传输
    应用领域:广泛应用于无线通信、雷达系统、航空航天、测试仪器等领域,尤其适用于要求高可靠性和高性能的场合。

    技术参数


    - 阻抗:50 欧姆
    - 频率范围:0 到 40 GHz
    - 电压驻波比(VSWR):最大 1.10 至 10 GHz,最大 1.25 至 20 GHz
    - 插入损耗:0.12√F dB 最大值(F 单位为 GHz)
    - 介质击穿电压:海平面最低 325 VRMS
    - 绝缘电阻:最小 5000 兆欧
    - 接触电阻:
    - 中心触点:初始最大 6 毫欧,环境影响后不适用
    - 外围触点:初始最大 2 毫欧,环境影响后不适用
    - RF 泄漏:典型情况下在 3 GHz 下为 -80 dB
    - 机械特性:
    - 接合力:全锁定(FD)型 4.5 磅,平滑导管(SB)型 2.5 磅
    - 解锁力:FD 型 6.5 磅,SB 型 1.5 磅
    - 接触保持力:轴向最小 1.5 磅
    - 耐久性:FD 型最少 100 次循环,SB 型最少 500 次循环
    - 环境特性:
    - 工作温度:-65 ℃ 至 165 ℃
    - 冲击:符合 MIL-STD-202 方法 213 条件 I
    - 震动:符合 MIL-STD-202 方法 204
    - 腐蚀:符合 MIL-STD-202 方法 101
    - 潮湿抵抗力:符合 MIL-STD-202 方法 106,步骤 7B 除外

    产品特点和优势


    - 高频性能卓越:能够在高达 40 GHz 的频率范围内提供低插入损耗和高隔离度,确保信号传输的稳定性和可靠性。
    - 高机械耐久性:通过严格的机械和环境测试,确保连接器在极端条件下的耐用性和可靠性。
    - 优秀的电气特性:采用镀金铍铜材料,提高导电性和抗氧化能力。
    - 多环境适应性:广泛的温度范围和抗腐蚀设计使其适用于多种恶劣环境,如航空航天和军事应用。

    应用案例和使用建议


    应用案例:
    - 在雷达系统中作为天线接口,确保信号传输的稳定性和可靠性。
    - 用于无线通信基站,提高数据传输速度和稳定性。
    使用建议:
    - 在安装过程中应注意防止过度弯曲电缆,以避免损坏连接器。
    - 定期检查接触点是否有氧化或其他污染情况,及时进行清洁维护。
    - 确保连接器的接合力和解锁力在规定的范围内,保证长期使用时的机械稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 该连接器适用于半刚性同轴电缆,特别是直径为 0.047 英寸的电缆。
    - 可与不同标准的射频同轴连接器配合使用,适用于各种复杂应用环境。
    支持和服务:
    - 供应商提供全面的技术支持和售后服务,包括安装指导、维护保养建议以及故障排查。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查接触点是否清洁,如有需要可重新镀金处理。
    2. 问题:信号传输不稳定
    - 解决方案:检查电缆连接是否松动,确保所有连接牢固无误。
    3. 问题:工作温度超出规定范围
    - 解决方案:避免将连接器暴露在极端温度下,选择合适的工作环境。

    总结和推荐


    综合评估:
    - SMPM Female Right Angle Cabled .047 Semi-Rigid Connector 在高频应用中的表现尤为出色,具有高阻抗、宽频率范围和出色的机械耐久性。
    - 它能够应对各种恶劣环境条件,适用于无线通信、雷达系统和航空航天等高可靠性需求的应用场景。
    - 此外,其优秀的电气特性和广泛的兼容性使得它成为市场上的一款高性能产品。
    推荐:
    - 该产品适合对信号传输质量和环境适应性有较高要求的应用场合。强烈推荐给需要高可靠性连接器的用户。

125-0692-111参数

参数
外壳颜色 金色
最大频率 40GHz
紧固类型 推挽式
端口数 1
触头端接 压接
类型 Female Socket,Plug,Push-Pull
阻抗 50Ω
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

125-0692-111厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

125-0692-111数据手册

厂牌 PDF简要描述 下载
CINCH 同轴连接器(RF) CINCH 125-0692-111 125-0692-111数据手册

125-0692-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
