HM251-73

产品分类: 拨动开关
产品描述: Carling Technologies 钮子开关, 三刀双掷, 开-关-开开关, 面板, 15 A
供应商型号: 1164198
供应商: 海外现货
标准整包数: 1

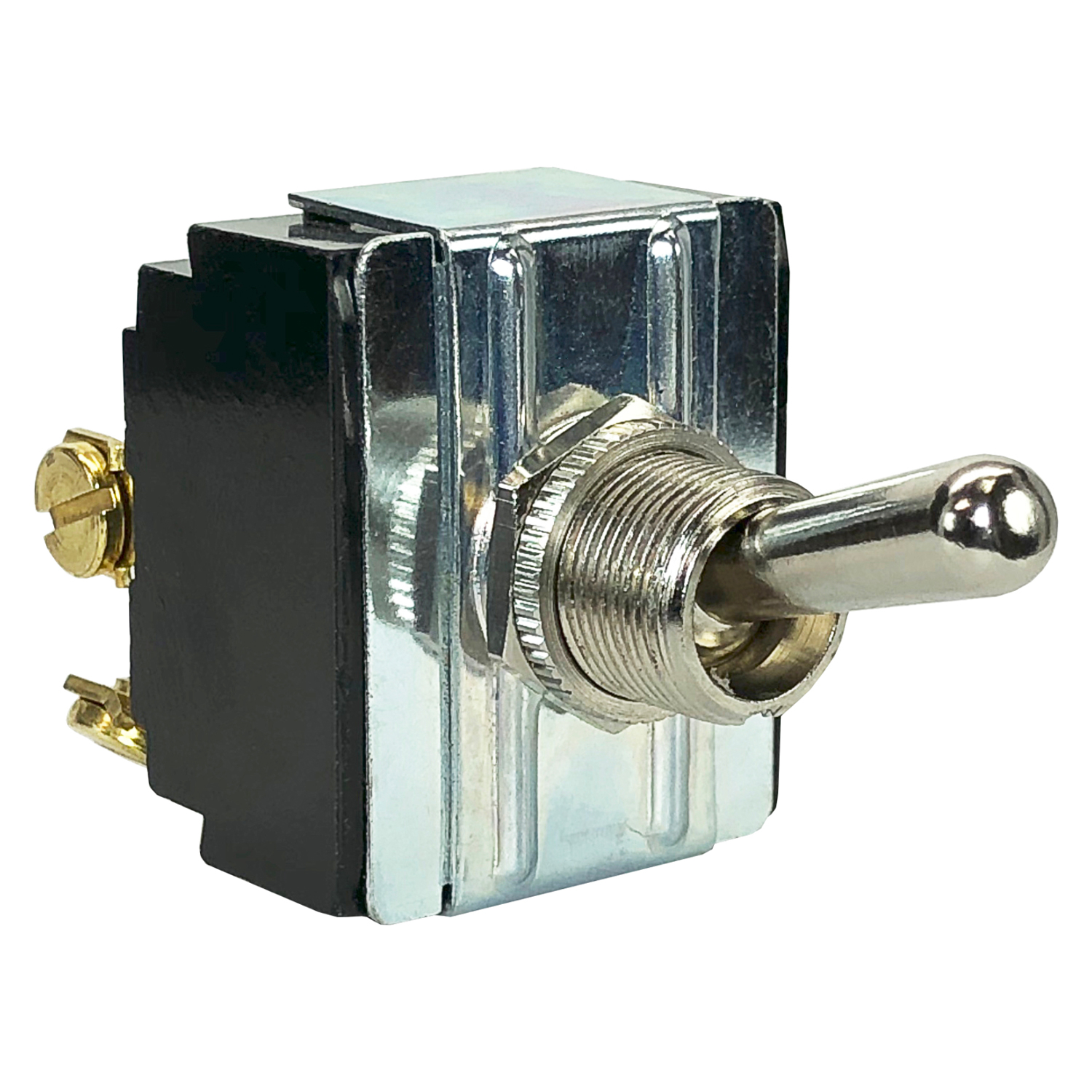

CARLING TECHNOLOGIES 拨动开关 HM251-73

HM251-73概述


    产品简介


    Carling H-Series Toggle Switches
    Carling H-Series Toggle Switches是高电压、大电流的三极开关,广泛应用于各种工业和商业领域。这些开关具有慢断慢合的接触机制,能够在交流电路中达到600V的额定电压,且提供多种不同的评级、电路、接线端子和外壳/操作杆配置选择。H-Series Toggle Switches凭借其稳定可靠的性能,在电力分配系统、工业控制设备和家庭电器中得到广泛应用。

    技术参数


    - 认证: UL、CSA
    - 绝缘强度: ≥1,000 V
    - 绝缘电阻: ≥100 MΩ
    - 基础材料: 酚醛树脂
    - 操作杆材料: 黄铜/镍镀层或聚碳酸酯
    - 套管材料: 黄铜/镍镀层
    规格表
    | 额定值 | 电流(A) | 电压(VAC) |
    |
    | A27 | 6 | 600 |
    12 | 250 |
    17 | 125 |
    1HP | 125 |
    | 25 | 10 | 250 |
    15 | 125 |
    | 26 | 3 | 250 |
    6 | 125 |
    | 27 | 12 | 250 |
    17 | 125 |
    | 28 | 5 | 250 |
    8 | 125 |
    结构规格
    | 参数 | 尺寸(英寸) | 尺寸(毫米) |
    |
    | 操作杆长度 | 0.687 | 17.44 |
    | 操作杆直径 | 0.250 | 6.35 |
    | 操作杆接片直径 | 0.187 | 4.75 |
    | 基座直径 | 0.500 | 12.70 |
    | 基座厚度 | 0.370 | 9.39 |
    | 螺纹孔直径 | 0.187 | 4.75 |
    | 安装孔直径 | 1.308 | 33.22 |
    | 安装孔螺纹直径 | 15/32-32UNS-2A| - |
    | 密封塞长度 | 0.687 | 17.44 |

    产品特点和优势


    Carling H-Series Toggle Switches 的独特之处在于其高电压和高电流的特性,使得它在需要频繁切换大电流的应用场景中表现出色。此外,这些开关的慢断慢合机制使其在电气负载变化时更稳定可靠,延长了使用寿命。其多种配置和高可靠性使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    Carling H-Series Toggle Switches 已被广泛应用于各种工业控制系统中,如电动机控制、断路器保护和电加热器控制等。根据手册中的应用场景,推荐用户在安装时仔细检查安装孔的位置和尺寸,确保合适的密封塞长度以避免漏电风险。对于高频使用场合,建议定期进行性能测试和维护,以保持其最佳运行状态。

    兼容性和支持


    Carling H-Series Toggle Switches 与常见的电气系统兼容良好。制造商提供详尽的技术支持文档和培训服务,帮助客户快速上手并解决可能出现的问题。此外,通过电话和电子邮件等多种渠道,用户可以及时获得技术支持和咨询服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开关在正常工作过程中突然失效 | 检查电源连接是否正常 |
    | 开关触发后不能完全闭合或打开 | 清洁或更换磨损的操作杆部件 |
    | 通电时发现开关发热 | 确认电流不超过额定值 |

    总结和推荐


    Carling H-Series Toggle Switches 是一款高性能、高可靠性的开关产品,适用于多种工业和商业应用场景。它的主要优点包括高电压和高电流特性、稳定的慢断慢合机制以及广泛的配置选项。鉴于其优秀的性能和可靠的支持体系,我们强烈推荐使用该产品,特别是在对开关要求较高的场合。

HM251-73参数

参数
电流额定值 15A
电压额定值 125V(AC)
执行器长度 17.45mm
机械寿命 50000Cycles
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 -
长*宽*高 33.22mm(长度)*60.38mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

HM251-73厂商介绍

Carling Technologies是一家领先的电子开关和控制解决方案提供商,专注于为各种工业和商业应用提供高质量的产品。公司主营产品包括:

1. 电子开关:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业设备和医疗设备等领域。
2. 控制解决方案:提供定制化的控制面板、接口模块和用户界面,服务于自动化、交通和能源等行业。
3. 接口产品:包括连接器、电缆组件和接口模块,用于连接和传输信号,适用于通信、计算机和消费电子市场。

Carling Technologies的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性产品的需求。
2. 定制服务:提供定制化解决方案,以满足客户的特定需求。
3. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务和支持。

HM251-73数据手册

厂牌 PDF简要描述 下载
CARLING TECHNOLOGIES 拨动开关 CARLING TECHNOLOGIES HM251-73 HM251-73数据手册

HM251-73封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 188.5511
5+ ¥ 175.981
10+ ¥ 172.8385
20+ ¥ 172.8385
50+ ¥ 172.8385
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 188.55
