首页  >  产品百科  >  GMC02X7R103J10NT

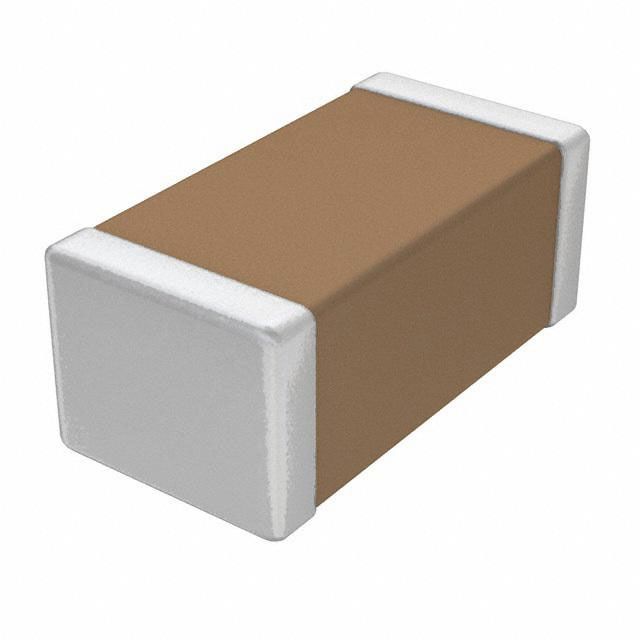

GMC02X7R103J10NT

产品分类: 陶瓷电容
产品描述: 10nF ±5% X7R 10V 0201 贴片安装 600μm*300μm*300μm
供应商型号: 4713-GMC02X7R103J10NTDKR-ND
供应商: Digi-Key
标准整包数: 1
CAL-CHIP ELECTRONICS 陶瓷电容 GMC02X7R103J10NT

GMC02X7R103J10NT概述

    Multilayer Ceramic Chip Capacitors - GMC Series 技术手册

    1. 产品简介


    多层陶瓷芯片电容器 (GMC系列) 是一种广泛应用于现代电子设备中的关键元件。这类电容器通过在陶瓷介质材料上交替印刷内部金属电极并烧结成单体块状结构,再通过焊接端部形成整体。GMC系列电容器可应用于表面贴装装配设备,提供多种尺寸和容量的选择。Calchip Electronics 的完全集成制造和全面质量控制系统确保了前所未有的高质量和可靠性。

    2. 技术参数


    | 参数类别 | 规格 |

    | 介质类型 | COG/NPO, X7R, X5R, Y5V, Z5U |
    | 容量范围 | 0.5pF 至 1000μF |
    | 容量公差 | ±0.1pF 至 ±20% |
    | 工作电压 | 6.3V 至 200V |
    | 终止方式 | Sn/Ni, Pd/Ag |
    | 封装方式 | 纸带卷(标准) |
    具体规格如下:
    - 温度系数:
    - COG/NPO: -55°C 到 +125°C, ±30ppm/°C
    - X7R: -55°C 到 +125°C, ±15%
    - X5R: -55°C 到 +85°C, ±15%
    - Y5V: -30°C 到 +85°C, +22% 至 -82%

    - 损耗因数:
    - COG/NPO: 最大 0.1%, 典型 0.02%
    - X7R: 最大 2.5%, 典型 1.8%
    - X5R: 最大 2.5%, 典型 1.8%
    - 绝缘电阻:
    - 25°C 下 100GΩ 或 1000MΩ, 以最小者为准
    - 125°C 下 10GΩ 或 100MΩ, 以最小者为准

    3. 产品特点和优势


    GMC系列电容器的主要特点包括:
    - 高容量密度:小型封装内提供较大容量值。
    - 优良的高频特性:适用于高频电路。
    - 稳定的工作性能:具有低损耗、小温漂和小老化率。
    - 宽广的工作温度范围:能在极端环境下保持稳定性。

    4. 应用案例和使用建议


    GMC系列电容器广泛应用于各类电子产品中,如智能手机、平板电脑、汽车电子、工业控制等领域。对于需要高精度和稳定性要求的应用,例如滤波、耦合、去耦和储能,GMC系列电容器是理想选择。在实际使用过程中,应注意选择适合电路需求的容量和电压等级,并确保合理的温度范围和机械应力条件。

    5. 兼容性和支持


    GMC系列电容器兼容现有的各种电子元件和系统。Calchip Electronics 提供全面的技术支持,包括详细的产品文档、在线技术支持和培训服务。此外,该产品符合RoHS标准,并支持无铅工艺。

    6. 常见问题与解决方案


    - 问题一:如何正确安装和固定电容器?
    - 解决方案:使用适当的焊接方法和工具,确保焊点牢固且干净。避免过度热应力和机械应力。

    - 问题二:电容器存储时需要注意什么?
    - 解决方案:应将产品存放在阴凉、干燥的地方,远离直接阳光照射。保持包装密封以防止湿气进入。

    7. 总结和推荐


    综上所述,GMC系列多层陶瓷芯片电容器在高精度和稳定性方面表现出色,适用于各种复杂的应用环境。其广泛的工作温度范围和优异的电气性能使其成为电子设计的理想选择。鉴于其优秀的特性和广泛的适用性,强烈推荐使用GMC系列电容器。
    通过以上内容,读者可以全面了解GMC系列多层陶瓷芯片电容器的功能、参数和应用。希望这份技术手册能为您的电子元件选型提供有益的帮助。

GMC02X7R103J10NT参数

参数
电容值 10nF
容差 ±5%
温度系数 X7R
额定电压 10V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

GMC02X7R103J10NT厂商介绍

Cal-Chip Electronics是一家全球领先的半导体公司,专注于为各种应用提供高性能的模拟和混合信号集成电路。公司的主要产品分类包括电源管理、音频和视频接口、数据转换器、放大器和接口解决方案。这些产品广泛应用于消费电子、工业、医疗、汽车和通信市场。

Cal-Chip Electronics的优势在于其强大的研发能力、高质量的产品和卓越的客户服务。公司拥有一支经验丰富的研发团队,不断推出创新的解决方案,满足客户不断变化的需求。此外,公司严格的质量控制流程确保了产品的可靠性和稳定性。Cal-Chip Electronics还提供全面的技术支持和定制服务,帮助客户解决技术难题,提高产品竞争力。

GMC02X7R103J10NT数据手册

厂牌 PDF简要描述 下载
CAL-CHIP ELECTRONICS 陶瓷电容 CAL-CHIP ELECTRONICS GMC02X7R103J10NT GMC02X7R103J10NT数据手册

GMC02X7R103J10NT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0265 ¥ 0.2235
100+ $ 0.015 ¥ 0.1263
500+ $ 0.0105 ¥ 0.0884
1000+ $ 0.0091 ¥ 0.0769
2500+ $ 0.0072 ¥ 0.0606
5000+ $ 0.0064 ¥ 0.0537
库存: 13170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
