首页  >  产品百科  >  929870-01-12-10

929870-01-12-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 12pin 1A 250nm 金 黑色 通孔安装 30.48mm(长度)*2.54mm(高度)
供应商型号: Q-929870-01-12-10
供应商: 期货订购
标准整包数: 432

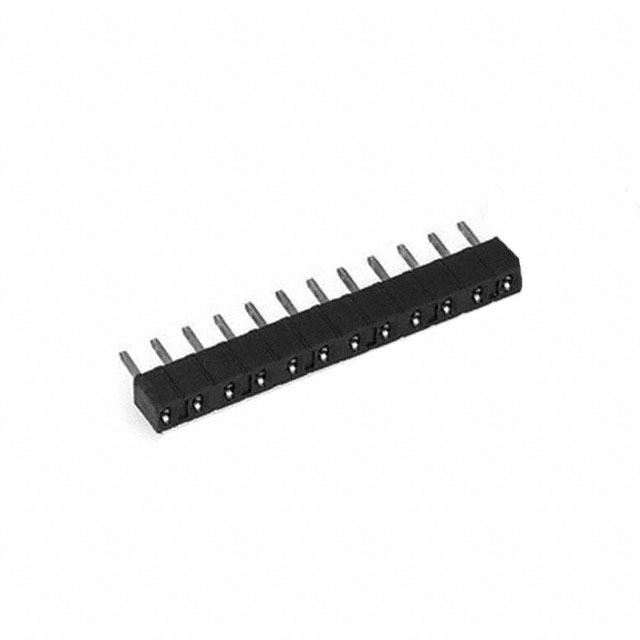

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-12-10

929870-01-12-10概述

    3M™ Boardmount Socket .100″ Low Profile, Straight, Solder Tails 929 Series 技术手册

    产品简介


    3M™ Boardmount Socket .100″ Low Profile, Straight, Solder Tails 929 系列是一种用于电路板连接的高性能电子元器件。该产品通过低剖面设计(仅0.100英寸)允许电路板之间的堆叠高度降低至0.150英寸,从而节省空间并提高系统的紧凑度。它采用直式、焊接尾的设计,适用于各类电子设备中的高可靠性连接需求。该系列产品广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 物理特性:
    - 材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 电气特性:
    - 接触材料:铜合金
    - 底镀层:镍,100微英寸(2.54微米)
    - 擦拭区:金、锡铅或光亮锡
    - 焊接尾:锡铅或光亮锡
    - 最大电流承载能力:1安培
    - 绝缘电阻:大于1×10^9欧姆(500伏直流电)
    - 耐压:1000伏交流电(海平面)
    - 环境特性:
    - 工作温度范围:-40°C 至 105°C
    - 加工温度:260°C(高温尼龙版本,仅一次过);191°C(PBT绝缘版本,仅波峰焊工艺)

    产品特点和优势


    1. 低剖面设计:可实现电路板之间的紧密堆叠,节省空间。
    2. 焊接底座:便于生产过程中的波峰焊接。
    3. 多种接触数量选择:提供从2到36个接触点的选择,适应不同应用场景的需求。
    4. 高可靠性:耐热、阻燃、绝缘性能优异,确保长时间稳定运行。

    应用案例和使用建议


    - 消费电子:如智能手机、平板电脑等便携设备中,可减少内部组件占用的空间。
    - 工业自动化:在复杂的工业控制设备中,低剖面设计有助于提高系统紧凑度。
    - 通信设备:在电信基础设施中,可靠连接是关键要求,本产品能确保长时间稳定运行。
    使用建议:
    - 确保焊接头的长度不超过0.101英寸(2.57毫米),以避免损坏连接器。
    - 优先选择高可靠性应用场合,如需要长期稳定性与耐久性的工业控制设备。

    兼容性和支持


    - 与3M公司其他产品兼容,确保无缝集成。
    - 厂商提供技术支持和售后服务,可通过官网或联系电话进行咨询。

    常见问题与解决方案


    1. 问题:焊接后接触不良。
    - 解决方案:检查焊接工艺是否符合标准,确保焊接质量和清洁度。
    2. 问题:连接器寿命短。
    - 解决方案:检查连接环境,确保操作温度不超过规定范围,避免极端环境影响。

    总结和推荐


    3M™ Boardmount Socket .100″ Low Profile, Straight, Solder Tails 929 系列凭借其低剖面设计、可靠性和多样性,在多个领域表现出色。尤其适合对空间要求严格的电子设备使用。强烈推荐在需要高可靠性和紧凑设计的应用场景中使用。

929870-01-12-10参数

参数
针脚数 12pin
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
排数 1
额定电流 1A
间距-配接 2.54mm
长*宽*高 30.48mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-12-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-12-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-12-10 929870-01-12-10数据手册

929870-01-12-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
